国标旋启式止回阀安装使用

来源:网络  作者:网络转载   2019-10-10 阅读:721

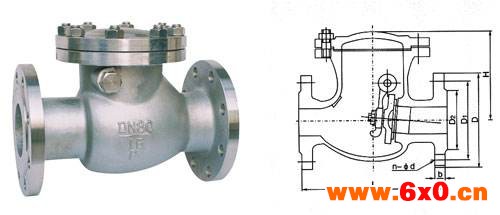

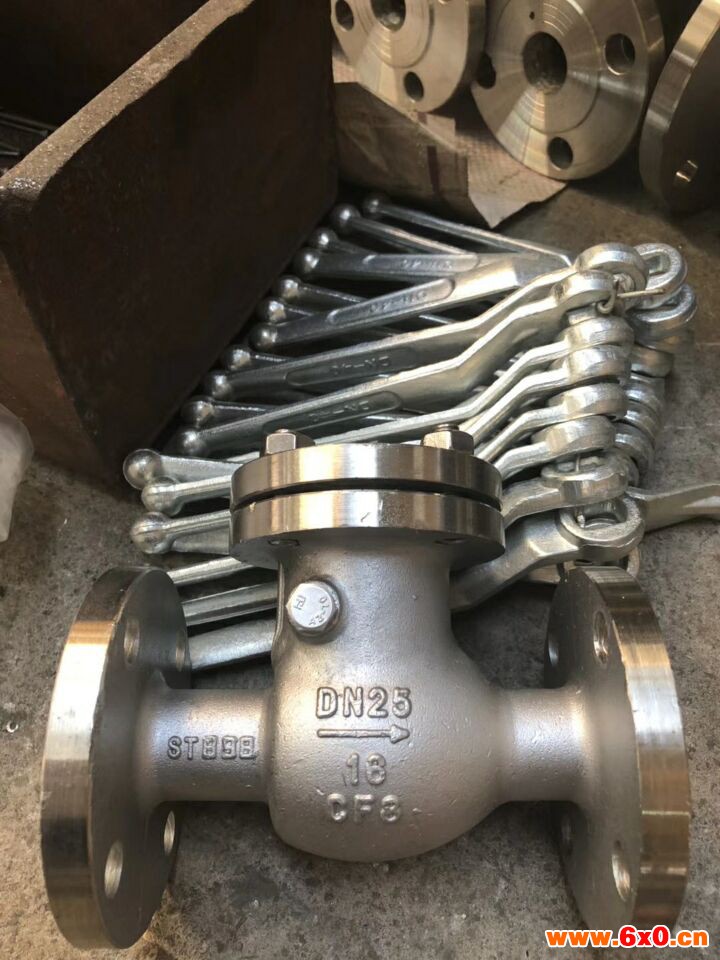

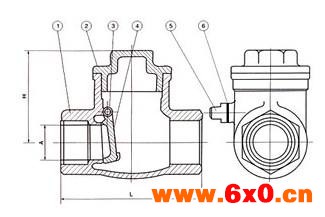

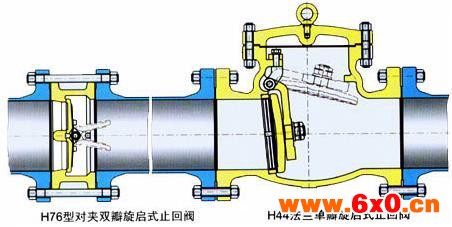

国标旋启式止回阀安装使用旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。法兰旋启式止回阀系列产品可做到PN420的压力,DN1200以上的口径,根据壳体和密封材料不一样,可以使用任何工作介质和和任何工作温度范围,铸钢旋启式止回阀适用于水、蒸汽、气体,旋启式止回阀适用于水、油、气、食品、油品、药品等多种介质工况。旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀的工作原理:旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀


【旋启式止回阀特点】
  1、阀瓣关闭快速,水锤压力小;
  2、水平或垂直管道均可使用,安装方便;
  3、流道通畅、流体阻力小;
  4、动作灵敏、密封性能好;
  5、阀瓣行程短、关阀冲击力小;
  6、整体结构、简单紧凑、造型美观;
  7、使用寿命长、可靠性高。
【旋启式止回阀标准】
  设计规范:GB/T 12236  BS 1868
  结构长度:GB/T 12221  ASME B16.10
  法兰连接:GB/T 9113  ASME B16.5
  试验与检验:GB/T 13927  API 598  API 6D

国标旋启式止回阀安装使用旋启式止回阀的安装与使用
      1 抽汽止回阀垂直安装在水平管道上,使用是一般处于全开状态。
  2 安装前应先进行以下工作
  A卸掉阀门通道两端的闷盖和泡沫板,清洁内腔,去除油垢;
  B剥去阀瓣表面上的油纸,去除阀瓣面上的油垢;
  3 安装时介质的流向必须限制。
  4 通过管路的介质不应带有硬质颗粒,以免损伤密封面
  5 该阀门出厂前以逐台进行检验和试验合格,安装单位可直接压力试验或安装使用。


国标旋启式止回阀安装使用旋启式止回阀的维护
1该阀门应存放在干燥通风的室内,做到防潮、防雨、防锈。
2 存放月运输时启闭件应处于关闭装置,同时应做好以下工作:
a 阀瓣应固定于开启位置
b 通径两端内口用泡沫板堵塞,端口须用闷盖塞紧,予以防尘、防锈,保持通道清洁和端面的平整;
 c 汽缸部位进行适当的包装防护、防震和防碰;
d 阀门放置时应平稳,气动驱动装置朝上,不得相互受挤。
3 长久放置时应定期检查。每三个月对两通道、密封面上

旋启式止回阀的功能是用来防止管路中的介质倒流,止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭,用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。
