Samson位置变送器特征分析和工作原理

Samson位置变送器特征分析和工作原理

Samson位置变送器特征分析：

广泛的旅行范围
可逆的操作方向
任何安装位置都可能
对振动非常不敏感
小滞后
双线电路连接

特殊功能：
•广泛的旅行范围
•可逆的操作方向
•可以安装任何位置
•对振动非常不敏感
•小滞后
•双线电路连接

工作原理：

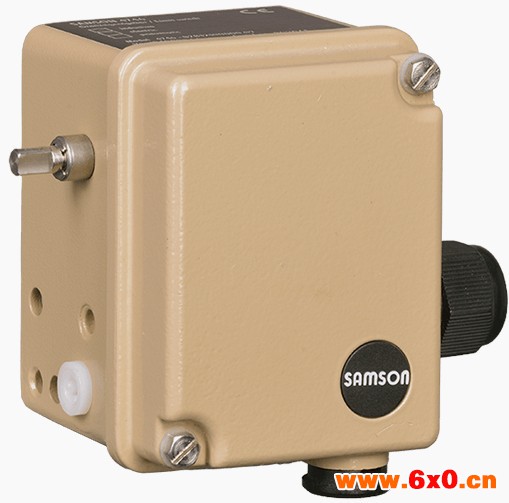

位置变送器设计用于所有一般工业应用。该模拟位置变送器安装在控制阀以及4763型电动气动定位器或4765型气动定位器上，可将阀门行程转换为4至20mA的连续输出信号。

位置变送器拾取气动或电动行程控制阀并将其转换为连续输出信号介于4和20 mA之间。 如果该信号例如被提供给一个指示单元，可以监控当前的阀杆位置。带有铸铁轭（NAMUR）或杆式执行器的附件根据IEC 60534以及4763型的轭电动气动定位器或4765型气动定位。

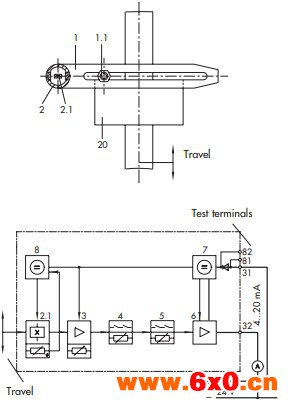

操作原理：控制阀的行程要么直接传递到控制阀销（1.1）和杆（1）在板（20）上方或附接时定位器，通过连接销。 杠杆（1）以旋转方式移动传递到螺线管系统（2）的运动。 这个引起磁场的变化以及电压的变化传感器（2.1）根据霍尔效应运行。 连接电子单元将电压转换为与负载无关的电压4至20 mA直流电流信号。根据控制阀的行程范围，两种不同杠杆（1）用于位置传感器：杠杆I的行程在7到60毫米之间杠杆II适用于60至103毫米的行程始终使用特殊控制杆将变送器连接到a定位器，无论旅行。

应用：
空气分离胺气处理防喘振低温海水淡化FSRU（浮动存储和再气化单元）加氢处理（加氢处理/加氢裂化）JT（Joules-Thomson）阀门液化天然气（LNG）液化天然气液化LNG再气化和储存天然气加工离岸 - FPSO，FLNG，FSRU，LPG船舶，平台氧气服务PSA（变压吸附）蒸汽轮胎硫化尿素
