超声电机驱动功率放大器

超声电机是一种基于压电效应和超声频段机械振动的高新技术产品,与传统的电磁式电机不同,它利用压电材料的逆压电效应,将产生的微小形变放大再通过摩擦作用将能量传递给转子,是典型的机电一体化产品。驱动超声电机需要大功率、宽频功率放大器，Aigtek推出ATA-4011高压功率放大器，最大输出80W功率。

超声电机具有低速扭矩大、响应快、不受电磁干扰等诸多优点,但是上述优点需要合适的驱动器才能使其充分发挥。 超声波电机工作频率在高于人类听觉所能感知的20kHz以上,一般低于1MHz,驱动频率要尽可能接近或等于其工作频率,这就给驱动器提出了带宽和频率分辨率的要求。由于传统的驱动电路信号源输出为方波,其谐波成份容易激起电机定子的非工作模态,对电机试验及性能发挥是非常不利的。基于以上原因以及现有的信号源技术及硬件设备能够较容易达到超声电机的特殊要求,采用正弦信号发生器,对其输出的信号直接通过功率放大器放大作为电机驱动信号是较为适宜的方法。

高压功率放大器输出ATA-4011是一款理想的可放大交、直流信号的单通道高压功率放大器。最大输出160Vp-p（±80V）电压，80W功率，可以驱动高压功率型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择，可与主流的信号发生器配套使用，实现信号的完美放大。

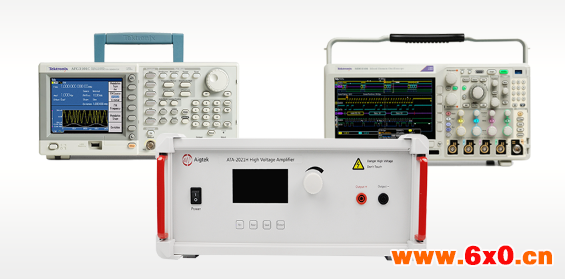

超声波电机驱动在设计过程中,将整个系统分为信号源、隔离和功率放大器、示波器检测三个大模块，功率放大器电压增益数控0~50倍可调，具体分为粗调（1 step）和细调（0.1 step）两种。结合液晶面板增益的显示，能够快速调整至需要的电压值。
