复合膜是在薄膜的一侧或两侧贴上土工布，形成复合土工膜。其形式有一布一膜、二布一膜。其加工方法有干式复合法、湿式复合法、挤出复合法等，不同的生产设备及生产工艺，所生产的复合膜质量性能也各不相同，而剥离强度是衡量其质量性能的指标之一。本文将重点介绍复合膜剥离强度的试验方法，具体详情如下。
试验原理
将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离力。
试验设备
带有图形记录装置的拉伸试验机，或能满足本试验要求的其他装置。
试样要求
1、试样尺寸
A法：宽度15.0±0.1mm，长度200mm。用于符合薄膜等。
B法：宽度30.0±0.2mm，长度150mm。用于人造革、编织复合袋等。
2、试样制备
将样品宽度方向的两端除去50mm，沿样品宽度方向均匀裁取纵、横试样各5条。复合方向为纵向。
沿试样长度方向将复合层与基材预先剥开50mm，被剥开部分不得有明显损伤。若试样不易剥开，可将试样一端约20mm浸入适当的溶剂中处理，待溶剂完全挥发，再进行剥离力的试验。若复合层经过这种处理，仍不能与基材分离，则试验不可进行。
状态调节及试验环境
试样应在温度23±2℃、相对湿度45%-55%的环境中放置4h以上，然后在上述环境中进行试验。
试验速度
A法：300±50mm/min
B法：200±50mm/min
试验步骤

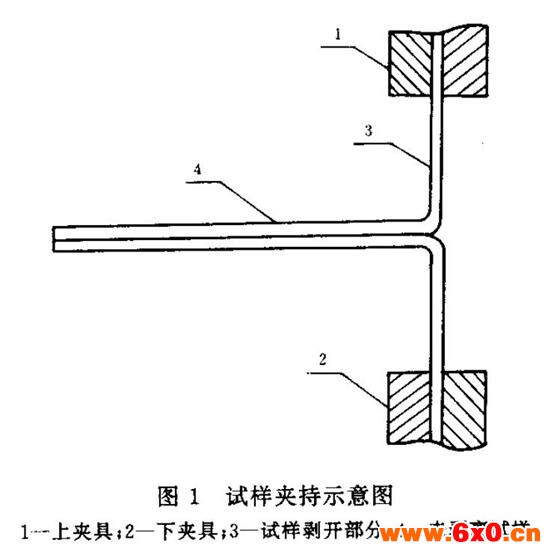

将试样剥开部分的两端分别夹在试验机上、下夹具上，使试样剥开部分的纵轴与上、下夹具中心连线重合，并松紧适宜。试验时，未剥开部分与拉伸方向呈T型，见图1。记录试样剥离过程中的剥离力曲线。
试验结果的表示

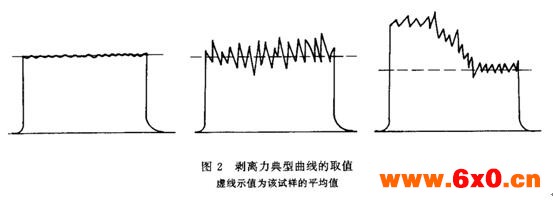

根据试验所得曲线形状（参照图2中三种典型曲线），采取其中相近的一种取值方法。每组试样计算其算术平均值，取两位有效数字，以牛顿（N）为单位。

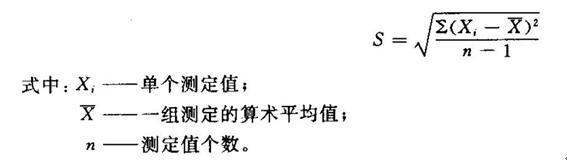

必要时，按下式计算标准偏差S：
最后，撰写试验报告。
以上即为软质复合膜剥离强度的试验方法，具体可致电山东威申电子科技有限公司了解详情。
QQ交流群
