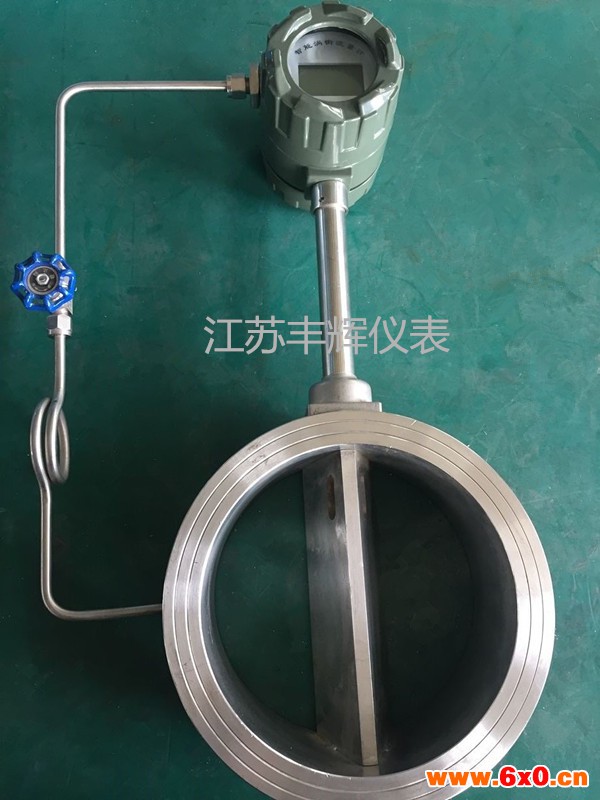

蒸汽涡街流量计

蒸汽涡街流量计

本产品不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。涡街流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
一、功能特点：
1.全焊接或铸造结构表体使您无需考虑其密封性，从而消除了任何仪表泄漏不存在能导致堵塞会降低仪表性能的接口或缝隙；
2.方便的应用；
智能化的HART通讯减少了不必要的现场操作；
3.宽广的量程范围，无须在同一个过程计量中使用多台仪表；
4.微处理电子部件减少了初始化时间；
5.同步担拟、数字和脉冲输出信号允许多台设备监测和控制流量；
6.扩展的温度范围允许测量更多的过程介质；
7.一体化或远传电子部件提供安装的便利；
8.通用件减少备件种类。

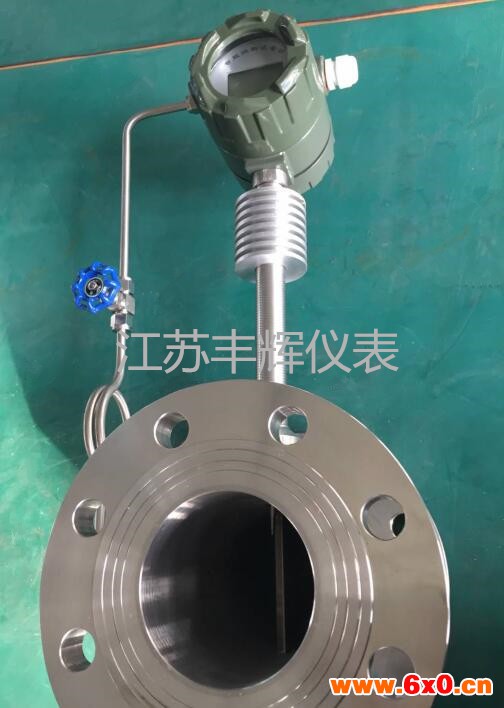

蒸汽涡街流量计

二、技术参数：
公称通径(mm)    25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)    DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)    压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450(协议订货)
本体材料    1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度    压电式:0.2g      电容式:1.0～2.0g
度    ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度    1：6～1：30
供电电压    传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池
输出信号    方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数    符合JB/T9249标准 Cd≤2.4
防爆标志    本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级    普通型IP65     潜水型 IP68
环境条件    温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质    气体、液体、蒸汽
传输距离    传感器：长可达4km，两线制变送器(4～20mA)：负载电阻≤750Ω

三、选型：
1.介质温度，2.介质压力，3.介质小流量，常用流量，大流量，4.介质腐蚀性大小，5.管道工作连续性或间断性，6.仪表安装环境温度；7.仪表周围有无大功率设备；8.仪表电源线走向问题。蒸汽流量计生产厂家要提出的问题：
1.仪表供电方式选择（电池供电，24V，220V）2.仪表信号输出：4-20MA，0-10MA，3.仪表显示方式（有显示和无显示）。
选型时一定要考虑流量范围是不是在仪表量程内，并注意小流量对表的计量影响，终确定合适口径的流量计。
