LEUZE传感器Leuze光学测距传感器-ODS10推广

来源:网络  作者:网络转载   2019-10-10 阅读:186

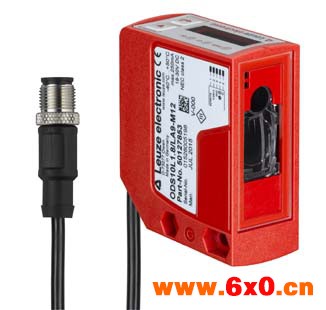

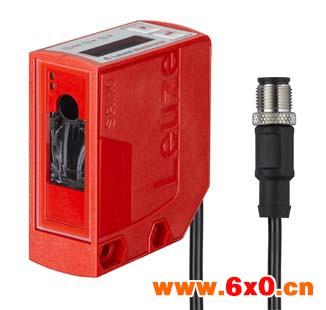

光学测距传感器-ODS 10


ODS 10


使用范围广,可用作距离传感器
ODS 10 是一款光学距离传感器,测量与非合作目标的距离,提供信息作为测量值。仪器的保护长度可达 4000 mm,使得精度可达 +/-30 mm。 面对反射器时保护长度可达 25000 mm。对此,精度几乎与材料无关。

优点:

  • 已校准激光点的激光等级 1
  • 安全识别深色、发光和彩色的物体
  • 两面镂空,用于 M4 螺栓或螺母
  • 节省空间的可旋转 M12 接口、电缆出口或光纤尾纤
  • Große Bedientasten
  • 上下 LED 状态指示灯
  • 通过 I/O-link 和专业传感器进行可选调整的方式
  • 紧凑外壳


此处以光学测距传感器-ODS10L1-25M.8/LAK,200-M12为例,介绍详细参数







  • 基础数据

    • 系列10
    • 应用叉车的碰撞保护, 全高度检查, 起重机 / 龙门吊的碰撞保护
    • 扫描系统类型相对于反光板
  • 专门设计

    • 专门设计停止输入, 激活输入, 示教输入
  • 光学数据

    • 光源激光, 红色
    • 激光等级1, IEC/EN 60825-1:2007
    • 光斑直径 [针对传感器距离]25 mm x 25 mm [25,000 mm]
  • 测量数据

    • 测量范围100 ... 25,000 mm
    • 几何分辨率1.0 mm
    • 测量精度25 mm
    • 测量时间3.5 ... 1000 ms
    • 参考
  • 电气数据

    • 性能数据

      • 供电电压18 ... 30 V, DC
    • 输入端

      • 数字开关量输入数1 光束
      • 数字开关量输入 1

        • 功能停止输入, 示教输入, 激活输入
    • 输出

      • 模拟输出数1 光束
      • 数字开关量输出数1 光束
      • 模拟输出 1

        • 类型可配置,出厂设置:电流
      • 开关量输出1

        • 开关元件晶体管, 推挽
  • 接口

    • 类型IO-链接
    • IO-链接

      • 规格书V1.1
  • 连接

    • 连接1

      • 类型接头电缆
      • 电缆长度200 mm
      • 螺纹规格M12
      • 材料塑料
      • 引脚数5 个引脚
  • 机械数据

    • 尺寸(宽 x 高 x 长)25 mm x 65 mm x 55 mm
    • 镜头盖材料玻璃
    • 净重90 g

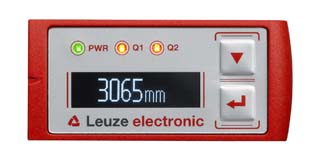

  • 操作和显示

    • 操作控制控制按钮, 计算机软件
  • 环境数据

    • 环境温度,工作-40 ... 50 °C
    • 环境温度,储藏-40 ... 70 °C
  • 认证

    • 防护等级IP 67
    • 安全等级III
    • 认证c UL US

​​
