LOGO！在微热再生吸附式干燥机中的应用

湖南艾欧曼自动化设备有限公司转载:

一、应用简介：

1、 应用简述

     微热再生吸附式干燥机是和空气压缩机配套使用，用于把空压机生产的压缩湿润气体中的水分吸附分离出来，从而为设备提供干燥纯净气体。

2、 公司介绍

     沈阳皇姑热电公司是以供暖为主，辅以发电，工业供汽，目前规模为1-5期共计17台汽炉水炉3台发电机，供暖面积2千万平方米，此次4期改造1台空干机控制器是因原控制器为单片机专用控制器，缺点是加热温度不能有效控制，加热只靠时间整定，加热达到上限报警后自动关机，关机后运行人员不能及时发现并启动设备。

二、应用说明

1．应用程序描述

     程序1：A罐工作，B罐再生。压缩空气经过过滤器出去液体油水和固体颗粒后，再入A罐。水蒸汽被吸附后，干燥气体经过后置过滤器输出。A罐工作的同时，少量成品气体进入加热器加热再生管路对B罐再生，再生后的气体通过下管系膜片阀MF-B经消音器排出。
     程序2：A罐工作，B罐余热再生，吹冷。A罐继续工作，加热器停止加热，B罐利用余热继续再生，罐内温度在持续一段高温后，开始降温至略高于进气温度。
     程序3：A罐工作，B罐均压。A罐继续工作，B罐停止排气进入均压状态，压力快速上升至与A罐相同。
     程序4：B罐工作，A罐再生。在设定时间，膜片阀MF-A打末样阀在压差作用下换向，B罐进入工作状态，再生气经过加热器进入A罐对吸附剂托脱再生。
     程序5：B罐工作，A罐余热再生，吹冷。B罐继续工作，加热器停止加热，A罐利用余热再生，吹冷吸附床。
     程序6：B罐工作，A罐均压。B罐继续工作，A罐停止排气，进入均压状态，至设定时间两罐再次切换，完成一个工作周期。
     程序7：电加热控制：入口温度高于40�C报警，出口温度高于160�C报警，电加热温度控制方式：低于90�C启动主电加热器，高于120�C停止主电加热器，辅助电加热器以脉冲的方式控制。当控制温度高于160�C报警，高于200�C时停止电加热器。
2、工艺流程周期

A罐

B罐

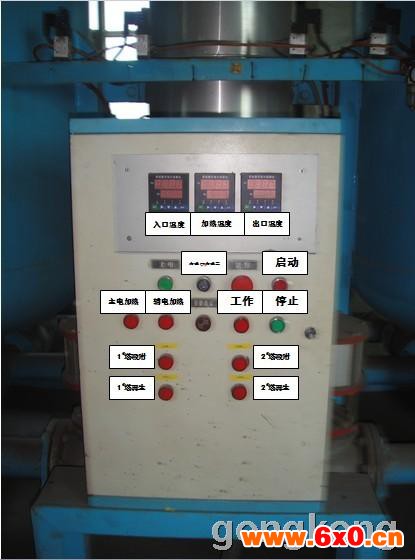

三、应用的设计与实现

1、电气控制原理图说明

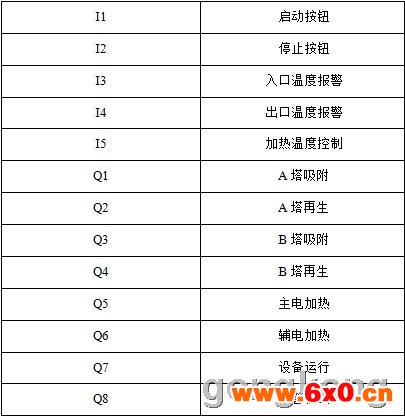

2、I/O 分配表包含LOGO!所有输入输出的地址以及功能说明，如下图）

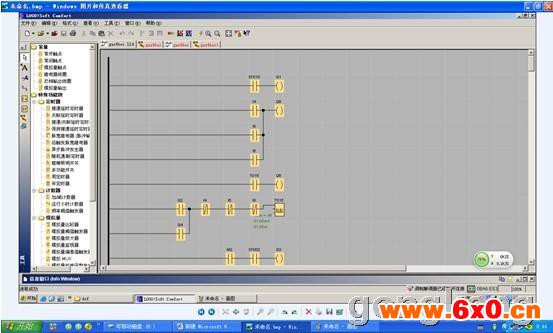

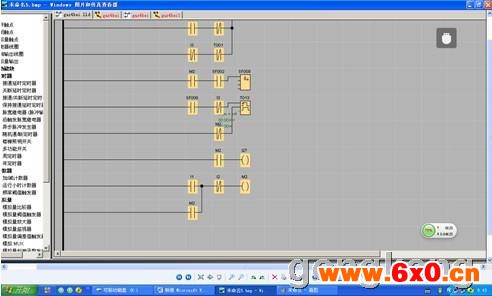

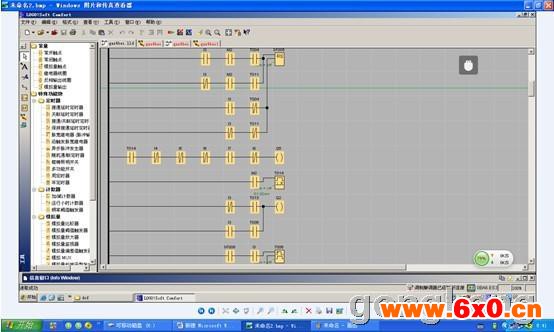

3 程序

四、应用体会
     LOGO!小型化经济实用是不可比拟的优势，产品改进意见是1模拟输入通用性少.不能进行多输入类型智能选择，2主CPU模块8入4出一种单一产品.能否生产例如4入8出，4入4出加2模入模出等多种选择类型产品。以上仅为个人意见，如不妥敬请谅解。
