DN300热式气体质量流量计

来源:网络  作者:网络转载   2019-10-10 阅读:693

DN300热式气体质量流量计

本产品一般用中大型管道气体的计量与监控。安装方便、可在线安装。是一种先进的智能精密质量流量测量仪表。可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。

一、产品特点:
1、采用稳定性极高的技术铂RTD传感器
2、采用享有专有技术”平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽1000:1,可据用户要求可拓展
5、可实现大管径小流量测量,小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法,介质温度可达+510℃,
10、采用高湿算法,实现高精度测量
11、对流量信号键入12点动态修正,内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸,维护方便。



DN300热式气体质量流量计

二、技术参数:
1、测量范围:0.5—100Nm/s (20℃,101.33KPa)
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比:通常100:1(取决于标定流量的范围)
4、管径范围: 15mm~6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
8、传感器直径:ф3、ф2.5
9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
10、传感器材质:316不锈钢、哈氏合金、钛
11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
12、双向测量介质流量
13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正,内置10段非线性修正
16、通讯:串口输出RS232/RS485
17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
18、报警:1-2路继电器输出、/220V、/30VDC、键入设定??
19、大屏幕LCD显示:七位瞬时流量,八位累积流量
20、过程压力:1.6Mpa(大20MPa)

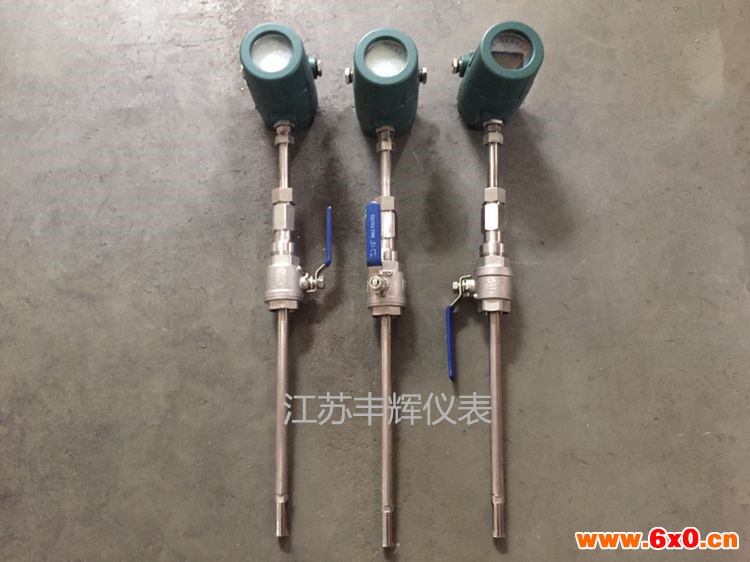

21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65
三、安装要求:
1、仪表安装要求上游有15D(管道内径)的直管段,下游有5D的直管段;
2、当前直管不能满足时可以在上游加装整流器,整流器与仪表间有3D的直管段;
3、仪表安装处的管道内壁应光滑清洁,无明显凹痕。积垢和起皮等缺陷。流量调节阀应装在流量计的下游;
4、仪表安装处应远离热源;
5、仪表水平或垂直安装均可;
6、对不满足直管段的大管道{含矩形管道),可以用速度面积法校正;
7、小口径φ6.φ12无直管要求。
