远传型双金属温度计

来源:网络  作者:网络转载   2019-10-10 阅读:122

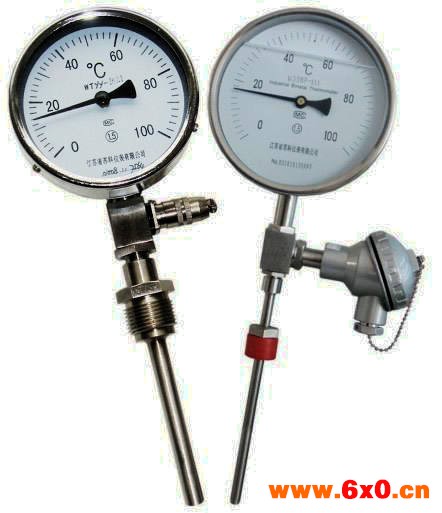

WTYY-1021-X2/WTYY-1031-X2带热电阻电接点远传双金属温度计测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
性能:
(1)具有测温探头小,灵敏度高、线性刻度、寿命长等特点。
(2)具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。
(3)结构形式与国际同类产品相同,可替代进口。
技术参数:
1、测温范围 -40~600℃
2、环境温度-10~55℃
3、相对湿度 ≤95%
4、指示精度1.5级
5、时间常数 ≤60S
6、探头耐震 6Mpa
7、探头直径:8-10mm、可动外螺纹:M27*2
8、热电阻PT100(单路、双路输出)或4-20mA电流输出

规格型号:

1.WTY系列温度计编号规则
2.WTY系列温度计编号说明
① 编号中斜杠“/”前面型号部分,按《工业自动化仪表产品型号编写原则》的规定编写,“/”后面为规格部分,由我厂自行规定,若设计选型时因字符太长无法填写,可与我公司联系

约定其它代号。

② 编号第一节中的仪表功能为基本功能,若要选择一项以上功能,请在编号中增加第三节“功能组合”,其中防震、电接头和最高指示三者之间只能选择一种功能,防爆与电接头两者功能也不能组合。
③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如:“WTY-1033-X2-F 0~100℃ Φ12*300*10M的内容刹车管Pt100左接线盒”表示:该温度计为液体压力式带电接头双上限报警热电阻远传温度计,且带防腐套管,其具体尺寸为:温包直径12mm,插入深度300mm,刹车管软尾长10M。铂热电阻Pt100,左接线盒引线,安装螺纹为卡套螺纹M27*2。

规格参数:
1.基本技术参数

环境温度:-10~+55℃ 相对湿度:5~95% 指标精确度:1.5级

时间常数:9秒(包聚四氟乙烯时为34秒) 热电阻分度号:Pt100或Cu50

热电阻精度等级:ZBY 301-85 B级 热电阻热响应时间:τ0.5=35秒(包聚四氟乙烯

时为45秒)

2.仪表量程
含0点量程无0点量程

-40~80℃ 0~50℃ 0~100℃ 0~150℃

0~200℃ 0~250℃ 0~300℃ 0~400℃

0~500℃ 0~600℃

50~100℃ 50~150℃ 100~200℃

150~250℃ 200~400℃ 200~500℃

200~600℃ 300~500℃ 400~600℃

3.WTY系列温度计功能组合与生产型号一览表
型 号名 称

WTY-1□□□

WTYY-1□□□

WTYZ-10□□

WTYX-10□□

WTYS-1□□□

液体压力式温度计

液体压力式热电阻远传温度计

液体压力式防震温度计

液体压力式点接点温度计

液体压力式热电阻温度变送器(4-20mA输出)

WTYY-10□□-X

WTYS-10□□-X

WTYY-10□□-Z

WTYS-10□□-Z

WTYY-1□□□-B

WTYY-10□□-BZ

WTYS-1□□□-B

WTYS-10□□-BZ

WTYY-1□□□-d

WTYY-1□□□-dZ

WTYS-1□□□-d

WTYS-10□□-dZ

液体压力式带电接点热电阻远传温度计

液体压力式带电接点热电阻温度变送器

液体压力式防震型热电阻远传温度计

液体压力式防震型热电阻温度变送器

液体压力式本安防爆型热电阻远传温度计

液体压力式本安防暴防震型热电阻远传温度计

液体压力式本安防暴型热电阻温度变送器

液体压力式本安防暴防震型热电阻温度变送器

液体压力式隔爆型热电阻远传温度计

液体压力式隔爆防震型热电阻远传温度计

液体压力式隔爆型热电阻温度变送器

液体压力式隔爆防震型热电阻温度变送器

WTY□-1□□□-□F液体压力式防腐系列温度计





W T Y □-1□ □ □-□/□ □ □ □ □├─耐 压(常压可不标)
││││ ││ │ │ │ │ │ │ │
││││ ││ │ │ │ │ │ │ └─-附加说明
││││ ││ │ │ │ │ │ └───安装螺纹
││││ ││ │ │ │ │ └-尾长(直径×硬尾长×软尾长)
││││ ││ │ │ │ └──仪表量程℃ ┌ Z→防 震
││││ ││ │ │ └────功能组合─────────────────┼X→电接点
││││ ││ │ └─────表 面 示 向- ──────────────┐├F→防 腐
││││ ││ └────表面直径────────┬1→Φ60│├B→本安型
││││ │└指示方式0→单 指 示 ├ 2→Φ80│└d→隔爆型
││││ └小型指示2→最高指示 ├ 3→Φ100│┌0→轴 向
│││└──仪表功能Y→远 传 (Y2→双支电阻) └ 5→Φ150│├1→径 向
││└──液 体 式Z→防 震 (YP→并联式) ┌ X →单接点└┼2→嵌 装
│└───弹性元件X→电接点────────┼X1 →上下限3→挂 装
└────温度仪表S→变送器X2 →双上限5→万 向
