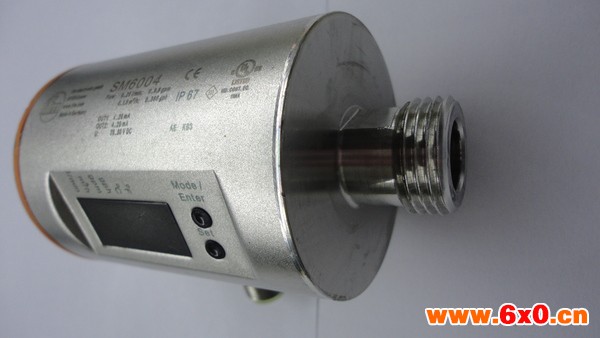

IFM流量传感器是利用霍尔效应来测量磁性物理量。在元件的正极串入负载电阻，同时通上5V的直流电压并使电流方向与磁场方向正交。当水通过涡轮开关壳推动磁性转子转动时，产生不同磁极的旋转磁场，切割磁感应线，产生高低脉冲电平。由于元件的输出脉冲信号频率与磁性转子的转速成正比，转子的转速又与水流量成正比，根据水流量的大小启动燃气热水器。
电磁流量计有两个运行状态：自动测量状态和参数设置状态。
仪表通电时，自动进入测量状态。在自动测量状态下，电磁流量计自动完成各测量功能并显示相应的测量数据。在参数设置状态下，用户使用四个面板键，完成仪表参数设置。
1、按键功能
1.1自动测量状态下键功能
下键：循环选择屏幕下行显示内容；
上键：循环选择屏幕上行显示内容；
复合键+确认键：进入参数设置状态；
确认键：返回自动测量状态；
测量状态下，LCD显示器对比度的调节：小液晶是通过“复合键+上键”或“复合键+下键”按数秒钟；大液晶是通过调节大液晶背面的电位器来实现。
1.2参数设置状态下键功能
下键：光标处数字减1；
上键：光标处数字加1；
复合键+下键：光标左移；
复合键+上键：光标右移；
确认键：进入/退出子菜单；
确认键：在任意状态下，连续按下两秒钟，返回自动测量状态。
注：1.使用“复合键”时，应先按下复合键再同时按住上“上键”或“下键”
2.在参数设置状态下，3分钟内没有按键操作，仪表自动返回测量状态。
3.流量零点修正的流向选择，可将光标移至左面的“+”或“—”用“上键”或“下键”切换使之与实际流向相反。
4.流量的单位选择，可将光标移至“流量量程设置”菜单的原显示的流量单位下，然后用“上键”或“下键”切换使之符合需要。
2、参数设置功能键操作
要进行电磁流量计参数设定或修改，必须使流量计从测量状态进入参数设置状态。在测量状态下，按“复合键+确认键”出现状态转换密码（0000），根据保密级别，按厂家提供的密码对应修改。再按“复合键+确认键”后，则进入需要的参数设置状态。
智能型电磁流量计传感器在工艺管道上的安装
1.智能型电磁流量计测堵管在任何时刻必须完全注满介质，不能在不满管或空管的情况下正常工作。在介质不满管时，可采用抬高流量计后端出水管高度的方法使介质满管，避免不满管及气体附着在电极上。
2.管道内有真空会损坏流量计的内衬，需特别注意。
3.流动的正方向应与流量计上箭头所指的正方向一致。
4.智能型电磁流量计即可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
5.对于液、固两相流体，采用垂直安装，使被测介质自上而下流动，可使流量计衬里磨损均匀，延长使用寿命。
6.流量计在管道法兰附近确保有足够的空间，以便安装和维护。
7.若测量管道有振动，在流量计的两侧应有固定的支座。
8.测量介质为重污染液体的，在旁路管道安装流量计本体，不中断工艺运行，即可排空与清流。
