EX-FKT2防爆带灯拉绳开关使用方法

EX-FKT2防爆带灯拉绳开关使用方法

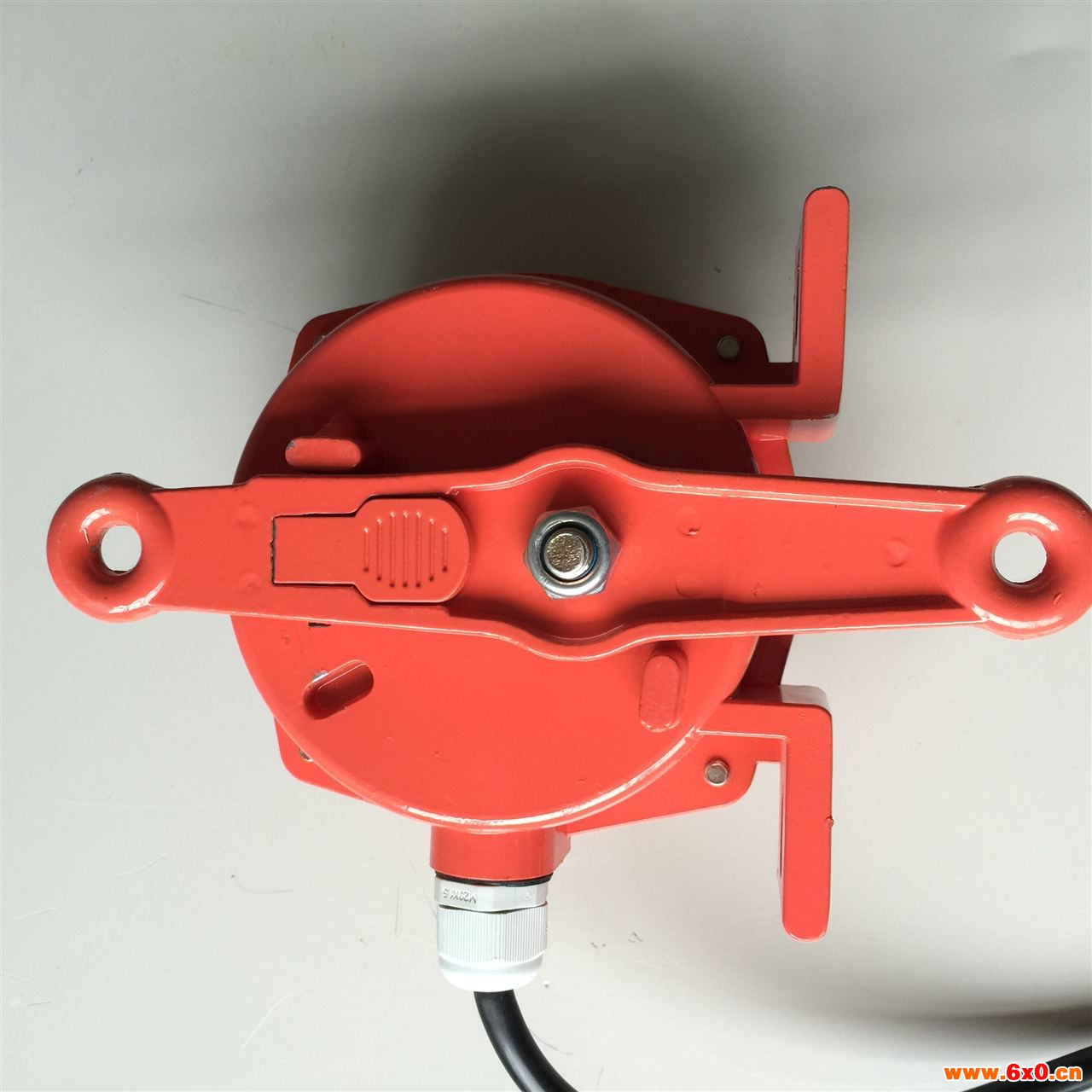

防爆拉绳开关EX-XTF，双向拉绳开关基本介绍

用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。本开关采用回转式凸轮结构。当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出报警信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。
防爆拉绳开关EX-XTF，双向拉绳开关性能特点
1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，可在恶酷条件下工作；
4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。
防爆拉绳开关EX-XTF，双向拉绳开关技术参数
主要技术指标
型号
EX-XTF EX-XTF
触点数量
常开2个 常闭2个
常开2个 常闭2个
触点容量
～380V  电流3A
～380V  电流3A
动作角度
20±2°
20±2°
极限角度
60±2°
60±2°
动作力
5.5～7.5N.m
5.5～7.5N.m
复位方式
自动复位
手动复位
使用寿命
10万次
10万次
绝缘电压
AC，1000V，试验1分钟
AC，1000V，试验1分钟
防护等级
IP67
IP67
防爆拉绳开关EX-XTF，双向拉绳开关使用说明
双向拉绳开关的使用及安装说明
一、主要用途及适用范围：
双向拉绳开关是一种开关型传感器(即无触点行程开关)，主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。
因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
二、使用环境条件：
1.环境温度：-40℃~60℃
2.相对湿度不大于85%
3.海拨高度不超过2000m
4.使用寿命：开关动作10万次
5.绝缘电压：AC1000试验1分钟

三、 安装与接线：
1、拉绳开关应安装在输送机两边具有检修通道的地方，
2、一侧的两台拉绳开关之间距离为30-50m，采用直径为Φ4的覆塑钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。
注：对于爬坡段输送机机.应尽量缩短拉绳开关间距及拉绳长度。)
