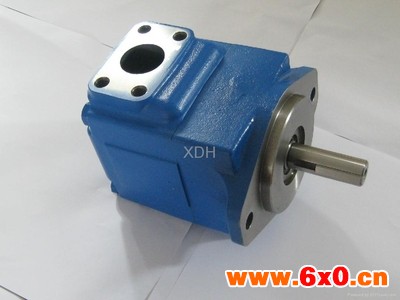

德国力士乐REXROTH叶片泵工作原理

      德国力士乐REXROTH叶片泵工作原理描述 力士乐叶片泵转子旋转时，叶片在离心力和压力油的作用下，尖部紧贴在定子内表面上。这样两个叶片与转子和定子内表面所构成的工作容积，先由小到大吸油后再由大到小排油，叶片旋转一周时，完成一次吸油与排油。

     德国力士乐REXROTH叶片泵单作用叶片泵的工作原理： 泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。

     当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

工作原理：

一、单作用叶片泵

泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在偏心。叶片在转子的曹内灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧，叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，顾称为单作用泵，转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，顾这种榜都是变量泵。

二、双作用叶片泵

它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两端长半径圆弧、两段短半径圆弧和四张过度曲线八个部分组成，且定子和转子是同心的，在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次。所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的。作用在转子上的液压力径向平衡。所以又称为平衡式叶片泵。双作用叶片泵的瞬时流量是脉动的，当叶片数为四的倍数时脉动率小。为此，双作用叶片泵的叶片数一般都取12和16。

力士乐叶片泵使用要点

1.为了使叶片棒可靠地吸油，其转速必须在500~1500r/min的范围，转速太低时，叶片不能紧压定子的内表面和吸油；转速太高则造成泵的吸空现象，泵工作不正常。油的粘度要选用适当，粘度太大，吸油阻力增大；油液过稀，解析影响，真空度不够，会对吸油造成不良影响。

2.叶片泵对油中的污物很敏感，工作可靠性较差，油液不清会使叶片卡死，因此必须注意油液良好过滤和环境清洁。

3.因泵的叶片有安装倾角，顾转子只允许单向旋转，不应反向使用，否则会使叶片折断。
