BZC51防爆操作柱

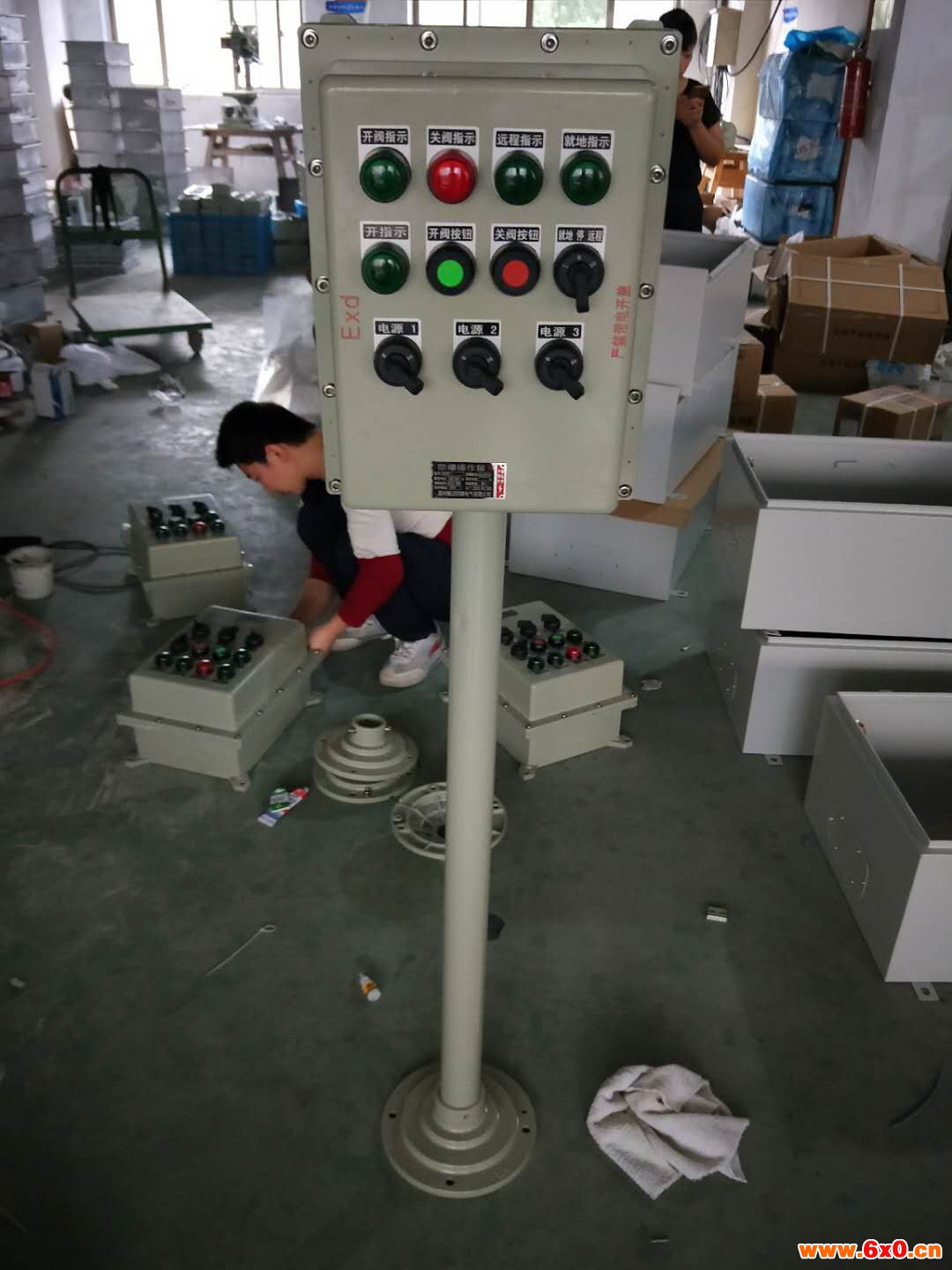

保护齐全，爬电距离和电气间隙符合有关标准之规定。电缆进线口采用国际橡胶硬度 IRHD45-55的橡胶密封圈压紧密封。操作柱分为立式和挂式两种安装方法。

1. 基本参数

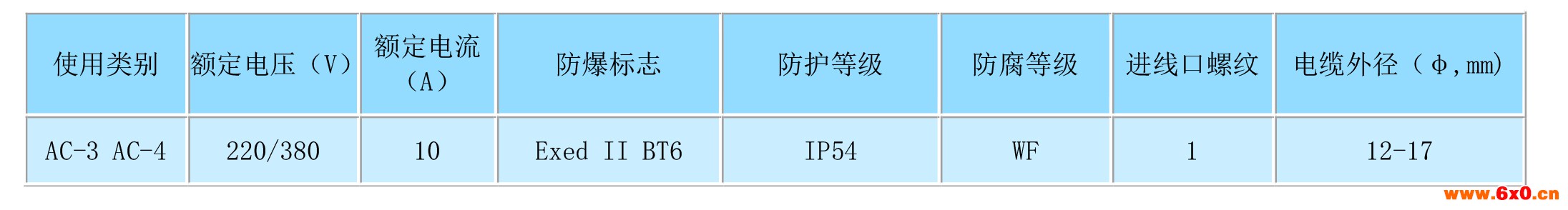

   1.操作柱基本型式和参数如下表

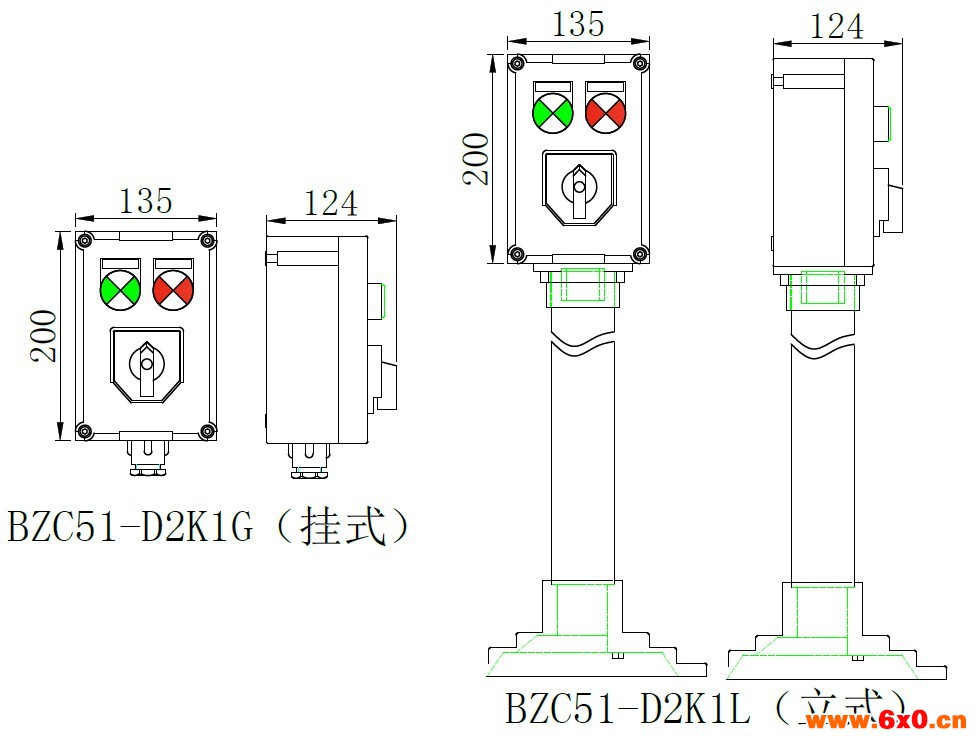

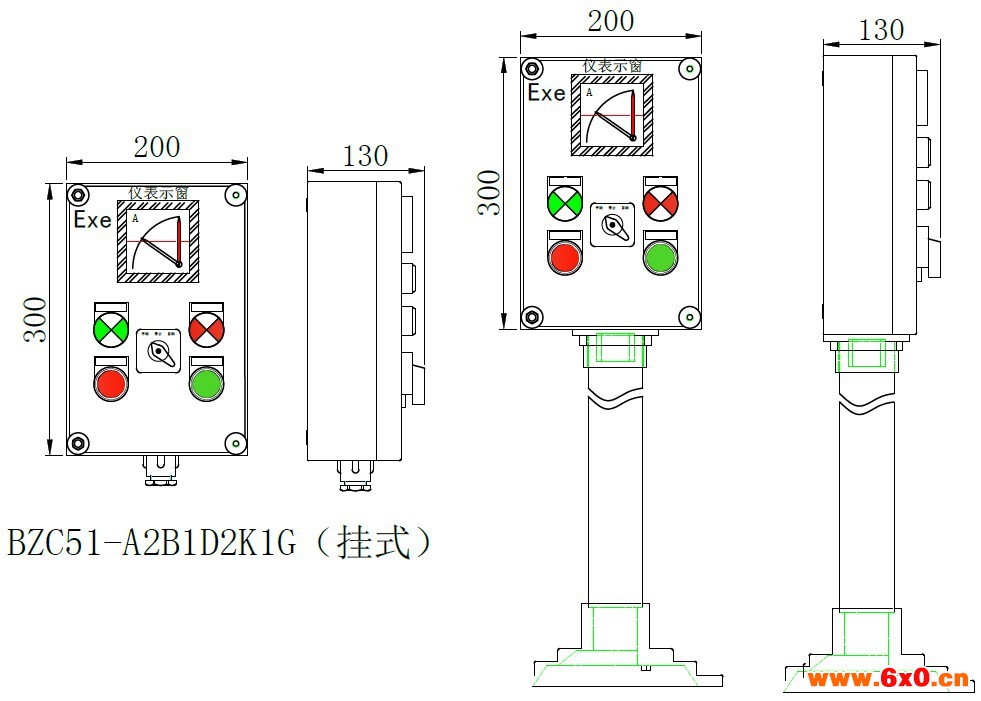

4.外形示意图

五、安装使用注意事项

1. 防爆操作柱在下列环境中能可靠地使用：

1. 海拔不超过2000m；

2. 运行环境温度一般不低于－20℃，不高于＋40℃；

3. 周围空气相对湿度不大于95%（＋25℃）；

4. 在工厂具有ⅡA、ⅡB级爆炸性气体环境中；

5. 无雨雪及其它液体侵入的环境中；

1. 安装前应检查标牌，规格参数，防爆型式是否符合要求。

2. 安装检查前严禁带电开盖，安装后检查爬电距离，电气间隙是否符合要求。

3. 引入橡胶电缆外径须与进口橡胶密封圈内径一致，以便可靠地压紧密封。

4. 操作柱设有内外接地端子，安装时须可靠接地“〨”。

接线时多股线须安全地压紧在弓形垫圈内，不得有散乱在外面的线头，以免形成放电
