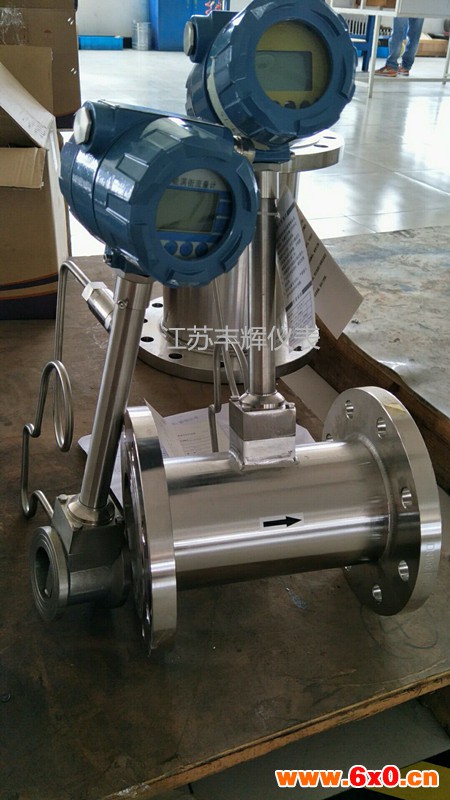

蒸汽涡街流量计价格

蒸汽涡街流量计价格

本产品主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。

一、产品特点：
●  测量流体范围广
●  强大的输出功能
●  压力损失小
●  高可靠性
●  高准确度
●  优良的复现性

三、技术参数：
1.测量介质： 气体、液体、蒸气；
2.口径规格 法兰卡装式口径选择 25,32,50,80,100；
3.法兰连接式口径选择 100,150,200；
4.流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
5.测量精度 1.0级 1.5级；
6.被测介质温度:常温–25℃～100℃；
7.高温–25℃～150℃ -25℃～250℃；
8.输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；
9.脉冲占空比约50%,传输距离为100m；
10.脉冲电流远传信号 4～20 mA,传输距离为1000m；
11.仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
12.材质 不锈钢, 铝合金；
13.电源 DC24V或锂电池3.6V；
14.防爆等级 本安型iaIIbT3-T6；
15.防护等级 IP65。

蒸汽涡街流量计价格

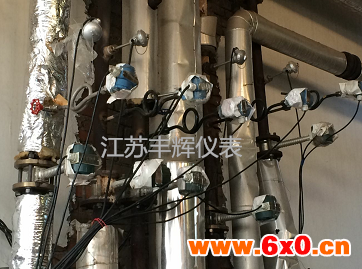

二、安装：
（1）对直管段的要求：
1、蒸汽流量计[8]必需水平装置在管道上（管道倾斜在5以内）装置时流量计轴线应与管道轴线同心，流向要一致。
2、蒸汽流量计上游管道长度应有不小于10D等径直管段，如果装置场所充许建议上游直管段为20D下游为5D
（2）对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。
（3）对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，流量计的前后管道上应装置切断阀（截止阀）同时应设置旁通管道。流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，防止上游局部的流体发生不稳流现象。
（4）对外部环境的要求：安装在室内，必需要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。
（5）装置场所：蒸汽流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
