大型冷热交变试验箱材质结构特点

来源:网络  作者:网络转载   2019-10-10 阅读:282

大型冷热交变试验箱产品简介:适用于电工、电子、仪器仪表及其它产品、零部件及材料在高低温交变湿热环境下贮存、运输、使用时的适应性试验; 是各类电子、电工、电器、塑胶等原材料和器件进行耐寒、耐热、耐湿、耐干性试验及品管工程的可靠性测试设备; 特别适用于光纤、LCD、晶体、电感、PCB、电池、电脑、手机等产品的耐高温、耐低温、耐潮湿循环试验。

大型冷热交变试验箱满足标准:

1、GB10592.2-1989 高低温试验箱技术条件

2、GB11158-1989 高温试验箱技术条件

3、GB105589-1989 低温试验箱技术条件

4、GB/T2423.1-2001 (IEC68-2-1)试验A  低温试验方法

5、GB/T2423.2-2001 (IEC68-2-2)试验B  高温试验方法

6、GJB150.3-1986 高温试验

7、GJB150.4-1986 低温试验

8、GB2423.22 温度变化试验方法

9、GB10586-1989 湿热试验箱技术条件

10、GB/T2423.3-2001 恒定湿热试验方法

11、GB/T2423.4-2001 交变湿热试验方法
大型冷热交变试验箱参数规格

DEJS-015B

1000*1500*1000 mm

双门(湿度30~98%RH

1500L

DEJS-018B

1000*1000*1800 mm

双门(湿度30~98%RH

1800L

DEJS-034B

1500*1500*1500 mm

双门(湿度30~98%RH

3400L


性能指标

 温度范围

 B:  -10℃100120150℃

 湿度范围

 2098R.H

 波动度

 ±0.5℃

 均匀度

 ±2℃

 湿度偏差

 2-3R.H

 升温速率

 1.03.0℃/min

 降温速率

 0.71.0℃/min

 控制器

温湿度控制仪表采用韩国进口TEMI880 ,控制器操作界面设中英文可供选择

 精度范围

设定精度:温度0.1℃、湿度1R.H,指示精度:温度0.1℃、湿度1R.H

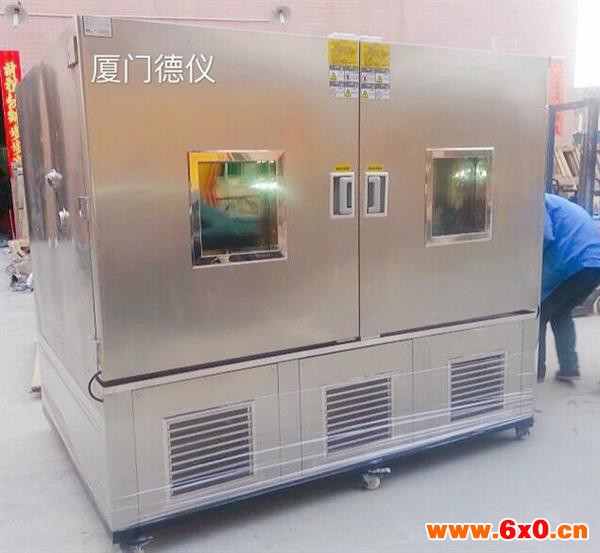

大型冷热交变试验箱产品相册

 大型冷热交变试验箱产品优势



空气调节方式

 强制通风内循环,平衡调温法(BTCH),该方法在制冷系统连续工作的情况下,中央控制系统根据所采集到的箱内温湿度信号进行放大、模/数转换、非线性校正后与温湿度的设定值(目标值)进行比较,得出的偏差信号经PID运算,输出调节信号,自动控制加热(湿)器的输出功率,使箱内的温(湿)度达到一种动态平衡。

空气循环装置

空气循环装置:内置空调间、循环风道及长轴离心式通风机,使用的制冷机和能量调节系统,通过通风机进行有效的热交换,达到实现温度变化之目的。通过改善空气的鼓风气流,提高了空气流量及加热器表面与空气的热交换能力,通过出风孔口的调节,从而大幅改善了试验箱的温度均匀性;

加热方式

镍铬合金电加热器;

 冷却方式

级膜片式空气热交换器;

加湿方式

锅炉表面蒸发式加湿

加湿用水

 去离子水,蒸馏水

大型冷热交变试验箱控制系统

制冷/压缩机

 采用德国“比泽尔”半封闭式压缩机构成单级制冷系统,德国“比泽尔”半封闭式压缩机构成单级干燥系统。与同类型制冷压缩机比较,该型号压缩机制冷性能好、噪音小、能耗低、效率高。能够长期、稳定、可靠的运行。大大降低了用户的使用费用,有利于降低设备的噪声,延长设备的使用寿命,提高设备使用的经济性。

制冷/工作原理

 高低制冷循环均采用逆卡若循环,该循环由一个等温过程和一个绝热过程组成,其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

制冷/蒸发器

采用美国成套设备,单面焊,冷扩;

冷却方式

 水冷式。

制冷剂

采用美国“DUPONT”环保制冷剂R404A和R23;其臭氧耗损系数ODP值为0。

大型冷热交变试验箱材质结构

 1.该试验室采用拼块式一体结构,工作室位于整个箱体的前方,制冷机组位于整个箱体的后方,工作室的前边是电器控制柜和仪表控制面板。

 2.箱体大门:试验箱的大门密封采用硅橡胶条,耐高低温,抗老化,密封性能良好。为了防止低温试验时门框和门的边沿结霜,门框和门的边沿设置有电热除霜装置 。

3. 试验孔:在箱体的左侧面,Ф50测试孔1个

4. 箱体底部设有溢流孔,可将箱内的冷凝水聚集后排出箱外。
5.观察窗:为便于观察箱内试品的情况,在试验箱的大门上方设置有一个尺寸为270×320mm的中空电阻膜加热防霜观察窗,观察窗的材料为多层钢化玻璃构成的中空玻璃观察窗。
6.照明装置:为便于对试品的观察,试验室内设置有1盏防爆灯用于照明;

 大型冷热交变试验箱测控系统制冷系统产品资料

温度测量

Pt100铂金热电阻

控制仪表



H

U

T

4

1

0

0

P

 A、主控制器采用进口高清晰显示屏、按键直接输入方式.温湿度直接显示.高精双回路温度/湿度控制器。该控制器采用LCD液晶显示触摸控制屏,可显示设定参数、时间、加热器工作状态,同时具有试验自动运行及PID参数自整定功能。

 B、控制参数的设定采用人机对话方式,仅需设定温/湿度,就可实现制冷机自动运行功能。控制系统使用智能化控制软件系统,具备自动组合制冷、加热等子系统的工况,从而保证在整个温度范围内的精度控制,同时达到节能、降噪的目的。

C、具有断电记忆装置,复电时可继续执行剩余之程式,并且可作机器预约执行启动及机器运转时间。

 D、控制系统可选配RS232/RS485计算机通讯接口及计算机辅助控制系统所组成的上、下位机控制装置,可实现联机数据传输及远程控制功能。操作简便,控制可靠。韩国“三元”公司生产TEMI880,中文、人机对话液晶彩色LCD屏温度控制仪表。(具体技术指标见附表)

设定精度

温度分辨率:0.1℃;湿度分辨率:0.1%RH

运行方式

恒定运行/程序运行

测量方法

干湿对比球法

功率控制

采用固态继电器过零触发调功技术,控制可靠、无噪声、无电网污染

大型冷热交变试验箱使用环境订购说明

(1).可容许使用温度范围0~35℃
(2).性能保证范围:5~35℃
(3).相对湿度:不大于85%
(4).大气压:86~106Kpa
(5).周围无强烈振动
(6).无阳光直接照射或其他热源直接照射
(7).自然排水口:※排水管中途不得有凸起,房屋地面不得有极端的倾斜.
