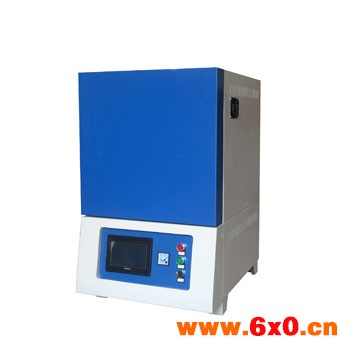

大型陶瓷纤维马弗炉操作说明

大型陶瓷纤维马弗炉操作说明使用注意事项：

（1）确保在使用过程中盛放物料器皿的安全性。

（2）加热物料为无危害产品，液体及有毒产品不可在电炉中加热。

（3）加热物料不可具有易燃易爆。

（4）加热物料不可腐蚀加热元件。

（5）本电炉为高温电炉，操作人员应带高温手套进行操作。

（6）打开炉门时确保关闭加热开关。

（7）避免电炉急冷急热，炉膛内部如出现裂纹属正常现象。

（8）不可擅自拆卸本电炉。

炉膛材料和结构：

     炉膛采用特种陶瓷纤维材料和复合纤维材料，可长期使用不塌陷。具有升温速度快、高温不掉粉、不裂缝的独有特征。重量轻，导热系数小。

二、控制系统采用模块化结构，关键部件长寿命设计，控温精度高，稳定可靠。

三、可编程满足30个时段连续恒温及控温要求，实现自动升温和恒温，具有PID自整定功能，具有手动、自动无干扰切换功能，超温报警功能。

四、具有升温速度快，一般不大于12~150分钟。省电，省时，节能50%以上。

五、控温精度高：冲温值1~3℃。

六、稳态精度：±1℃。

七、全量程误差：±0.2%F.S±1个字

八、外型美观、操作方便。

炉体结构

1、 炉门

2、 炉门联接铰链

3、 陶瓷纤维保温材料

4、 加热元件

5、 炉衬

6、 陶瓷炉底板 （1400度电炉为炉口挡板）

7、 炉壳

8、 传感器孔

炉体由陶瓷纤维保温材料、炉壳（金属面板）、加热元件等部分组成；炉胆固定在前后与底座构成的金属壳中。

控制箱结构

1、 可控硅输出

2、 程序仪表控温

3、 电流表显示工作电流

4、 工作指示灯

5、 电源开关

结构概述

本系列电炉炉壳用薄钢板经折边焊拉制成，外壳经烤漆处理，可耐高温耐腐蚀，本电炉热电偶线在炉体内部已经接好，偶孔与热电偶之间的缝隙用陶瓷板及陶瓷纤维填充，以防热量损失。

内炉衬为陶瓷纤维制成的矩形整体炉衬。由外资企业提供的硅碳棒加热元件穿于内炉衬上、下、左、右的丝槽中。炉内为密封式结构，电炉的炉口砖，炉门砖采用轻质耐火材料，内炉初与炉壳之间用陶瓷纤维板及陶瓷纤维为保温层。

本电炉温控器置于箱体下部，受热小操作方便，温控器由过流保护装置、保险丝、可控硅、电源开关及两个监测仪表组成。（两监测仪表分别监测温度，不能控制和改变温度）

仪器安装

1、本系列电炉不需特殊安装，出厂时电缆线及内部线路都已接好，将电炉放置于室内平整的地面或工作台上均可安放，但应避免震动。

2、当电炉第一次使用或长期停用（三个月后）后再次使用，必须进行烘炉干燥：

烘炉温度与时间：

室温～200℃       1小时     打开炉门进行

    200℃～400℃       2小时     关上炉门进行

    400℃～600℃       2小时     关上炉门进行

3、电炉使用时，炉温不得超过额定温度，以免损坏加热元件，并禁止直接向炉膛内灌注各种液体及溶解金属。经常清除炉膛内的铁屑及氧化物，以保持炉膛内的清洁。

4、定期检查电炉，温度控制器导电系统各连接部分的接触是否良好。

5、本系列电炉适用于下列工作条件：

（1）    海拔不超过1000米

（2）    环境温度在＋5℃～40℃范围内

（3）    使用地区最湿月平均最大相对湿度不大于90％，同时该月的月平均气温不高于25℃

（4）    炉子周围没有导电尘埃，爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体

（5）    没有明显的震动和颠簸

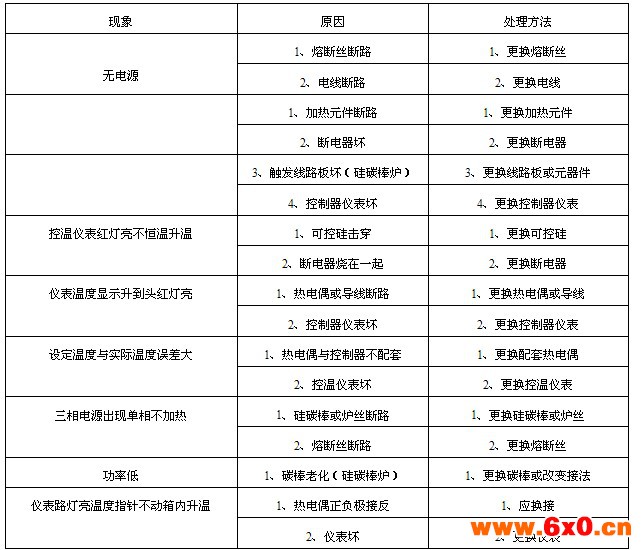

常见故障

设备清单
