GSR燃气电磁阀

                                       GSR燃气电磁阀工作原理

在燃气灶电磁阀中有一个密闭的腔，并在不同的位置开有通孔，每一个通孔都连接不同的油管，而腔中间是活塞，两面是两块电磁铁，哪面磁铁线圈通过阀体都会被吸引到哪边，通过控制阀体的移动来开启或者关闭不同的排油排气孔而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

基本作用

燃气电磁阀是燃气管道的安全紧急切断装置。它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。当发生有害的强烈震动时，阀门会自动关闭。开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点.

电磁阀的防爆性能符合GB3836.1-2000,《爆炸性气体环境用电气设备 第1部分：通用要求》，GB3838.9-2006《爆炸性气体环境用电气设备 第9部分：浇封型"m"》的规定制成浇封型结构，防爆标志为Exmb||T4,适用于工厂内具有||A,||B,||C级，T1~T4组爆炸性气体或蒸汽与空气形成的爆炸性气体混合物的1区和2区场所。

技术参数

编辑

◆ 适用气体：天然气;石油液化气;人工煤气等无腐蚀性气体

◆ 驱动电压： DC9V～DC12V.（脉冲）

◆ 阀体材质：黄铜合金

◆ 驱动电流： <2A（脉冲）

◆ 密封材质：NBR橡胶

◆ 关阀时间： 小于1秒

◆ 工作环境温度：－10℃～+50℃

◆ 防爆类型： 浇封型

◆ 最大工作压力：50kPa

◆ 出线长度： 0.4米

◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A)

◆ 关阀方式： 直流脉冲驱动/手动

◆ 开阀方式：手动复位

安装方式

编辑

1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 阀门应安装在户内的总进气阀之后，以便检修。

3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。

4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极黑色线为，不能接反。

5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。

7. 手动开阀时，宜在阀门进出口压力平衡时操作。

8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。

工作原理：

第一种：当电磁阀线圈得电时，电磁阀打开，此时磁性开关输入源与输出开触点接触，输入源与输出关触点断开，线圈保持通电电磁阀处于开启状态；当电磁阀线圈失电时，电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出关触点断开。

第二种：当电磁阀线圈得电后，手动拉开电磁阀，电磁阀打开，（电磁阀线圈功耗20W，可长期通电），阀保持长期通电状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开，停电或失电时电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出开触点断开。

第三种：电磁阀需要打开时，不通电，手动拉开，阀即保持打开状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开；当需要关闭阀门时，电磁阀通电后迅速关闭，（此阀线圈不能长期通电，通电时间ZUI好10秒内），此时磁性开关输入源与输出关触点接通，输入源与输出。

德国GSR电磁阀产品特点：
产地：德国，规格：阀门口径（DN1~DN300） 压力范围（真空~1200bar） 温度范围（-60℃~+400℃） 阀体材料：黄铜、红铜、铸铁、铸钢和不锈钢
主要应用： 充装系统 水处理工程 机械和过程工程控制 锅炉系统， 电厂设备 泵系统 石油化工 航空航天 城市燃气 真空技术
1 德国GSR阀门技术公司产品多达四千种，可以满足客户任何场合的需求。德国GSR阀门技术公司配备四种执行机构的标准型号阀门有九百多种；同时，改公司还研发了多款特殊阀门，可以满足各种特殊的应用要求。改公司有超过四十年的生产制造行业经验，使用先进的生产和检测设备。所有的重要部件都是该公司独自生产，因而可以在短时间内提供高质量、具有针对性的解决方案和更多的产品系列。改公司所有的商业过程都符合DIN EN ISO9001标准。
2.主要产品：GSR电磁阀23型，GSR电磁阀24型
GSR电磁阀25型，GSR电磁阀27型，GSR电磁阀40型
GSR电磁阀43型，GSR电磁阀46型，GSR电磁阀48型,GSR电磁阀49型,GSR气动阀（22型，26型，2000型，78型，79型等）
GSR电动阀（14型）
3.产品特点：
阀门口径（DN1~DN300）压力范围（真空~1200bar）温度范围（-60℃~+400℃）阀体材料：黄铜、红铜、铸铁、铸钢和不锈钢密封材料：NBR, EPDM, FKM, PTFE, PEEK主要介质：清洁水等干净的液态或气态低粘度流体

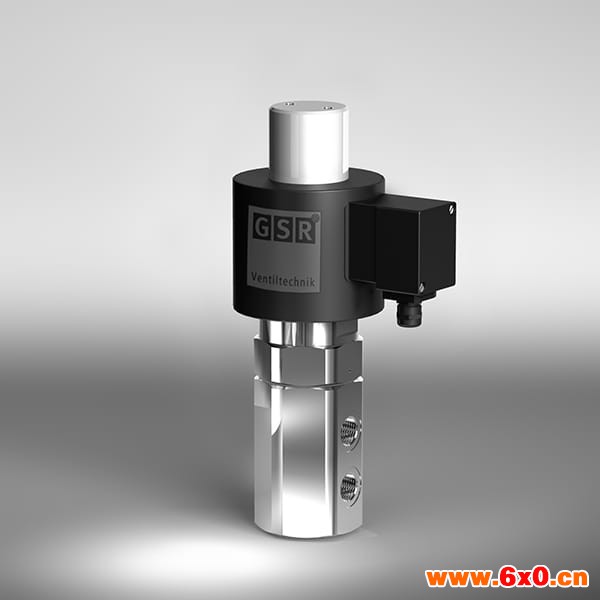

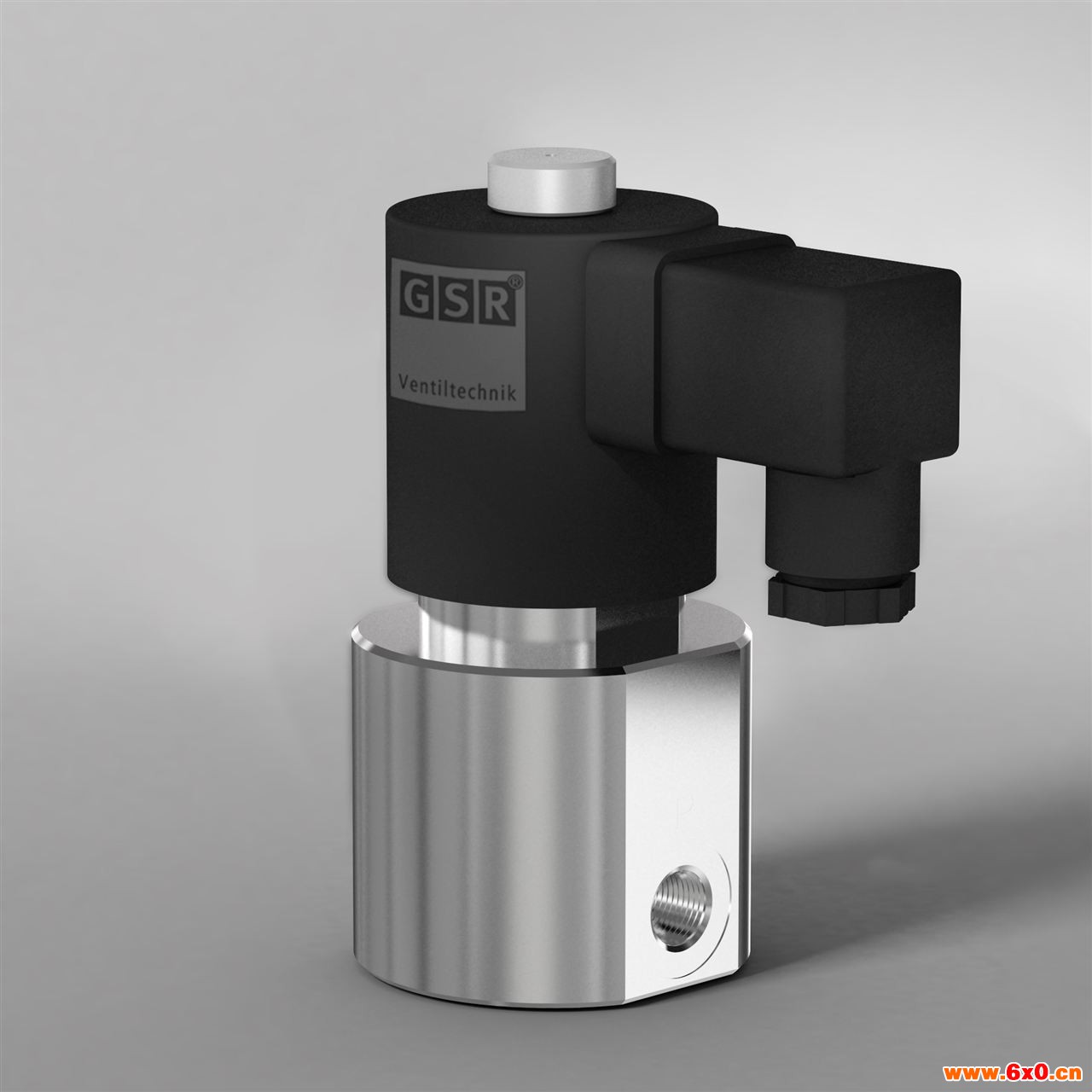

德国GSR 48系列直动式电磁阀 48系列
德国GSR原装进口直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
产品特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。 分布直动式电磁阀。
原理： 它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点： 在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1、工作原理：
1）常闭型，通电时电磁线圈产生足够的电磁力把运动部件（由磁芯、阀杆、上下部的膜片/密封件构成）从阀座上提起，阀门开启；断电时弹簧力把运动部件压在阀座上，阀门关闭。
2）常开型，动作方向与常闭型相反。

德国GSR原装进口反应阀
产品名称： RRV?95型 快速反应阀尺寸范围：螺纹 G1/8压力范围：20~200bar反应时间：小于10毫秒流体性质：液压油
流体温度：-10~+80℃环境温度：zui高+50℃密封材料：金属标准电压：DC:24V防护等级：IP65,DIN40050
附加选项：·密封=PEEK,NBR,FKM,EPDM ·其他介质和粘度 ·可提供多种连接螺纹
德国GSR阀用于各种中温、高温、常压、高压场合，适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃。液体、蒸汽及冷凝水、油品可混合使用，更加提高电磁阀的使用范围不同的使用介质，采用针对性的密封，更加提高电磁阀合理性。 采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一，采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作。介质流体zui高压力可提供45Mpa。 主要产品有 直动式电磁阀，先导式电磁阀，强制先导式电磁阀，气动阀，电动阀等。除了提供标准产品还可为客户提供专门设计的非标产品。备有大量现货，欢迎查询。
德国GSR电动阀门、GSR电磁阀、GSR气控阀、GSR调节阀、GSR气动本电磁阀用于各种中温、高温、常压、高压场合，适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的产品。特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃。液体、蒸汽及冷凝水、油品可混合使用，更加提高电磁阀的使用范围不同的使用介质，采用针对性的密封，更加提高电磁阀合理性。 采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一，采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作。介质流体zui高压力可提供45Mpa。 主要产品有 直动式电磁阀，先导式电磁阀，强制先导式电磁阀，气动阀，电动阀等。

产品图：

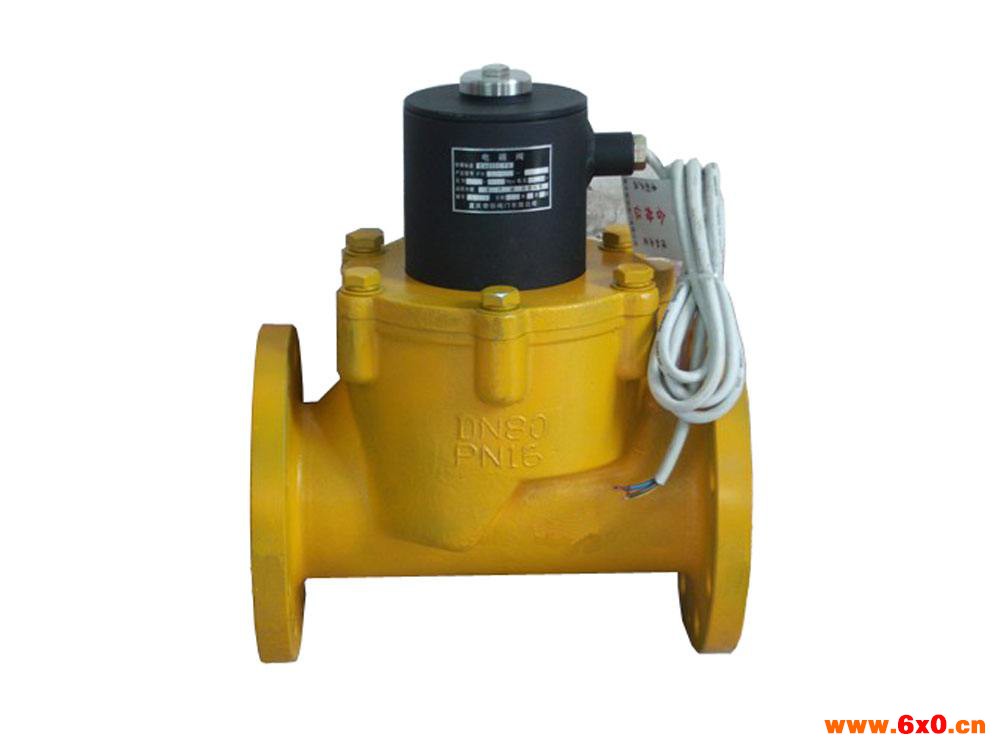

德国GSR燃气阀 27系列
德国GSR 27系列燃气紧急切断阀 产品特点：
尺寸范围：法兰DN15~DN300 压力范围：0-16bar 流体性质：各种高、中、低压燃气
流体温度：-10~+80℃ 环境温度：zui高+35℃ 阀体材料：铸铁、铸钢、不锈钢 密封材料：NBR、FKM、EPDM（可选）
标准电压：AC:24/42/110/230V 50/60HZ DC:24/110/205V=
防护等级：IP65,DIN40050 德国GSR燃气阀
附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR（DN32标准型）   ·无油和油脂=OF（氧气设备）     ·+130℃高温型设计=TM    ·密封磁芯=AA    ·无黄铜和青铜=BF    ·大口径可达DN300       产品特点：全自动操作，开关速度快，密封性好，无内外漏，寿命长，易操作，可带手动操作、位置反馈等辅助功能，适用范围广。

产品图：

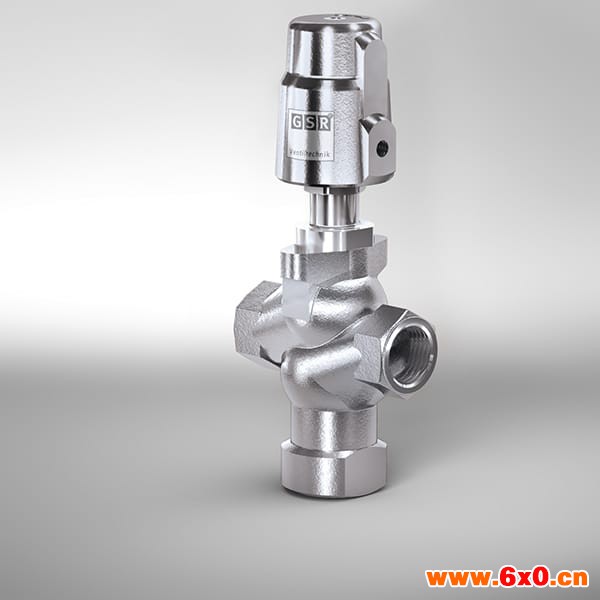

德国GSR 79系列二位三通气动阀
产品名称： 德国GSR 79系列二位三通气动阀控制类型：直动式尺寸范围：法兰DN15~DN150压 力：0~16bar
体性质：中性、气态或液态流体不锈钢用于腐蚀性介质粘 度：zui大400mm?/s流体温度：NBR=-10~+80℃
PTFE/FKM=-40~+200℃环境温度：zui高60℃阀体材料：铸铁、铸钢附加选项：·常开结构=NO    ·特殊温度和压力    ·电子位置指示器=EH    ·手动操作=HA    ·无油和油脂=OF（氧气设备）    ·其他介质和粘度    ·双作用执行机构=DW    ·机械式位置指示器=MA    ·不锈钢阀体
GSR气动阀 A6326/0804/8105 GSR气动阀 A6326/1101/9108 GSR气动阀 A6328/0804/8105
GSR气动阀 A6328/1004/8105 GSR气动阀 A6329/1001/7113 GSR气动阀 A6369/1002/7003 GSR气动阀 B7824/1004/7005
GSR气动阀 B7824/1104/7005 GSR气动阀 B7825/1104/7005 GSR气动阀 B7826/1104/7008

德国GSR强制先导式电磁阀35系列 D4024.1001.182XX
产品名称： 德国GSR 43系列强制先导式电磁阀尺寸范围：螺纹G1/4~G2压力范围：0-16bar流体性质：中性、气态或液态流体，流体温度：-10~+80℃，环境温度：zui高+35℃，阀体材料：黄铜、不锈钢密封材料：NBR、FKM、EPDM（可选）

标准电压：AC:24/42/110/230V 50/60HZDC:24/110/205V
防护等级：IP65,DIN40050
附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR    ·无油和油脂=OF（氧气设备）     ·+130℃高温型设计=TM    ·密封磁芯=AA    ·无黄铜和青铜=BF

产品名称： 德国GSR 27系列燃气电磁阀
尺寸范围：法兰DN15-DN50
压力范围：0-16bar
流体性质：中性、气态或液态流体
流体温度：-10~+80℃
环境温度：zui高+35℃
阀体材料：铸铁、铸钢、不锈钢
密封材料：NBR、FKM、EPDM
标准电压：AC:24/42/110/230V 50/60HZ
DC:24/110/205V
防护等级：IP65,DIN40050
附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR（DN32标准型）   ·无油和油脂=OF（氧气设备）     ·+130℃高温型设计=TM    ·密封磁芯=AA    ·无黄铜和青铜=BF    ·大口径可达DN300

产品名称： 德国GSR 24系列强制先导式电磁阀
尺寸范围：法兰DN15~DN300
压力范围：0-40bar
流体性质：中性、气态或液态流体
流体温度：-10~+80℃
环境温度：zui高+35℃
阀体材料：铸铁、铸钢、不锈钢
密封材料：NBR、FKM、EPDM、PTFE（可选）
标准电压：AC:24/42/110/230V 50/60HZ
DC:24/110/205V
防护等级：IP65,DIN40050
附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR  ·无油和油脂=OF（氧气设备）     ·+180℃高温型设计=TH    ·密封磁芯=AA    ·无黄铜和青铜=BF    ·大口径可达DN300    ·基本流量系数可调=GM

产品名称： 德国GSR K24系列低温电磁阀
尺寸范围：法兰DN15~DN100压力范围：0-40bar流体性质：中性、气态或液态流体流体温度：-40~+80℃环境温度：zui高+35℃阀体材料：铸钢、不锈钢密封材料：PTFE标准电压：AC:24/42/110/230V 50/60HZ
DC:24/110/205V防护等级：IP65,DIN40050 附加选项：·常开结构    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·主要应用于液氨等低温流体

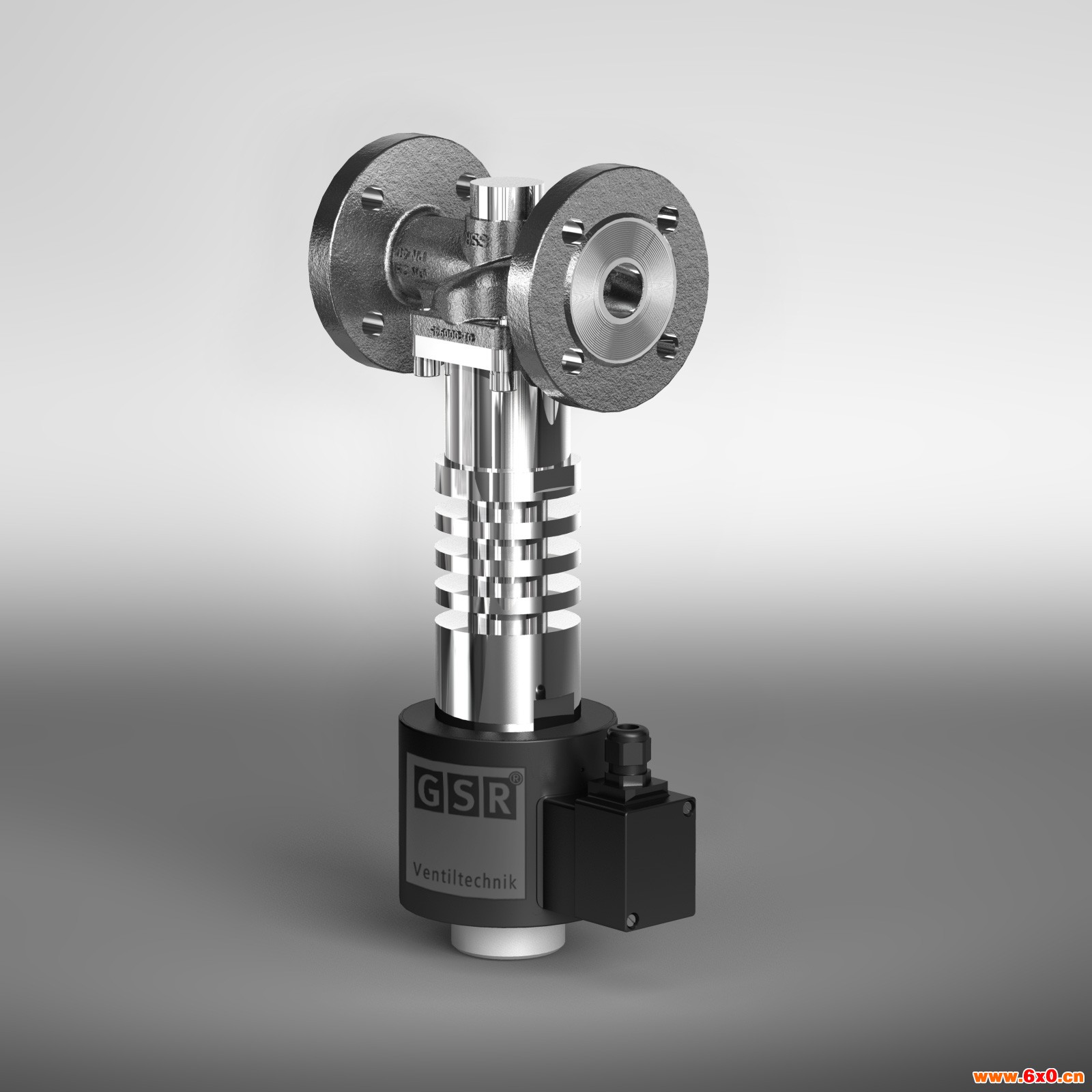

产品名称： 德国GSR 24TH系列大口径高温电磁阀
尺寸范围：法兰DN15~DN200压力范围：0-40bar流体性质：中性、气态或液态流体流体温度：-10~+200℃（可选）环境温度：zui高+35℃阀体材料：铸铁、铸钢、不锈钢密封材料：PTFE
标准电压：AC:24/42/110/230V 50/60HZDC:24/110/205V防护等级：IP65,DIN40050附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR（DN32标准型）  ·无油和油脂=OF（氧气设备）   ·密封磁芯=AA    ·无黄铜和青铜=BF    · 基本流量系数可调=GM    ·高温可达+200℃    ·口径可达：DN200

德国GSR 49-TH系列高温电磁阀
尺寸范围：螺纹G1/4~G3压力范围：0-40bar流体性质：中性、气态或液态流体流体温度：-10~+200℃（可选）
环境温度：zui高+35℃阀体材料：黄铜、不锈钢
密封材料：PTFE标准电压：AC:24/42/110/230V 50/60HZDC:24/110/205V
防护等级：IP65,DIN40050 附加选项：·常开结构    ·特殊温度和压力    ·位置指示器=EH    ·手动操作=HA    ·防爆=EEx em II T4    ·可变关=SR（DN32标准型）    ·无油和油脂=OF（氧气设备）     ·+180℃高温型设计=TH    ·+200℃功率提升设计=EL    ·密封磁芯=AA    ·红铜阀体   ·基本流量系数可调=GM    ·NPT连接=NG

德国GSR公司35系列强制先导式电磁阀
尺寸范围：螺纹G1/4~G1压力范围：0~40bar流体性质：中性、气态或液态流体流体温度：-10~+80℃环境温度：zui高+35℃
阀体材料：黄铜、不锈钢密封材料：NBR标准电压：AC:24/42/110/230V 50/60HZDC:24/110/205V
防护等级：IP65,DIN40050
附加选项：·常开结构NO ·位置指示器EH ·手动操作HA ·防爆 NPT连接NG

详情请见：德国GSR电磁阀
