日本SMC3通电磁阀SYJ300

电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理

电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。 [1]

规格

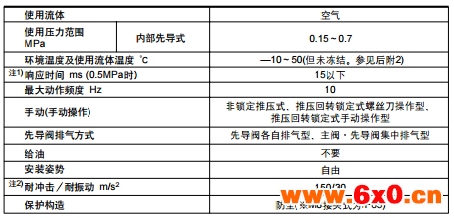

注1)按JsSB8374-1981的动态性能试验。(线圈温度20C,额定电压时、无过电压保护回路的场合)

注2)耐冲击:在落下式冲击试验机上,沿主阀及可动铁心的轴向及垂直于轴向,通电及不通电的条件下,各做一次试验,无误动作。(为初期时的值)耐振动:在主阀及动铁心的轴向及垂直于轴向,通电及不通电的条件下,以45-2000Hz各扫描1次进行试验,无误动作(为初期时的值)

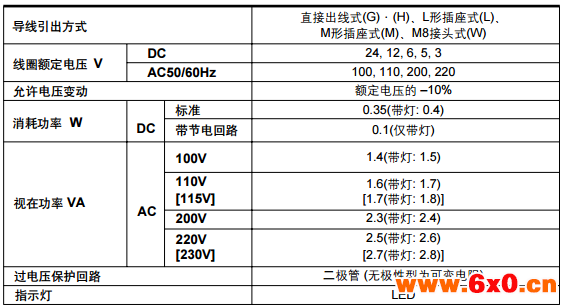

线圈规格

流量特性／质量表

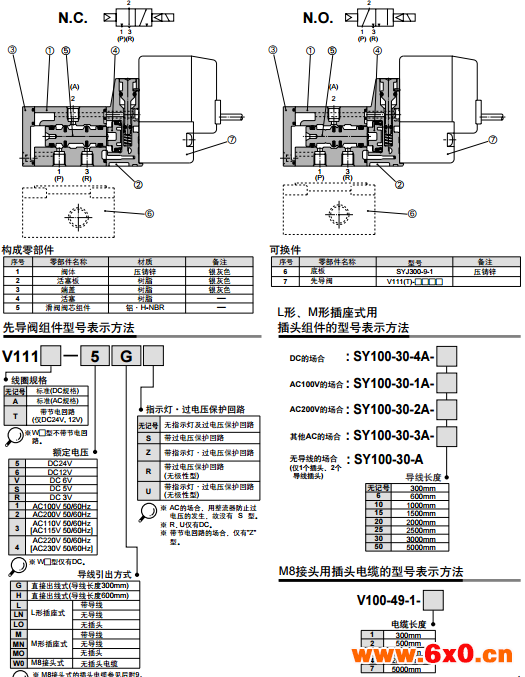

构造简图

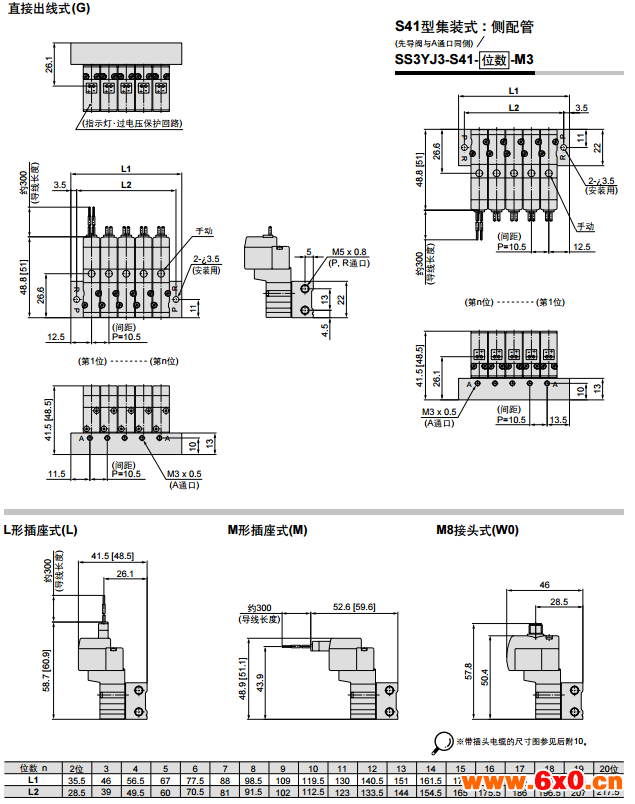

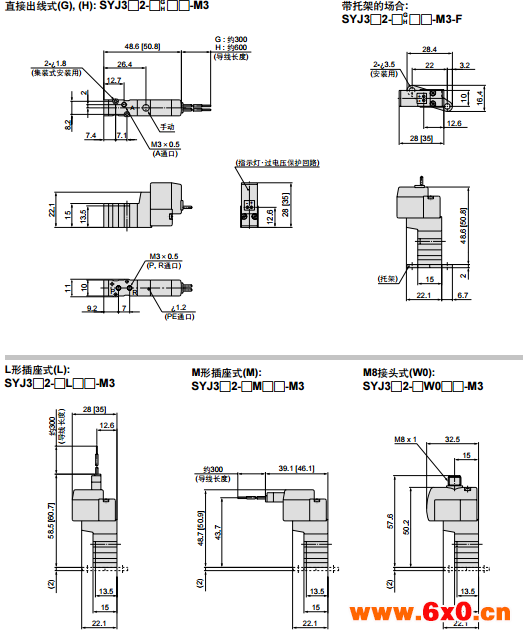

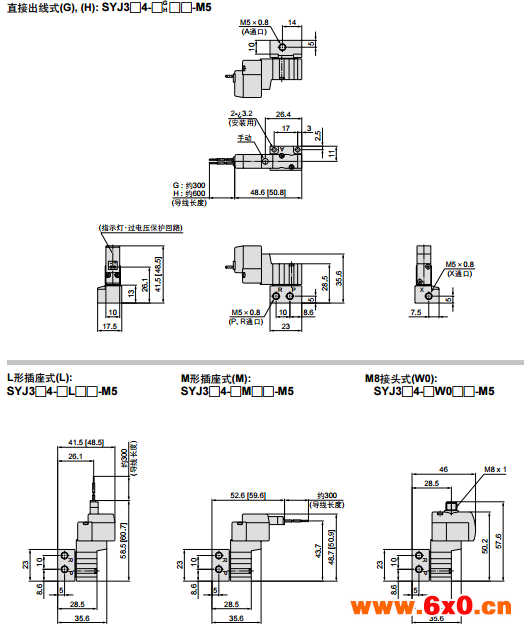

直接配管型

底板配管型(带底板)

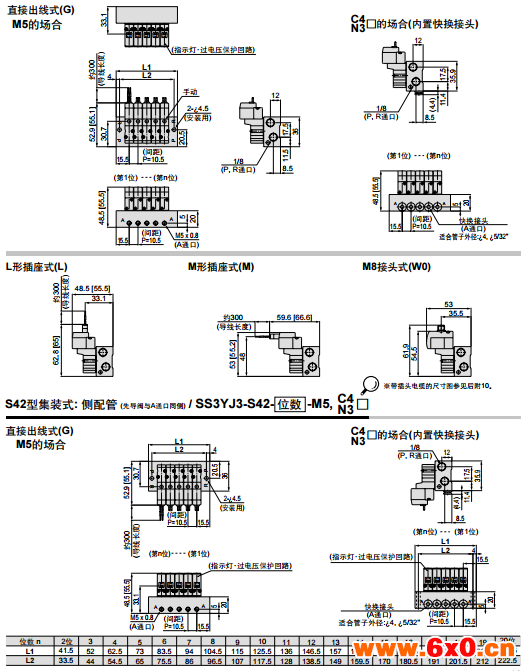

集装式规格

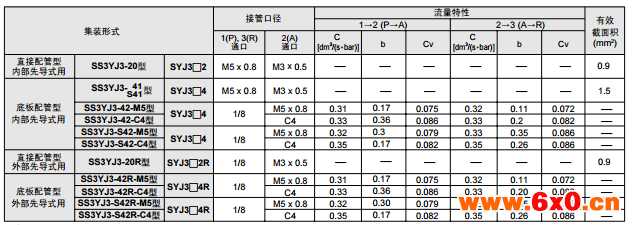

流量特性表

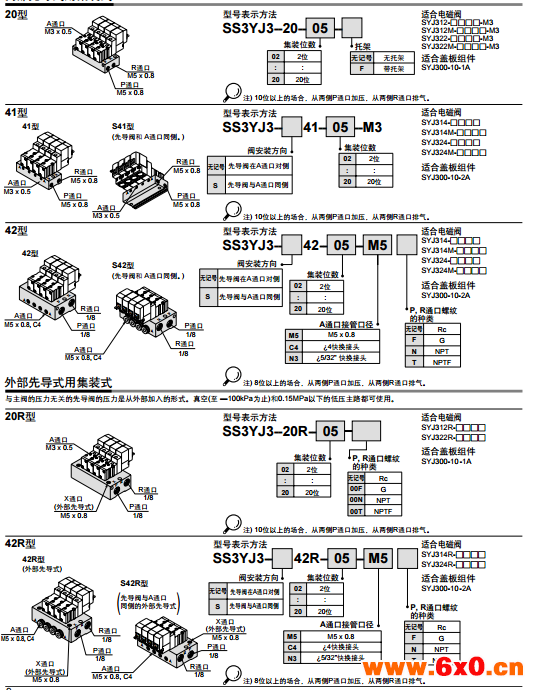

内部先导式用集装式

20型集装式:上配管/SS3YJ3-20-位数00□(-F

41型集装式 : 侧配管／SS3YJ3-41- 位数 -M3

42型集装式: 侧配管／SS3YJ3-42- 位数 -M5, □

20R型集装式: 上配管(外部先导式)／SS3YJ3-20R- 位数 -00□

具体内容详见：SMC 3通电磁阀 SYJ300
