DM1096系列
智能设备运行时间记录仪
博敏特成都科技有限公司
一、概述
DM1096系列设备运行时间记录仪，采用先进的微电脑芯片及技术，对现场开关量信号、脉冲信号、TTL电平测量显示、存储及通讯，采用128*64宽温液晶显示，可带RS232或RS485的通讯接口与PLC，计算机等现场工业设备连接构成工业测控系统。设备运行记录仪具有多路输入，可同时对八台设备的开关机时间进行记录，并能根据系统时间把设备的运行时间、停止时间记录下来，通过按键可以查看每个通道的数据。每路开关量可以记录1万组数据，数据包含开关量动作的时间（年月日）、状态，数据记录采用先进先出循环记录方式。
二、功能特点
宽温液晶直观显示状态、工作时间，中英文界面。
记录每次动作时间、统计每天工作时间长度。
大容量存储器，每通道记录1万组数据。
可输入8路开关量信号，也可通过无线通讯接收远程信号采集器的数据信号。
内置硬件时钟、可充电电池，断电不影响时钟运行。
带通讯功能方便连接计算机。
宽范围电源电压供电。
三、主要技术指标
输入 | 电源 | ||
输入信号 | 1～8路无源开关量接点、电压信号等 | 供电电压 | AC85～265V 50/60HZ |
采样周期 | 0.1秒、1mS | DC10～30V | |
存储容量 | 每个通道可1万组数据，先进先出记录方式 | 功耗 | <4W |
继电器输出 | 其他参数 | ||
触点容量 | AC220V/5A | 工作环境 | 温度-10～60℃ 湿度<85％RH |
通讯输出 | 尺 寸 | 开孔柜装160×80×145mm 宽×高×深 | |
接口 | RS485/232/无线MODBUS-RTU、 打印接口 | DIN35安装 145×90×73mm 长×宽×高 145×90×40mm(DC5-24V供电) | |
波特率 | 1.20～57.60Kbps | ||
无线通讯 | 开阔地无线1000米 |
|
|
四、产品尺寸、端子接线

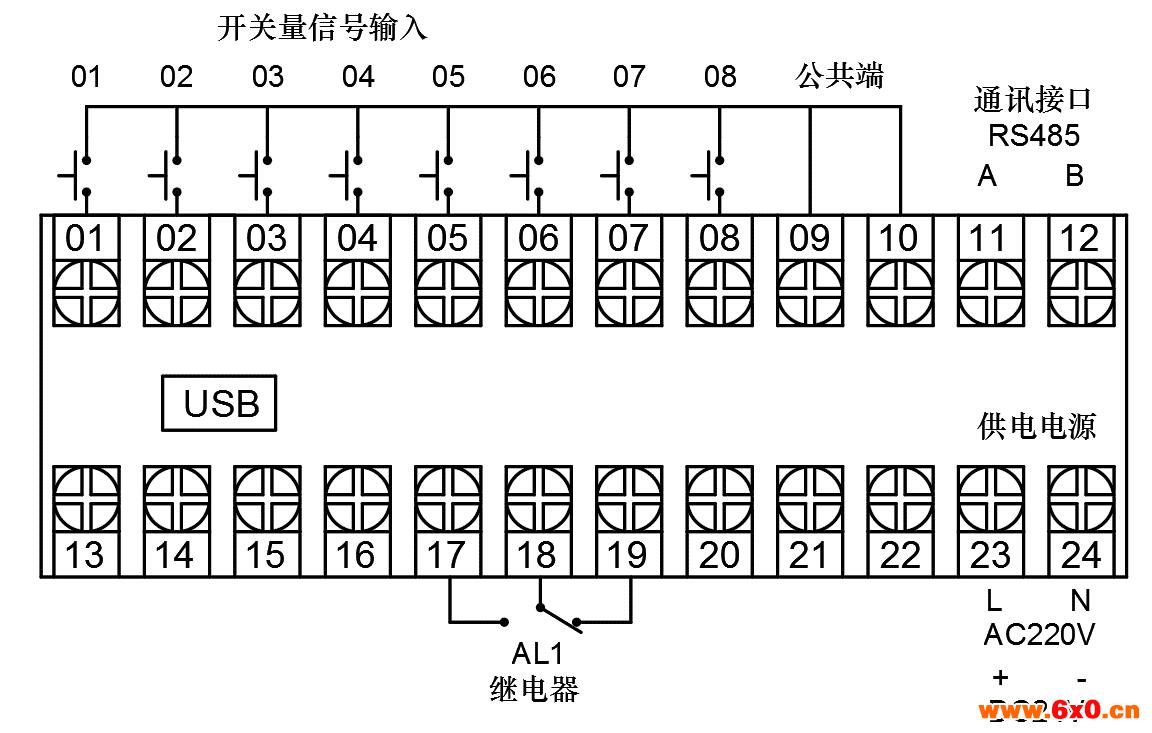

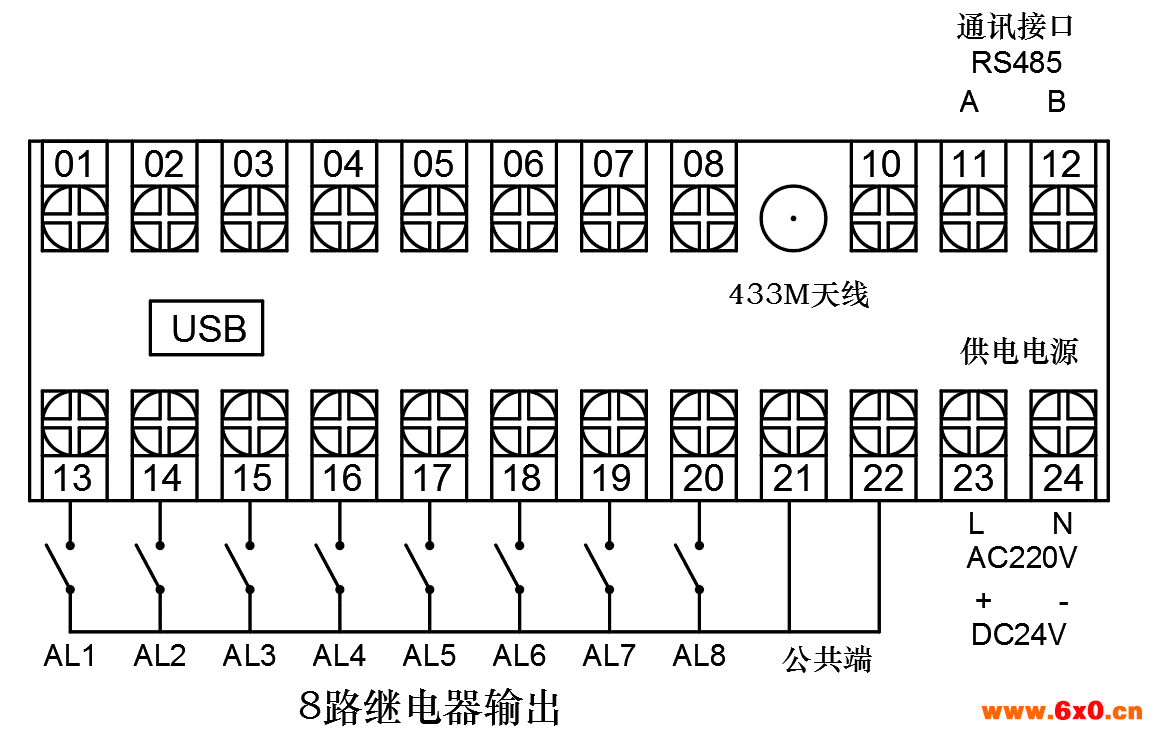

160×80 开孔152×76尺寸 端子接线图无线信号输入（接收远程无线采集器信号）

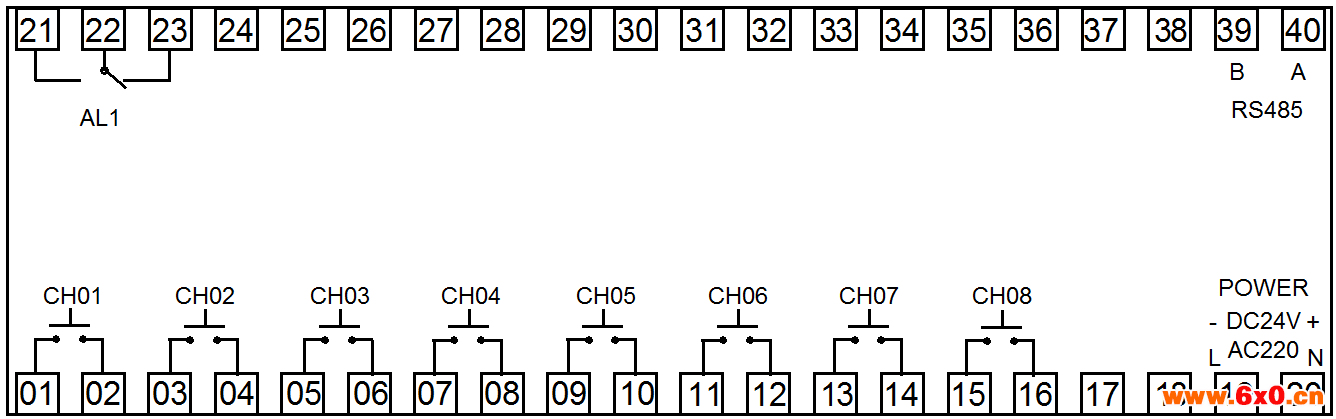

DIN35导轨安装 端子接线图
五、产品选型
智能设备运行时间记录仪 DM1096-□□□-□□-□()
①②③ ④⑤ ⑥⑦
①规格尺寸 | ②输入信号类型 | ③输入通道数 | ④继电器输出 | ||||
代码 | 外形 长×高×深 mm | 代码 | 传感器类型 | 代码 | 通道数量 | 代码 | 继电器数量 |
A B T L | 横式160×80×145 竖式80×160×145 导轨145×90×73 其他特殊尺寸 | K M T V S W | 开关量信号 脉冲信号 DC5-24V电平 AC220V RS485输入 无线输入（配无线采集模块） | 01-08 | 1-8通道 | R0 R1 … R8 | 无继电器 1继电器 … 8继电器 |
⑤通讯输出 | ⑥供电电源 | ⑦备注 | |||||
代码 | 输出类型 | 代码 | 供电电压 | 无备注可省略 | |||
N S R W P G | 无通讯输出 RS485通讯 RS232通讯 无线通讯 打印接口 GPRS通讯 | D A | DC10～30V AC85～265V | ||||
备注：选型必须完整，没有选到的功能也要填上代码。
选型举例：DM1096-AK08-R1S-A
六、操作说明
1、按键功能
仪表按键为轻触式按键，使用时请勿用力按压。
按键 | 说 明 |
SET | 参数设置确认键，在设定状态时，用于存贮参数的新设定值并进入下一个设定参数， 按住该键不动约5秒退出设置状态。 |
◄ | 移位键，设定状态时，按该键移动设置对应的数值位，按住该键不动约3秒返回上一级参数设置。工作状态下，按一下该键切换其他显示界面（各通道当天闭合/运行统计时间,单位分钟）。 |
▲ | 增加键，在设定状态时，用于增加数值。 |
▼ | 减少键，在设定状态时，用于减少数值。 |
2、显示说明
仪表在工作状态下，显示系统时间、工作状态或切换显示通道的运行时间。

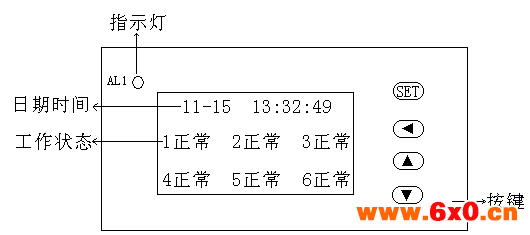

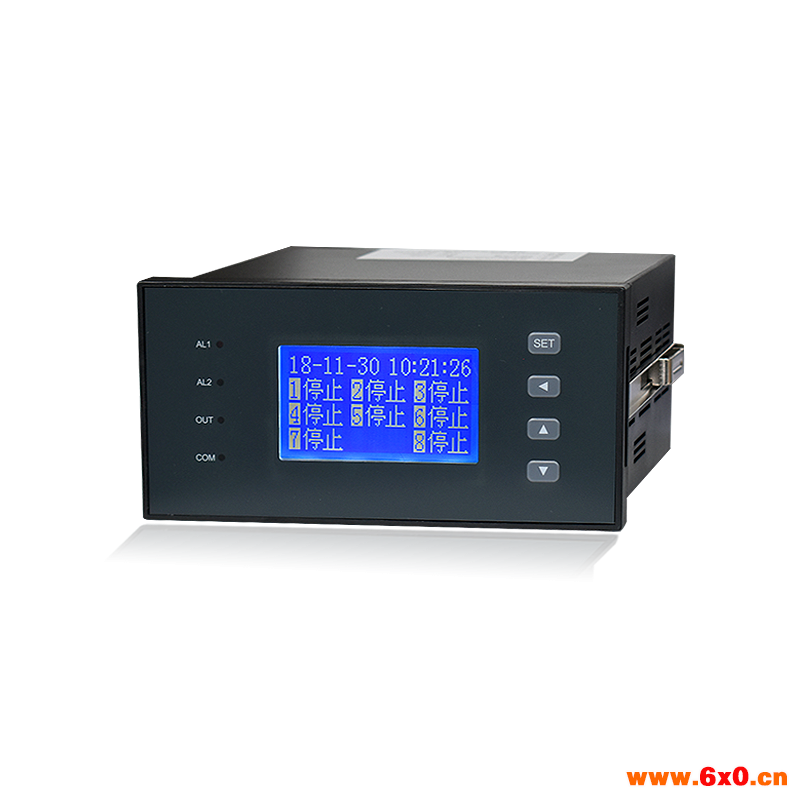

仪表显示工作状态画面：
3、参数设置

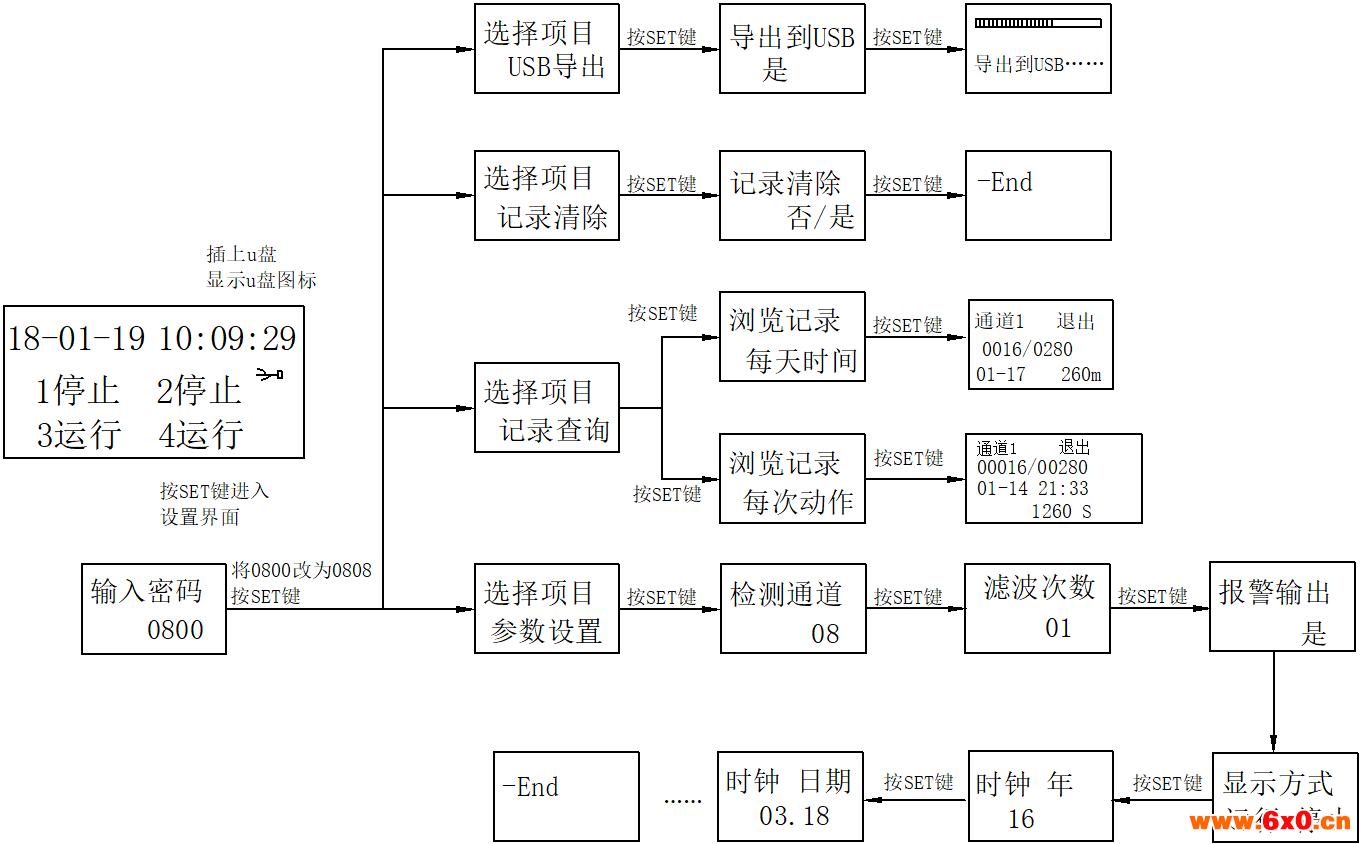

按下SET键，显示输入密码800，用▲把800设成808可以选择进入设置参数。
参 数 设 置 | ||
序号 | 参数 | 说 明 |
01 | 检测路数 | 设置要检测的路数设置。范围1～8。 |
02 | 滤波次数 | 范围1～30次，连续多次检测到开关量动作以后才确定输入有变化。 当设置为1时，判断时间约0.05秒。 |
03 | 报警输出 | 设置继电器AL1输出允许，有输入时，继电器动作。 |
04 | 显示方式 | 断开/闭合，正常/报警，停止/运行，关机/开机，四种显示状态。 |
05 | 通讯地址 | 仪表的通讯地址，范围1～99。 |
06 | 波特率 | 通讯的波特率，范围1.20～57.60K。 |
07 | 校验位 | 通讯校验位，无校验none，偶校验even，奇校验odd。 |
08 | 时钟年 | 设置XX年，例如11，是2011年。 |
09 | 时钟日期 | 设置当前月日。 |
10 | 时钟时间 | 设置当前时分。 |
11 | 时间间隔单位 | 记录时间间隔的单位，可以设置为0.1秒（特殊需求）、秒、分钟、小时。 |
12 | 输入反相 | 设置为 “否”表示开关量输入时闭合状态开始计时，高低电平输入时高电平输入状态开始计时。设置为“是”则相反。 |
12 | USB文件名 | 导出到U盘的6字符文件名可设置为0-9,A-Z等，例如AB1234。 |
参数设置结束，显示-End，仪表自动进入运行状态。 | ||
4、记录查询
可查询各通道每次输入状态变化、以及每天的统计工作时间。

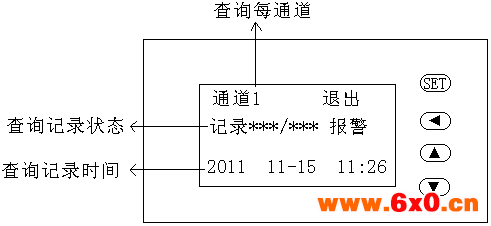

右图为查询每次输入状态变化。
七、数据导出

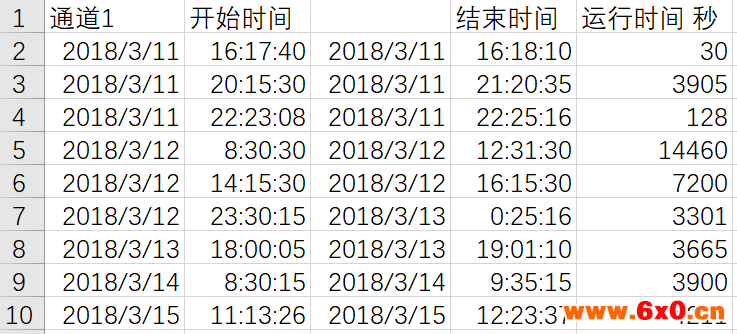

数据记录保存在仪表内部的存储器内，需要导出数据时，将U盘插上屏幕提示U盘符号。记录仪数据导出到U盘生成CSV文件，用Office软件中的Excel即可打开。

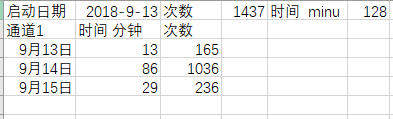

U盘需FAT或FAT32格式, U盘导出有故障时建议格式化U盘，建议U盘采用USB2.0。每通道生成两个文件。其中一个统计文件累积总的工作次数，工作时间。
八、通讯说明
(1)本产品配RS232、RS485接口，直接与计算机通讯，RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位、8个数据位、1个停止位，校验位可设置。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。
(2)采用标准Modbus-RTU通讯协议，使用其中的03、06功能号。在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为整型16位，使用组态王软件寄存器从0001或0000开始（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。通讯为整数，需用户根据实际情况处理小数点位数。通讯传输数据为有符号的整型数据，用户编程建议定义有符号的整型数据即可。当数据大于0x8000时，数据取反加1即为负数的实际数值，例如通讯传输数据为0xFFFF，对应数据值为-1。对于长整型数据如累积量等，数据值=高位×65536+低位。组态时用户也可以选择数据类型为长整型（Long），系统自动计算出累积量。寄存器对应表
4x000-7 | 第1-8路输入状态 | 4x016 | 滤波次数 |
4x008 | 当前时钟 年 | 4x017 | 继电器输出允许 |
4x009 | 时钟日期 | 4x018 | 时间间隔单位 |
4x010 | 时钟时分 | 4x019 | 输入常开0，常闭1 |
4x011 | 时钟秒 | 4x020-27 | 第1-8路当前工作时间 |
4x012 | 通讯地址 | 4x028-35 | 第1-8路当天工作时间 |
4x013 | 波特率 | 4x036-43 | 第1-8路当天工作次数 |
4x014 | 校验位 | 4x044-59 | 第1-8路累积工作次数 长整型 |
4x015 | 输入通道数 | 4x060-75 | 第1-8路累积工作时间 长整型 |
(3)Modbus-RTU协议格式
计算机读取数据发送命令格式 (建议一次读取不超过0x10即16个数据)
地址 | 功能号 | 起始地址高位 | 起始地址低位 | 数据个数高位 | 数据个数低位 | 校验码高位 | 校验码低位 |
01 | 03 | 00 | 00 | 00 | 03 | 05 | CB |
返回数据格式
地址 | 功能号 | 数据个数 | 第一个数据高位 | 第一个数据低位 | 第二个数据高位 | 第二个数据低位 | 第三个数据高位 | 第三个数据低位 | 校验码高位 | 校验码低位 |
01 | 03 | 06 | 03 | E8 | 03 | E8 | 03 | E8 | C1 | 9F |
计算机写数据发送命令格式
通讯地址 | 功能号 | 寄存器地址高位 | 寄存器地址低位 | 数据高位 | 数据 低位 | 校验码高位 | 校验码低位 |
01 | 06 | 00 | 20 | 00 | 0C | 88 | 05 |
返回数据格式
通讯地址 | 功能号 | 寄存器地址高位 | 寄存器地址低位 | 数据高位 | 数据 低位 | 校验码高位 | 校验码低位 |
01 | 06 | 00 | 20 | 00 | 0C | 88 | 05 |
(4)举例：
例：读地址为1的第一个数据值
发送数据为 01 03 00 00 00 01 84 0A，发送数据中, 01是下位机地址，03是功能号，00、00是寄存器起始地址，00、01 表示读一个数，84、0A是CRC校验码；
返回数据为 01 03 02 03 E8 B8 FA，返回数据中，01是仪表地址，03是功能号，02数据个数，03、E8 测量值对应整数1000，用户根据情况确定小数点位置；B8、FA是校验码。
如果要读两个数据，则可以发送01 03 00 00 00 02 C4 0B
带有通讯指示灯（COM）的产品，下位机收到正确的命令后，指示灯会闪烁。
九、质 保
如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。
