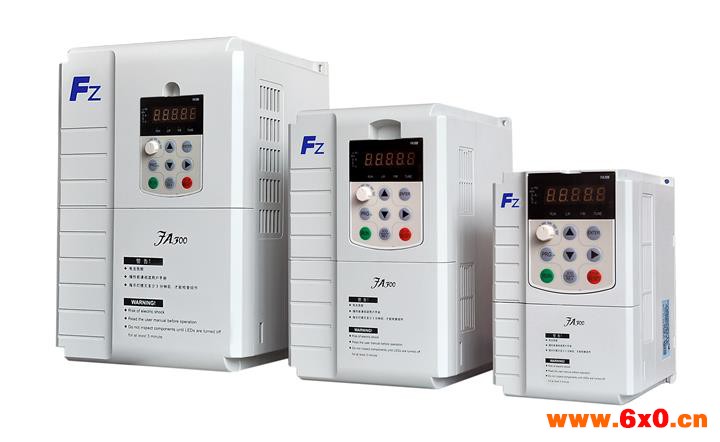

仙童Fairchild变频器工作原理

FAIRCHILD仙童变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。FAIRCHILD仙童变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，FAIRCHILD仙童变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，FAIRCHILD仙童变频器也得到了非常广泛的应用。


FAIRCHILD仙童变频器工作原理
主电路是给异步电动机提供调压调频电源的电力变换部分，FAIRCHILD仙童变频器的主电路大体上可分为两类 ：电压型是将电压源的直流变换为交流的FAIRCHILD仙童变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的FAIRCHILD仙童变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路.


FAIRCHILD仙童变频器整流器
大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。


FAIRCHILD仙童变频器平波回路
在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。


FAIRCHILD仙童变频器逆变器
同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。


控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。
（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。
（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
（5）保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏


FAIRCHILD仙童变频器功能作用
FAIRCHILD仙童变频器节能主要表现在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。


电动机使用FAIRCHILD仙童变频器的作用就是为了调速，并降低启动电流。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为FAIRCHILD仙童变频器。FAIRCHILD仙童变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。一般变频电源是FAIRCHILD仙童变频器价格的15--20倍。由于FAIRCHILD仙童变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：FAIRCHILD仙童变频器。


变频不是到处可以省电，有不少场合用变频并不一定能省电。 作为电子电路，FAIRCHILD仙童变频器本身也要耗电（约额定功率的3-5%）。一台1.5匹的空调自身耗电算下来也有20-30W,相当于一盏长明灯. FAIRCHILD仙童变频器在工频下运行，具有节电功能，是事实。但是他的前提条件是：
大功率并且为风机/泵类负载；
第二、装置本身具有节电功能（软件支持）；
这是体现节电效果的三个条件。除此之外，无所谓节不节电，没有什么意义。如果不加前提条件的说FAIRCHILD仙童变频器工频运行节能，就是夸大或是商业炒作。知道了原委，你会巧妙的利用他为你服务。一定要注意使用场合和使用条件才好正确应用，否则就是盲从、轻信而“受骗上当”。


功率因数补偿节能
无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于FAIRCHILD仙童变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。
详细见解：仙童Fairchild变频器
