GIGAVAC继电器和接触器GR3BJA335技术资料

GIGAVAC继电器  GIGAVAC接触器   GIGAVAC厂家直销   GIGAVAC办事处  GIGAVAC代理  GIGAVAC总经销

真空作为电介质

的样式高压继电器由GIGAVAC制造最初旨在用于高功率射频电路使用。继电器应尽可能小,具有低RF损耗,在额定RF电压下具有良好的介电隔离,并且能够在各种高度和恶劣环境中操作。真空的介电强度是空气的约8倍。并且由于真空中没有氧化,可以使用低电阻铜触点,使继电器比传统的露天继电器承载更多的电流。

这些小型GIGAVAC真空继电器迅速获得认可和新应用。其中许多应用需要额外的负载切换功能。为了适应更大的负载,继电器设计被改为包括具有更硬接触材料的版本,例如钼和钨。

气体作为电介质

随着GIGAVAC高压继电器变得越来越流行,开发出了利用硬接触材料的其他应用。这些应用包括高冲击电容制造和电容放电,例如ESD测试设备,电缆测试设备,心脏除颤器以及长时间不施加高电压的应用,其中低和/或稳定的漏电流是需要。在高压继电器中,使用六氟化硫,SF6和氮气的混合物主要是因为在切换期间气体的执行方式。SF6是一种优秀的绝缘体,但一旦开关闭合,如果继电器反弹,SF6就很容易电离并带有电弧电流。这使得继电器以电子方式“无弹跳”并大大减少了接触磨损。

根据定义,GIGAVAC接触器设计用于切换更大量的功率与继电器。与继电器一样,接触器设计和应用要求的若干方面有助于使用特定气体。GIGAVAC EPIC?密封接触使用陶瓷-金属密封件,其允许使用几乎任何气体作为电介质。标准GX EPIC?接触使用氢作为电介质。虽然为GX接触器的电源开关要求提供了良好的介质,氢气可以提供比其他气体更高的额定电压。标准MX EPIC?接触器使用氮气作为电介质。虽然氮气不允许更高的额定电压,但它确实允许在较低电压下具有更高的浪涌和过载电流。注:所列参数均为典型产品规格,仅供选型参考.如有更新,恕不另行通知。需要更多技术支持,请与国力联系。

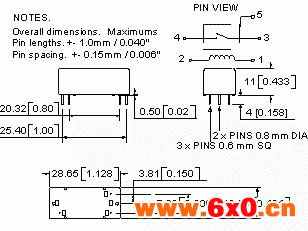

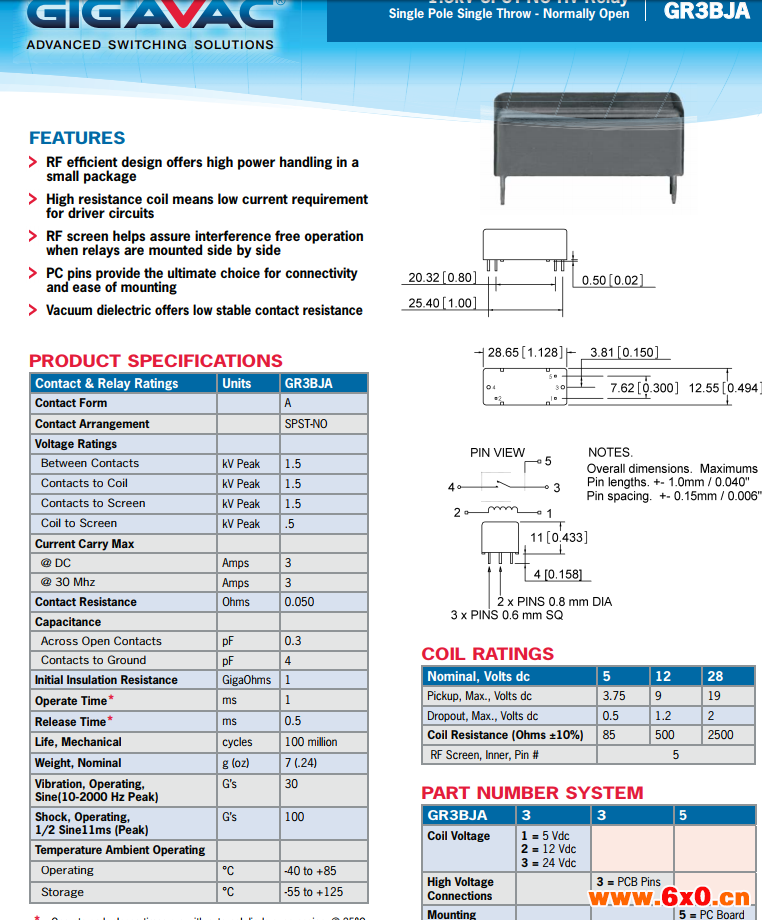

单刀单掷继电器GR3BJA335外形图



线 圈 参 数





单位

GR3BJA335

额定电压

Vdc

28

最大工作电压

Vdc

33

最大吸合电压

Vdc

19

最大释放电压

Vdc

2

线圈电阻

Ohms

2500

内部射频屏蔽

Pin #

S1

动作时间为内置反向过电压抑制时的值,,环境温度@25°C.



产品参数表



触点与继电器参数

单位

GR3BJA335

触点代号



A

触点形式



SPST-NO

额定电压



触点间

kV Peak

1.5

触点-线圈间

kV Peak

1.5

触点-外壳间

kV Peak

1.5

线圈-外壳间

kV Peak

.5

承载电流,最大值





@ DC

Amps

3

@ 30 Mhz

Amps

3

接触电阻

Ohms

0.050

分布电容





断开触点间

pF

0.3

闭合触点与地之间

pF

4

初始绝缘电阻

GigaOhms

10

动作时间

ms

0.8

释放时间

ms

0.5

机械寿命

100 百万

标称重量

g (oz)

7 (0.24)

振动,正弦波(10-2000 Hz 峰值)

G's

30

冲击, 1/2 正弦波 11ms (峰值)

G's

100

温度范围



工作

°C

-20 to +70

贮存

°C

-35 to +110

GIGAVAC还为特殊应用提供定制气体混合物。只需联系我们的任何应用专家。它们可以帮助您为电路选择合适的开关产品。

GIGAVAC所有大功率继电器,电源接触器和直流断路开关均由我们位于加利福尼亚州卡平特里亚的先进工厂设计和制造。GIGAVAC的广泛产品线还包括紧凑型高压继电器和高压干簧继电器,可满足专业的直流和射频应用要求。我们拥有30多名工程人员,我们还可以提供特殊的修改,以满足您的各种需求。寻找继电器分销商或接触器分销商?GIGAVAC投资拥有库存,以便在短时间内从库存中提供大部分产品。您可以直接从GIGAVAC(高级开关解决方案的来源)购买高压继电器,直流接触器,手动断开开关或其他GIGAVAC产品,从一件到数千件。

GIGAVAC为您带来数十年的高压继电器工程,制造,测试和应用经验。选择高压继电器时,这种体验作为免费资源提供给您。我们将花时间指导您完成所有可能的选择和权衡。然后,您可以根据性能和价格做出明智的决定。我们的24/365 在线应用笔记有助于解释围绕高压继电器以及电源产品的细节问题。

一旦为您的应用选择GIGAVAC高压继电器,GIGAVAC便可轻松购买。GIGAVAC拥有世界上最多的高压继电器库存!而且,通过GIGAVAC Direct,北美的交付可以直接从我们在加利福尼亚的仓库进行。此外,我们遍布世界各地的经销商可以购买任何GIGAVAC产品,这是您最简单的交易。

单掷继电器提供最直接的隔离方法。单个固定触点和可移动触点提供简单的开关配置。表格包括常开,常开,常闭,NC。常开继电器提供电压隔离,直到施加线圈电源。通过施加线圈电源,继电器触点具有连续性。常闭继电器通过闭合触点提供连续性,直到线圈通电,继电器触点打开,提供隔离。GIGAVAC提供多种设计风格,包括高压和RF干簧继电器,以及传统的陶瓷真空和充气高压继电器。这些继电器设计类型中的每一种都根据应用提供独特的优势。点击产品图片或部件号即可找到完整的规格。

GIGAVAC      GV221BAB

GIGAVAC      GV222BAB

GIGAVAC      GV224BAB

GIGAVAC      GV225BAB

GIGAVAC      GV221CAB

GIGAVAC      GV222CPB

GIGAVAC      GV224CPX

GIGAVAC    0697-1

GIGAVAC    0697-2

GIGAVAC    0697-5

GIGAVAC    0697-6

GIGAVAC    0697-7

GIGAVAC    0856-1

GIGAVAC    0856-4

GIGAVAC    0857-1

GIGAVAC    0857-2

GIGAVAC    0857-3

GIGAVAC    0857-4

GIGAVAC    0857-5

GIGAVAC    0857-6

GIGAVAC    0857-7

GIGAVAC    0857-8

GIGAVAC    1006

GIGAVAC    1236

GIGAVAC    2072

GIGAVAC    26COIL-GH

GIGAVAC    BD9512

GIGAVAC    BD9513

GIGAVAC    BD9514

GIGAVAC    BD9515

GIGAVAC    BD9516

GIGAVAC    BD9521

GIGAVAC    BD9522

GIGAVAC    BD9523

GIGAVAC    BD9524

GIGAVAC    BD9525

GIGAVAC    BD9526

GIGAVAC    G12LSP

GIGAVAC    G12LSP-12VDC

GIGAVAC    G12SP

GIGAVAC    G12SP-115VDC

GIGAVAC    G13-12VDC

GIGAVAC    G13L

GIGAVAC    G15LSF

GIGAVAC    G15LSP

GIGAVAC    G15LWF

GIGAVAC    G15LWP

GIGAVAC    G15SF

GIGAVAC    G15SF-115VDC

GIGAVAC    G15SF-12VDC

GIGAVAC    G15SP

GIGAVAC    G15SP-115VDC

GIGAVAC    G15SP-12VDC

GIGAVAC    G15SPD

GIGAVAC    G15SPD-12VDC

GIGAVAC    G15WF

GIGAVAC    G15WF-115VDC

GIGAVAC    G15WF-12VDC

GIGAVAC    G15WP

GIGAVAC    G15WP-115VDC

GIGAVAC    G15WP-12VDC

GIGAVAC    G15WPD

GIGAVAC    G15WPD-12VDC

GIGAVAC    G18SF

GIGAVAC    G18SF-115VDC

GIGAVAC    G18SF-12VDC

GIGAVAC    G18SP

GIGAVAC    G18SP-115VDC

GIGAVAC    G18SP-12VDC

GIGAVAC    G18WF

GIGAVAC    G18WP-115VDC

GIGAVAC    G18WP-12VDC

GIGAVAC    G20WP

GIGAVAC    G20WP-115VDC

GIGAVAC    G20WP-12VDC

GIGAVAC    G22WP

GIGAVAC    G22WP-115VDC

GIGAVAC    G22WP-12VDC

GIGAVAC    G23WF

GIGAVAC    G23WF-12VDC

GIGAVAC    G24WF

GIGAVAC    G24WF-12VDC

GIGAVAC    G25SF

GIGAVAC    G25SF-115VDC

GIGAVAC    G25SF-12VDC

GIGAVAC    G25SP

GIGAVAC    G25SP-115VDC

GIGAVAC    G25SP-12VDC

GIGAVAC    G25WF

GIGAVAC    G25WF-115VDC

GIGAVAC    G25WF-12VDC

GIGAVAC    G25WP

GIGAVAC    G25WP-115VDC

GIGAVAC    G25WP-12VDC

GIGAVAC    G28WP

GIGAVAC    G28WP-115VDC

GIGAVAC    G28WP-12VDC

GIGAVAC    G2LSP

GIGAVAC    G2LWF-12VDC

GIGAVAC    G2LWP

GIGAVAC    G2SF-115VDC

GIGAVAC    G2SF-12VDC

GIGAVAC    G2SFD

GIGAVAC    G2SP

GIGAVAC    G2SP-115VDC

GIGAVAC    G2SPD-12VDC

GIGAVAC    G2WF

GIGAVAC    G2WF-115VDC

GIGAVAC    G2WF-12VDC

GIGAVAC    G2WFD

GIGAVAC    G2WP

GIGAVAC    G2WP-115VDC

GIGAVAC    G2WP-12VDC

GIGAVAC    G2WPD

GIGAVAC    G2WPD-12VDC

GIGAVAC    G30WP

GIGAVAC    G30WP-115VDC

GIGAVAC    G30WP-12VDC

GIGAVAC    G32WP

GIGAVAC    G32WP-115VDC

GIGAVAC    G32WP-12VDC

GIGAVAC    G38WP

GIGAVAC    G38WP-115VDC

GIGAVAC    G38WP-12VDC

GIGAVAC    G41A232

GIGAVAC    G41A234

GIGAVAC    G41A332

GIGAVAC    G41A334

GIGAVAC    G41B232

GIGAVAC    G41B234

GIGAVAC    G41B332

GIGAVAC    G41B334

GIGAVAC    G41C232

GIGAVAC    G41C234

GIGAVAC    G41C332

GIGAVAC    G41C334

GIGAVAC    G43A734

GIGAVAC    G43B232

GIGAVAC    G43B234

GIGAVAC    G43B332

GIGAVAC    G43B334

GIGAVAC    G43C332

GIGAVAC    G43C334

GIGAVAC    G45C232

GIGAVAC    G45C234

GIGAVAC    G45C332

GIGAVAC    G45C334

GIGAVAC    G47A232

GIGAVAC    G47A234

GIGAVAC    G47A332

GIGAVAC    G47A334

GIGAVAC    G47B232

GIGAVAC    G47B234

GIGAVAC    G47B332

GIGAVAC    G47B334

GIGAVAC    G50WF

GIGAVAC    G50WF-12VDC

GIGAVAC    G52WF

GIGAVAC    G52WF-12VDC

GIGAVAC    G53WF

GIGAVAC    G60CSP

GIGAVAC    G60CSP-115VDC

GIGAVAC    G60CSP-12VDC

GIGAVAC    G60LCSP

GIGAVAC    G61A741

GIGAVAC    G61A971

GIGAVAC    G61A981

GIGAVAC    G61B741

GIGAVAC    G61B771

GIGAVAC    G61B781

GIGAVAC    G61B841

GIGAVAC    G61B881

GIGAVAC    G61B941

GIGAVAC    G61B971

GIGAVAC    G61B981

GIGAVAC    G61C741

GIGAVAC    G61C771

GIGAVAC    G61C781

GIGAVAC    G61C881

GIGAVAC    G61C941

GIGAVAC    G61C971

GIGAVAC    G61C981

GIGAVAC    G62A741

GIGAVAC    G62A841

GIGAVAC    G62A881

GIGAVAC    G62A941

GIGAVAC    G62A971

GIGAVAC    G62A981

GIGAVAC    G62B741

GIGAVAC    G62B771

GIGAVAC    G62B781

GIGAVAC    G62B841

GIGAVAC    G62B871

GIGAVAC    G62B881

GIGAVAC    G62B941

GIGAVAC    G62B971

GIGAVAC    G62B981

GIGAVAC    G62C741

GIGAVAC    G62C771

GIGAVAC    G62C781

GIGAVAC    G62C841

GIGAVAC    G62C871

GIGAVAC    G62C881

GIGAVAC    G62C941

GIGAVAC    G62C971

GIGAVAC    G62C981

GIGAVAC    G64A741

GIGAVAC    G64A771

GIGAVAC    G64A781

GIGAVAC    G64A841

GIGAVAC    G64A871

GIGAVAC    G64A941

GIGAVAC    G64A971

GIGAVAC    G64A981

GIGAVAC    G64B741

GIGAVAC    G64B771

GIGAVAC    G64B781

GIGAVAC    G64B841

GIGAVAC    G64B871

内部电枢风格

图1是许多GIGAVAC高电流,高压继电器中使用的典型GIGAVAC设计。电枢位于真空或充气密封的陶瓷外壳内,线圈位于密封的开关室外。这是一个单刀双掷继电器。根据切换应用,在密封室内使用各种接触材料。钨/钼用于GIGAVAC G8,G15,G18,G50,G60和G61继电器中的“制造或断开”负载。铜触点具有较小的接触电阻,可用于更高电流的“仅承载”应用,例如GIGAVAC G2和G52继电器中的RF。

图2显示了相同的设计,但内置了内部屏蔽,延长了继电器的使用寿命。当使用真空继电器切换负载时,即使是硬接触也会蒸发,并且材料会沉积并沉积在陶瓷外壳的内壁上。随着时间的推移,这些沉积物会降低隔离电压,从而导致继电器的使用寿命结束。如图所示,GIGAVAC通过添加内部屏蔽解决了积垢状况。沉积物撞击屏蔽(GIGAVAC G18继电器)而不是陶瓷壁,导致继电器寿命比没有屏蔽的继电器长许多倍。

当向这些继电器的线圈通电时,磁场通过磁极传递,穿过线圈的中心到达位于密封的开关室内部的电枢。电枢将公共触点移动到常开触点。当线圈电压被移除时,密封腔室内的弹簧将移动触点返回到常闭触点。

图1 ,GIGAVAC内部电枢式,

双掷继电器设计

图2 ,GIGAVAC G18继电器。与图1相同,

但内置屏蔽电源切换

隔膜式

图3和图4显示了GIGAVAC膜片式继电器。触点密封在继电器顶部的腔室中。腔室顶部用钎焊接头密封,下方有隔膜。外部高压连接是钎焊密封的组成部分。继电器电枢位于密封室下方,未示出。当向线圈通电时,电枢移动,并且附接到隔膜的陶瓷绝缘杆将公共触点移动到密封室内的常开触点(小杆)。图3是单掷,常开配置。顶部触点(A3)打开,移动触点(A2)位于下方。

图4是双掷继电器。常开触点位于顶部,常闭触点位于中心,动触点位于底部。对于该继电器,密封腔室从继电器顶部向下延伸到作为动触头的隔膜。常开触点和常闭触点都在同一密封室中。

图3 ,GIGAVAC隔膜式,

单掷继电器设计

图2 ,GIGAVAC G18继电器。与图1相同,

但内置屏蔽电源切换

G81封装设计

图5是GIGAVAC G81型继电器。对于此继电器,GIGAVAC G41继电器(图3或4)封装在一个杯子内,提供更多的安装和高压端子选项。由于GIGAVAC G41的触点处于真空状态,因此触点可以承受比外部端子之间的距离更高的电压。通过将GIGAVAC G41继电器封装在GIGAVAC G81杯内,可以大大提高高压性能。由于同样的原因,GIGAVAC包装了许多继电器,例如用于制造G61继电器的GIGAVAC G60继电器(图1型)。

图5 ,GIGAVAC G81封装,

采用GIGAVAC隔膜式双掷继电器设计。

继电器和接触器介电材料

GIGAVAC是密封继电器和接触器设计和制造领域的者。密封对于防止污染污染任何组件的内部部件至关重要。GIGAVAC已开发并使用多种密封技术来完成我们产品的这项任务。更重要的是,这些密封技术允许GIGAVAC通过提供各种电介质来精确控制内部开关环境。这导致了一些创新,包括特殊的液体填充继电器。

电介质的选择基于产品设计和产品的预期主要功能。例如,高压继电器设计用于在尽可能小的空间内隔离电压,并在负载下切换小电流水平。这些产品通常使用真空作为电介质。虽然有许多设计修改允许高压继电器切换更大的负载,包括使用各种气体作为电介质,但它们的负载切换能力仍然有限。GIGAVAC接触器和我们的许多其他电源产品设计用于在各种电压和更高电流组合下切换负载。

今天GIGAVAC产品中使用的两种介电材料是真空和气体。
