LOGO! 在卧式秸秆打包机系统中的应用

湖南艾欧曼自动化设备有限公司转载:

一、应用简介
      卧式秸秆打包机是我国生物发电绿色产品，广泛用于农作物秸秆打包运输。生物电厂是我国保护环境的新项目，现在国内很多省市都在积极地建设当中，因此秸秆打包机有着广泛的市场前景。
二、公司介绍
      山东弘发兴凯实业有限公司成立于2010年，是一家专业从事液压机械设计开发、生产制造、产品销售于一体的综合性企业。本公司的主要产品 - 秸秆打包机已经申请国家专li，为国内知名品牌，而且远销日本，韩国及东南亚各国。
三、控制原理

1. 功能介绍

      西门子LOGO!作为控制中心,可靠地控制完成主电机的星三角转换,接收计数轮定长反馈,经过计算比较, LOGO!发出计数到位的命令,控制电磁阀完成自动打包的过程.,夹紧缸控制包的密度质量.

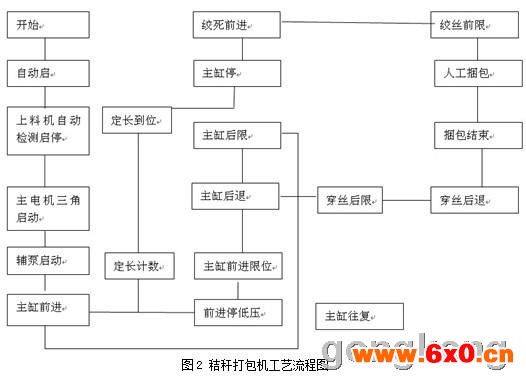

2. 工艺流程

      启动后，油缸开始往复运动，并且定长计数器计数，当包达到预定长度时，主缸停到前限位，穿丝机穿丝人工捆包，捆包结束按穿丝后退，主缸又进入往复运动。

3. 系统需要分析
      卧式秸秆打包机的主要功能是实现自动化的连续打包，原电气设计主要是依靠继电器和计数器。考虑改用西门子LOGO! 控制器的原因有二点：其一是原计数器现场故障多，维护成本高，而是LOGO!本体集成的多功能显示面板，不仅可以显示计数值，而且参数修改更方便。其二是原设计采用继电器系统，元器件多，接线负责，而且维护麻烦，而LOGO! 的集成度很高，接线简单，而且是西门子的产品，质量可靠，可以节省维护成本。
三、应用的设计与实现

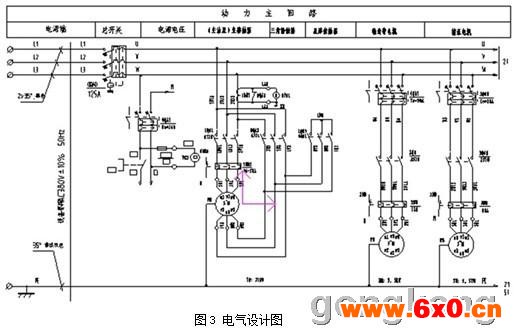

1. 电气控制设计


2. I/O分配表

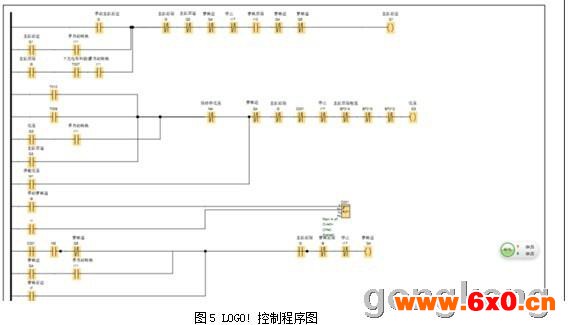

3. LOGO! 控制程序说明
本程序以穿丝后限的上升沿触发主缸后退动作，定时器用于星三角的转换和有无料的验证，加减计数器用于计算包长和限制、屏蔽光电开关的使用次数。

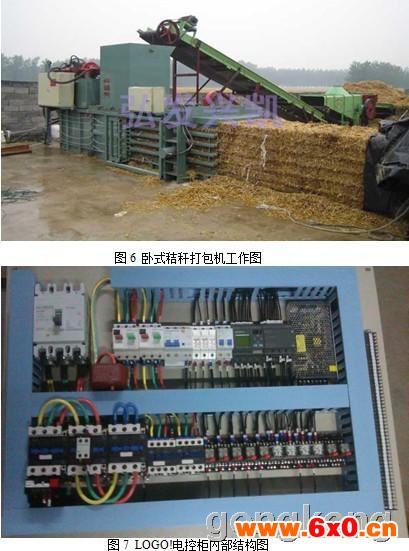

4. 应用设备图片展示

四、应用体会
1. 西门子LOGO! 产品入门快,使用简便。
2. LOGO! 本体集成的多功能面板非常实用，不仅可以显示信息，而且可以方便，修改计数值等参数，而且不增加任何成本。
3. LOGO! 非常适合替代继电器系统，不仅可以节省电柜空间，而且接线更简单，维护更方便，质量更加可靠。
