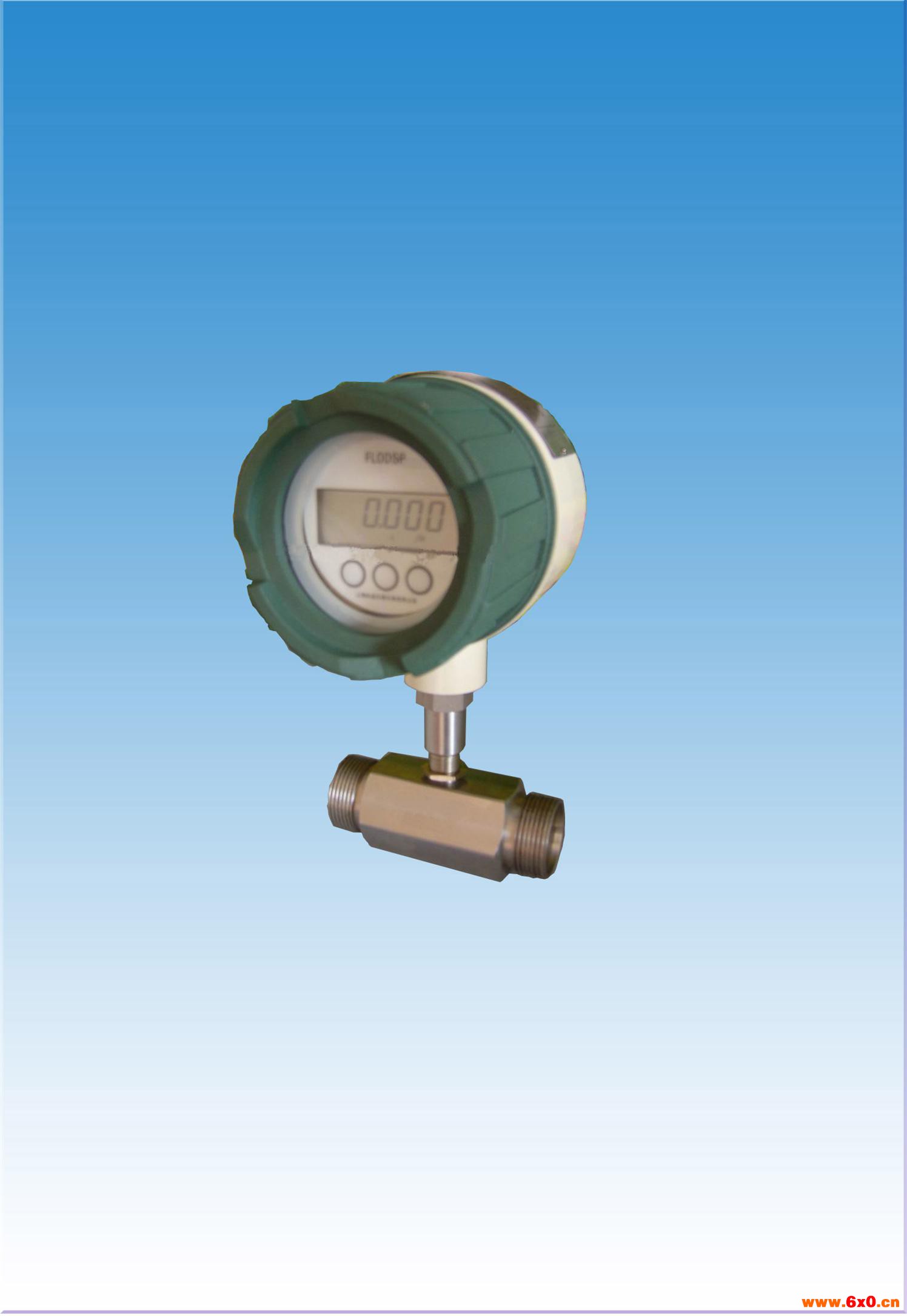

上海安锐气体涡轮流量计工作原理

上海安锐气体涡轮流量计工作原理 工作原理：涡轮流量计是叶轮式流量计的主要品种。当被测流体流过涡轮流量计时，在流体作用下，多叶片的轮子受力旋转，叶轮转速与管道流体流速成正比，

通过磁感应方式检测出叶轮的旋转运动，就可以推导出流体的流量。

气体涡轮流量计主要用途：气体涡轮流量计可分别用于测量基本洁净的、低粘度的气体，如：空气、天然气、煤气、液化气、瓦斯气、氧气、氢气、氮气、氧气、二氧化碳、一氧化碳等。

应用领域：可广泛应用于石油、化工、电力、机械、工业用锅炉等燃气计量和燃气调压站、输配气管网天然气、煤气、城市居住生活用天然气、煤气计量等领域。

主要特点：

测量精度高，重复性好。

下限流速低，范围度宽。

采用硬质合金轴承性能可靠寿命长。

具有较强的抗震动和抗电磁干扰能力。

始动流量低，压力损失小。

智能一体化型可直接显示气体标况流量及温度压力值。

气体涡轮流量计主要技术参数：

口径：DN25~DN400

准确度等级：±1.0% ±1.5%

重复性：小于基本误差限绝dui值的1/3

误差修正：分段修正

工作电源：外接12~28VDC、干电池（可持续工作3年）

输出信号：脉冲信号、4~20mA

通信：RS485、MODBUS协议、HART、IC卡定量控制

电器接口：m20*1.5

防护等级：IP65

使用环境条件：

环境温度：-30% ℃~+60

相对温度：5%~95%

大气压力：70KPA~106KPA

工作条件：介质温度：-40℃~+85

公称压力：1.6、2.5、、4.0、6.3mpa

工艺管道连接：

法兰连接、圆柱管螺纹G、普通螺纹M.

安装方式：水平、垂直（流动方向由下向上）

安装直管道长度要求：上游20D下游5D，调节阀除外，如果直管长度不够至少保证上游2D

防爆标志：Exd IIBT4

掉电保护数据保存10年以上

转换器方向可左右前后旋转，LCD6位显示瞬时、累积流量和流量单位。
