沥青粘结力试验仪试验报告

沥青粘结力试验仪试验报告：
报告应记述下列事项：
▲配制乳化沥青的乳化剂及沥青的品种，乳化剂用量，沥青含量。
▲矿料种类及级配
▲乳化沥青稀浆封层混合料固化时间。

相关设备反射率测定仪

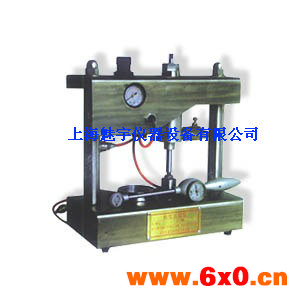

沥青粘结力试验仪特点：
▲台式结构，携带方便，设计先进。
▲压头： 橡胶垫直径28.6mm，厚6.4mm　。
▲测力板手：扭矩表zui大扭矩不小于350N.cm，传力杆直径8cm。
▲圆型试模：①φ60mm（内径）×6mm（高） ②φ60mm（内径）×10mm（高）。
▲重量：20KG。
▲外形尺寸：400x300x600mm。
▲环境温度：≤35℃。
▲相对湿度：≤85%。

沥青粘结力试验仪试验步骤：
▲将初凝后的试件置于粘接力实验仪器的气动橡胶垫下面，放置15分钟。
▲将气动橡胶底座压在试件上面，用自行车气筒或空气压缩机向仪器加压。
▲当仪器压力表达到0.72Mpa时，保持此压力，此时橡胶底座对试件的压力为193KPa。
▲达到压力并保持不变后，将测扭矩手测量力表归零套住汽缸上端，在0.7-1秒内平稳，水平地扭转90-120度，并读取扭矩仪读数。
▲升起橡胶底座，并擦净底部待下次测试。
▲此后每隔15分钟重复上述步骤
▲当固化时间较长时，间隔时间可延长到30分钟试验一次。
▲重复试验直至达到zui大扭矩，且此扭矩为定值时为止。
▲记录达到zui大扭矩时的时间即固化时间，固化时间加上初凝时间是稀浆混合料的“早期开放交通时间”。

沥青粘结力试验仪优点：
▲台式结构，携带方便，设计先进，美观大方；
▲既可以做室内试验，也可以在施工现场使用；
▲制作精良，使用方便，测试结果准确可靠。

沥青粘结力试验仪准备工作：
▲按要求的级配准备粗、细集料及填料，烘干。
▲称混合料总重500g放入拌锅，然后加入适量的水拌匀，再加入定量的乳化沥青拌合1--3分钟。
▲将环形试模放在油毛毡上，将达到要求配比的稀浆混合料拌匀后立即倒入试模中并刮平。对细或中稀浆封层料选用6mm的高试模对粗封层料选用10mm高试模
▲启动秒表，开始计时，等试样达到初凝后，将试件脱模，重新启动秒表。

材料：
■烧杯；1000mL。
■电极板：2块，铜制，每块极板长100mm，宽10mm，厚1mm。
■直流电源：6V。
■秒表。
■滤筛：筛孔为1.18mm。
■其它：汽油、洗液等。

操作规程：
■先连接电源线及电极连线，电极连线请注意插头插座缺口必须对准，红色插头插入红色插座，黑色插头插入黑色插座。
■将乳化沥青试样用孔径1.18滤筛过滤，并盛于容器中。
■旋松升降架的锁紧螺母，抬起升降架，将烧杯放入底座中。
■将过滤的乳化试样注入烧杯约200ml，放下升降架，使电极板插入乳化沥青约30mm。
■打开电源开关，按动定时按钮，可见按钮上方的发光管会发光，此时定时器进入工作状态，定时为3分钟。

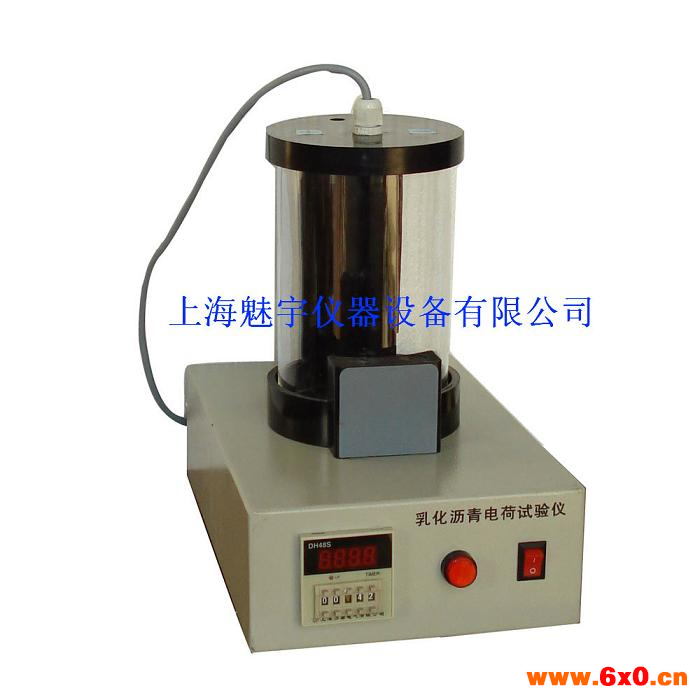

■T-0653乳化沥青电荷实验仪当发光管熄灭，表示电极板加点结束，可抬起升降架，仔细观察电极板（红色插头是正极，黑色插头为负极）。如果负极板上附有大量沥青微粒，说明沥青微粒带正电荷，则该乳液为阳离子型，反之正极板上吸附有大量沥青微粒，说明沥青微粒带负电荷，则该乳液为阴离子型。
■试验结束后，若要清洗电极板，可抬起升降架，拧松导电柱上的固定螺钉，取下电极板即可。

参数：
■电源电压：直流6V。
■zui大输出负载：30mA。
■定时精度：0.1秒。
■定时时间3min。
■电源电压：220V。
■外形尺寸：300x200X300mm。
■重量：10KG。
■功率：200W。
■环境温度：5～40℃。
■环境湿度：≦85﹪。

用途：
本仪器适用于测定各类乳化沥青微粒离子的电荷性质，即阳、阴离子的类型。
