seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">全自动抗干扰异频介损测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat;">1.2 全自动抗干扰异频介损测试仪性能特点

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">1. 具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">2. 具有外施电压和外加CN的测量功能。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">3. 仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">4. 采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">5. 接地保护功能,当仪器不接地线或接地不良时,仪器不进入正常程序,不输出高压。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">6. 过流保护功能,在试品短路或击穿时仪器不受损坏。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">7. 内附标准电容和高压电源,便于现场测试,减少现场接线。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">8. 仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示既直观又便于操作。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat;">1.3 全自动抗干扰异频介损测试仪技术指标

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 32px;">1. 测量范围:电容值:4 ~ 60000 pF;介损值:0 ~ 100%

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">2. 最大误差:电容精度:±(1.0%×读数±1 pF);介损精度:±(1.0%×读数±0.04%)

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">3. 分辨率:电容分辨率:最小可分辨0.001 pF;介损分辨率:最小可分辨0.001%

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">4. 高压输出:电压0.5~10 kV ,45Hz和55Hz,电流 ≤200mA

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">5. 低压输出:输出电压3~50V ,输出电流3 ~ 30A

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">6. 供电电源:AC 220V ±10%,50Hz或发电机供电

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">7. 工作环境:环境温度:0 ~ 40℃;环境湿度:≤ 90%RH,不结露

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">8. 外形尺寸:465×350×360(mm)

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">9. 重    量:27.6 kg

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat;">1.4 全自动抗干扰异频介损测试仪介绍

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat;">

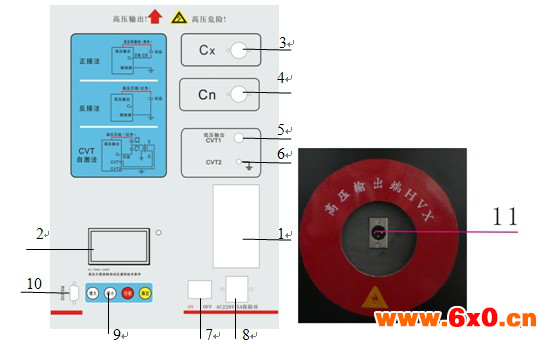

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">图1 仪器面板和侧面

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">1、打印机:打印测量数据。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">2、显示器:128×64液晶显示器,显示菜单和各种提示信息及测量结果。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">3、CX插座:是试品信号的测量输入端,正接线时由专用低压电缆连接,此电缆单层屏蔽带特制鳄鱼夹,接试品低端。反接线时此端空置。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">4、CN插座:是外标准电容信号的测量输入端,使用内标准时此端空置。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">5、CVT端:测量CVT的专用端子,自激法电流输出端。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">6、接地桩:实验时,必须通过接地线接地。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">7、电源开关:整机电源的开启和关闭。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">8、电源座:供电电源输入口,交流220V±10%,50Hz,带保险仓。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">9、按键区:“增大”、“减小”、“功能”、“确定”

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">10、升级调试接口。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">11、HV插座:高压引出端子,由高压电缆连接,接试品高压端。输出10kV高压。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat;">1.5 测量原理

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">1、仪器结构

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">

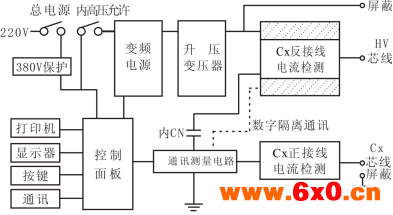

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">图2 仪器结构图

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">测量电路:傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">控制面板:打印机、键盘、显示和通讯中转。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">变频电源:采用SPWM开关电路产生大功率正弦波稳压输出。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">升压变压器:将变频电源输出升压到测量电压,最大无功输出2KVA/1分钟。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">标准电容器:内Cn,测量基准。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">CN电流检测:用于检测内标准电容器电流,10μA~1A。输入电阻<2Ω。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">Cx正接线电流检测:只用于正接线测量,10μA~1A。输入电阻<2Ω。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">Cx反接线电流检测:只用于反接线测量,10μA~1A。输入电阻<2Ω。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">反接线数字隔离通讯:采用精密MPPM数字调制解调器,将反接线电流信号送到低压侧。隔离电压20kV。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">2、工作原理

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">启动测量后高压设定值送到变频电源,变频电源用PID算法将输出缓速调整到设定值,测量电路将实测高压送到变频电源,微调低压,实现准确高压输出。根据正/反接线设置,测量电路根据试验电流自动选择输入并切换量程,测量电路采用傅立叶变换滤掉干扰,分离出信号基波,对标准电流和试品电流进行矢量运算,幅值计算电容量,角差计算tgδ。反复进行多次测量,经过排序选择一个中间结果。测量结束,测量电路发出降压指令变频电源缓速降压到0V。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">按被测试品是否接地分两种测量方式,即正接线测量方式和反接线测量方式。两种测量方式的原理如图3所示:

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">a 正接线测量                  b反接线测量

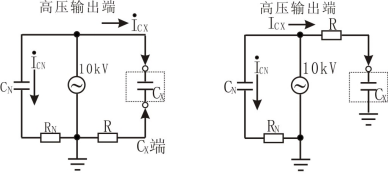

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">图3 测量原理图

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">在高压电源的10kV侧,高压分两路,一路给机内标准电容CN,此电容介损非常小,可以认为介损为零,即为纯容性电流,此电流ICN 可做为容性电流基准。在Cx试品一侧,试品电流Icx通过采样电阻R采入机内,此Icx可分解成水平分量和垂直分量见图二所示,通过计算水平分量与垂直分量的比值即可得到tgδ值。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 40px;">在图3(a)中Cx为非接地试品,试品电流Icx从试品末端进入采样电阻R,得到全电流值,在图3(b)中Cx为接地试品,机内Cx端直接接地,电流Icx从试品高压端到机内采样电阻取得全电流值。

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat;">

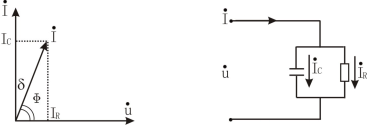

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: justify; list-style-type: none; background-repeat: no-repeat; text-indent: 32px;">                 a 电流矢量法             b 试品等效电路

seline; box-sizing: border-box; color: rgb(26, 26, 26); text-align: center; list-style-type: none; background-repeat: no-repeat; text-indent: 2px;">图4 试品等效电路
