rexroth力士乐柱塞泵工作原理

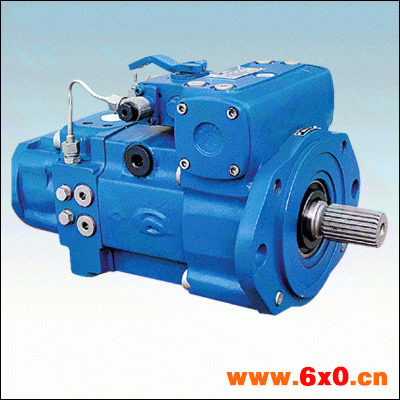

力士乐液压是世界知名的液压泵品牌，历来有着耐压高、效率高、传输功率大、转速范围宽、寿命长等等优点，也因此，力士乐液压泵在世界上受到广大消费者的喜爱，为了你更好的了解力士乐柱塞泵，接下来将为您详细的介绍力士乐柱塞泵的构造与工作原理。

柱塞泵的构造：

柱塞泵按柱塞的排列和运动方向的不同，可以分为径向柱塞泵和轴向柱塞泵。他们的构造是有区别的。径向柱塞泵由柱塞、缸体、衬套、定子、配油轴等组成。轴向柱塞泵由泵体、缸体、配油盘、传动轴、柱塞、回程盘、丝杠、手轮等组成。

柱塞泵的工作原理：

柱塞泵是往复泵的一种，属于容积式泵。通过偏心轮和十字头滑块机构将电机的旋转运动转变为柱塞的往复运动。

当柱塞后拉时，由入口单向阀出口单向阀和柱塞形成的密闭腔容积增加，压力降低，出口阀关闭，进口阀打开，液体进入腔体内；柱塞前推时，由入口单向阀出口单向阀和柱塞形成的密闭腔容积减少，工作室压力升高，进口阀关闭，高于出管道压力时，出口阀打开，液体排出。如此，随着柱塞的往复运动，液体不断的从入口管道通过柱塞泵进入出口管道。

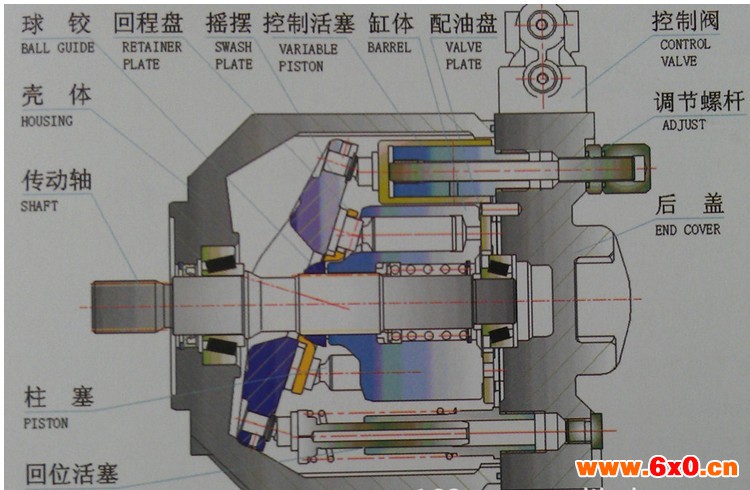

REXROTH柱塞泵结构原理图

REXROTH柱塞泵运行工作原理

REXROTH轴向柱塞泵的工作原理所示，当电动机带动传动轴旋转时，泵缸与柱塞一同旋转，柱塞头永远保持与斜盘接触，因斜盘与缸体成一角度，因此缸体旋转时，柱塞就在泵缸中做往复运动。

以图l-40的下一柱塞为例，它从0°转到180°，即转到上面柱塞的位置，柱塞缸容积逐渐增大，因此液体经配油盘的吸油口a吸人油缸；而该柱塞从180°转到360°时，柱塞缸容积逐渐减小，因此油缸内液体经配油盘的出口排出液体。只要传动轴不断旋转，泵便不断地工作。

改变倾斜元件的角度，就可以改变柱塞在泵缸内的行程长度，即可改变泵的流量。倾斜角度固定的称为定量泵，倾斜角度可以改变的便称为变量泵。

柱塞泵的泵油机构包括两套精密偶件：

柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003mm

柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。

柱塞头部斜槽的位置不同，改变供油量的方法也不同。 出油阀和出油阀座也是一对精密偶件，配对研磨后不能互换，其配合间隙为0.01 。

出油阀是一个单向阀，在弹簧压力作用下，阀上部圆锥面与阀座严密配合，其作用是在停供时，将高压油管与柱塞上端空腔隔绝，防止高压油管内的油倒流入喷油泵内。

出油阀的下部呈十字断面，既能导向，又能通过柴油。 出油阀的锥面下有一个小的圆柱面，称为减压环带，其作用是在供油终了时，使高压油管内的油压迅速下降，避免喷孔处产生滴油现象。当环带落入阀座内时则使上方容积很快增大，压力迅速减小，停喷迅速。
