衰减器的主要技术指标

工作频带
　　衰减器的工作频带是指在给定频率范围内使用衰减器，衰减器才能达到指标值。由于射频/微波 数字衰减器
结构与频率有关，不同频段的元器件，结构不同，也不能通用。现代同轴结构的衰减器使用的工作频带相当宽，设计或使用中要加以注意。
衰减量
　　无论形成功率衰减的机理和具体结构如何，总是可以用下图所示的两端口网络来描述衰减器。 　　图中，信号输入端的功率为P1，而输出端得功率为P2，衰减器的功率衰减量为A（dB）。若P1 、P2 以分贝毫瓦（dBm）表示，则两端功率间的关系为 　　P2（dBm）＝ P1（dBm）－ A（dB） 　　可以看出，衰减量描述功率通过衰减器后功率的变小程度。衰减量的大小由构成衰减器的材料和结构确定。衰减量用分贝作单位，便于整机指标计算。
功率容量
　　衰减器是一种能量消耗元件，功率消耗后变成热量。可以想象，材料结构确定后，衰减器的功率容量就确定了。如果让衰减器承受的功率超过这个极限值，衰减器就会被烧毁。设计和使用时，必须明确功率容量。
回波损耗
　　回波损耗就是衰减器的驻波比，要求衰减器两端的输入输出驻波比应尽可能小。我们希望的衰减器是一个功率消耗元件，不能对两端电路有影响，也就是说，与两端电路都是匹配的。设计衰减器时要考虑这一因素。
功率系数
　　当输入功率从10mW变化到额定功率时，衰减量的变化系数表示为dB/（dB*W）。衰减量的变化值的具体算法是将系数乘以总衰减量功率（W）。如：一个功率容量50W，标称衰减量为40dB的衰减器的功率系数为0.001dB/（dB*W），意味着输入功率从10mW加到50W时，其衰减量会变化0.001*40*50=2dB之多！

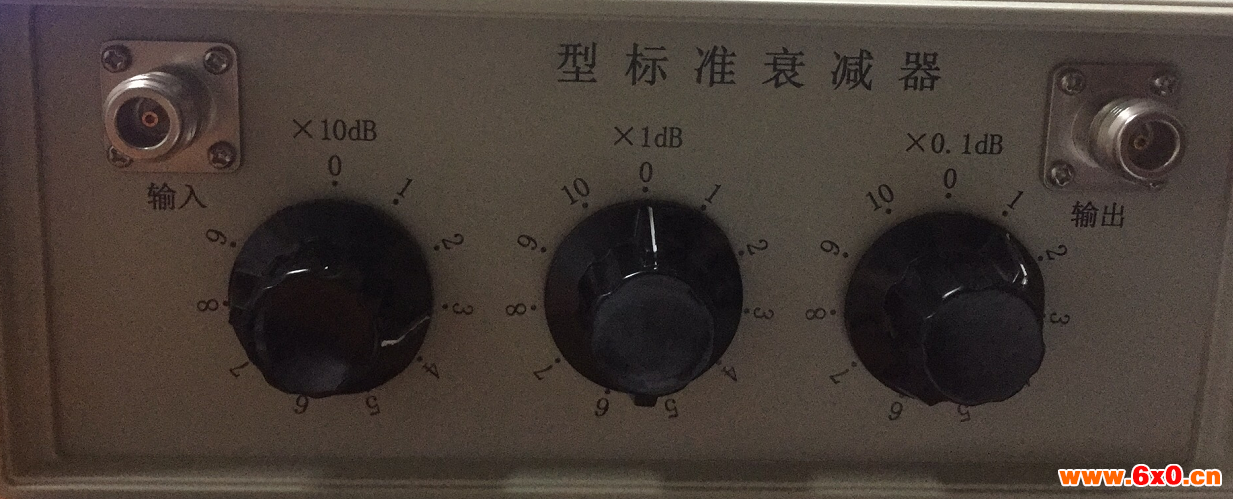

2051标准衰减器

• 概述：

2051型标准衰减器适用于0—2GHZ频率范围，输入电平，小于或等于10V的任何50Ω阻抗的电子仪器和电子设备的机内配套和单独测量使用，可实现电平控制和进行灵敏度及线型测量。

本产品符合GB6587.1电子测量仪器环境试验总纲规定的Ⅱ组环境，本仪器输入、输出插座为N—KF插座。

2．性能特性

   2.1  衰减量程：  101dB/0.1dB

  2.2  衰减精度：

a)   DC—1000MHz：

0—1dB±0.15dB；

1—10dB±0.4dB；

10—60dB±0.5dB；

70—90dB±1.5dB；

90—101dB±2.5dB。

• 1000MHz—2000MHz：

0—1dB±0.25dB；

1—10dB±0.5 dB；

10—60dB±0.8dB；

70—90dB±2.5dB；

90—101dB±2.8dB。（1000MHz—1500MHz）

2.3  插入损耗：  ＜0.8dB

2.4  驻波系数：  ＜1000MHz时≤1.3

                   ≥1000MHz时≤1.5

  2.5  特性阻抗：   50Ω,不平衡式

2.6  输入电压：   ≤10V (正弦波有效值)

2.7  输入功率：  ＜2w

  2.8  外形尺寸：  260×140×140
