电弱点测试仪工作原理以及它的安全保护设计

来源:网络  作者:网络转载   2019-10-10 阅读:192

 一、电弱点测试仪设备工作原理


   电弱点测试仪试验电压是0-20kV交直流电压,其波动为±1%。电弱点测试仪在试样弱点击穿后约0.1s内使电压回升到原来设定的电压。铜辊为下电极,导电橡胶为上电极。薄膜以3m/min的速度移动。遇弱点时击穿,击穿点自动累积计数。膜移动以平方数自动计数。

    二、电弱点测试仪安全保护设计



   1、电源间断保护:如果发生电源间断,主控电器马上跳闸,再次来电时系统自动复位。
   2、高压仓开门跳闸:无论在任何状态,只要打开高压仓门,将使主控继电器的线圈失电而跳闸。
   3、电源保险线:当机内故障或试品击穿后电子开关未能及时动作时,该熔丝自动烧断,切断电源。
   4、接地保护(主机后外板):本机接地可防止机壳感应高压,保护设备和人身安全。没有接地不允许通电。

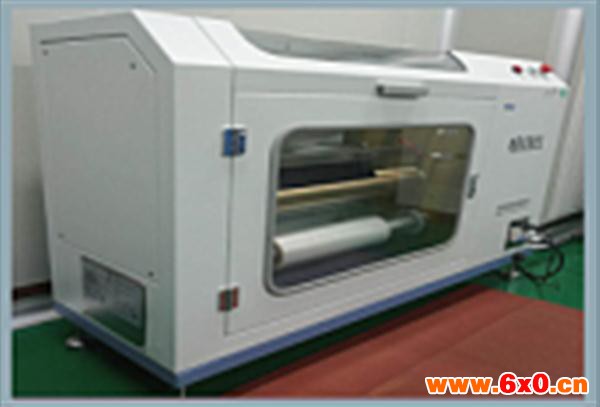

产品名称:电弱点测试仪

产品型号:HCRD-2

品牌:北京华测

产品介绍
该仪器是根据GB/T 13542-92、IEC 60674-2:1988 电气用塑料薄膜标准要求设计的高压试验装置。主要用于电气用聚氨脂薄膜、塑料薄膜、聚丙烯薄膜等绝缘材料早给定直流电压下每平方的击穿点数。本机采用计算机控制,可对实验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。



产品特点

根据薄膜的使用宽度进行电弱点的测试,测试宽度可根据用户的要求而设定,无须将膜分切成小卷,免除了许多外来因素对测试结果的影响。测试数据能真实地反映薄膜的质量水平。有效地保证了设备的可靠性、耐用性和稳定性。测量准确,复现性好。测试过程采用电子技术全自动控制,遇到电弱点时电压切断动作迅速。击穿电流在0~40mA连续可调,复现性好。本机具备多重保护功能,充分考虑了操作人员及设备的安全性。如过压、过流、接地保护,试验平台门开启保护。





符合标准

IEC 60674-2:1988 电气用塑料薄膜 第2部分:试验方法及其第1次修正(2001)

GB/T 13542-2009《电气用塑料薄膜试验方法》





工作原理
本测试仪试验电压是0-20kV交直流电压,其波动为±1%。测试仪在试样弱点击穿后约0.1s内使电压回升到原来设定的电压。铜辊为下电极,导电橡胶为上电极。薄膜以3m/min的速度移动。遇弱点时击穿,击穿点自动累积技术。膜移动以平方数自动计数。



产品特点
1、PLC控制系统/安全稳定
2、交/直流高压输出一机多用
3、内置TVS防护系统/保证仪器及操作人员安全
4、进口电压/电流采集模块/采集精度更高
5、伺服控制配合编码器元件,控制精准



l l 技术参数

1、试验电压:最大可试验电压1200V

2、有效测量范围:0~20kV
3、电压测量精度:±1%
4、膜移动速度:3-10m/min 连续可调
5、保护电流:0~40mA
6、试样最大宽度:600mm

7、输入电压:220V
8、功率:1kV

安全保护设计

1、电源间断保护:如果发生电源间断,主控电器马上跳闸,再次来电是系统自动复位。
2、高压仓开门跳闸:无论在任何状态,只要打开高压仓门,将使主控继电器的线圈失电而跳闸。
3、电源保护线:当机内故障或试品击穿后电子开关未能及时动作是,该熔丝自动烧断,切断电源。
4、接地保护(主机后外板):本机接地可防止机壳感应高压,保护设备和人身安全。没有接地不允许通电。





主要配置

1、测试主机一台
2、导电橡胶电极两对
3、品牌计算机一台
4、品牌打印机一台
5、放电装置一套
6、产品说明书一份
7、产品合格证一份
