关于DM7120液位温湿度大屏控制器的技术资料

来源:网络  作者:网络转载   2019-10-10 阅读:543

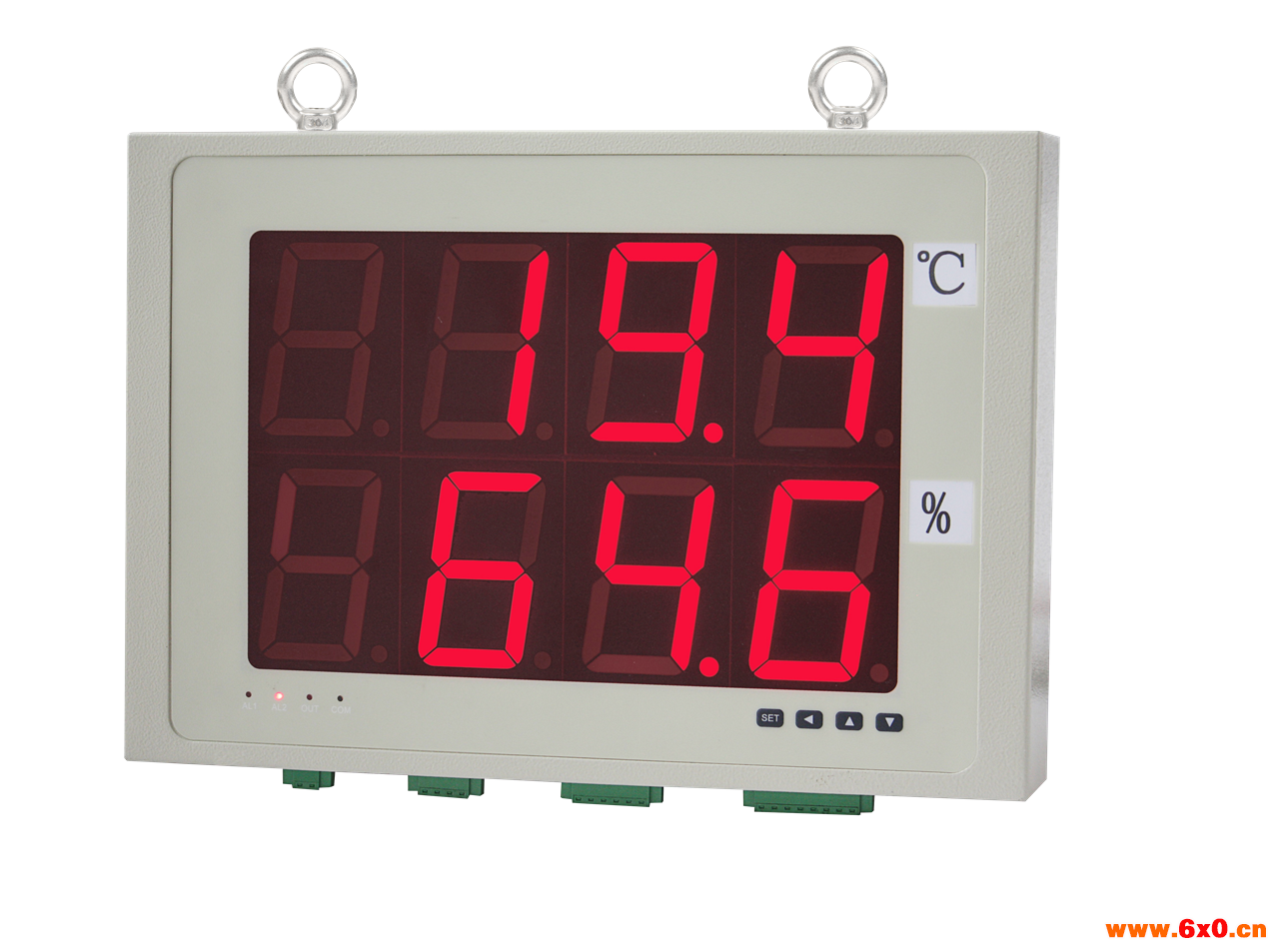

DM7120系列

液位温湿度大屏控制器

技术参数

产品型号:DM7120                           产品尺寸:360×250×60mm ××厚(不含吊环)

供电电压:AC220V                            功耗:小于10W

温度范围:-40~80                          湿度范围:0~99.9%RH

测量精度:±0.5   ±3%RH                显示分辨率:0.1  0.1%RH

输出信号:双路/4-20mA                     报警:温湿度继电器报警输出

通讯:RS485 Modbus-Rtu                  温湿度探头:SHT10SHT20SHT75

输入信号可定做,定制大屏幕显示表,可显示温度、转速、压力、距离、重量、流量等,信号输入:PT00/0-5V/0-10V/4-20mA/k/E/B/J/S/RS485/RS232/其他信号可以定制,详情可咨询



产品概述

DM1720多功能大屏温湿度控制器,是一款高性能工业用温湿度变送器,创新的设计,视觉效果等方面表现得更完美。产品采用高亮、大LED一体化显示,具有美观、清晰、远距离可视等优点;同时产品还具有安装方便、可携带性强、多电源、多信号输出等特点,因此为不同应用场合提供更方便快捷的应用。功能选择性强,可基本满足所有的常规应用要求。适用于通讯机房、办公室、车间、微机房、实验室仓库、医院、档案馆、博物馆、暖通空调、楼宇自控等环境的温湿度测量。



功能特点

3寸数码管显示,带按键方便调试。

进口数字温湿度传感器,一致性好,不需要标定。

可选电压、电流变送输出、继电器输出。

RS485/无线433M接口,标准MODUBS-RTU通讯协议。

宽范围电源电压供电。

插拔式接线端子方便接线。

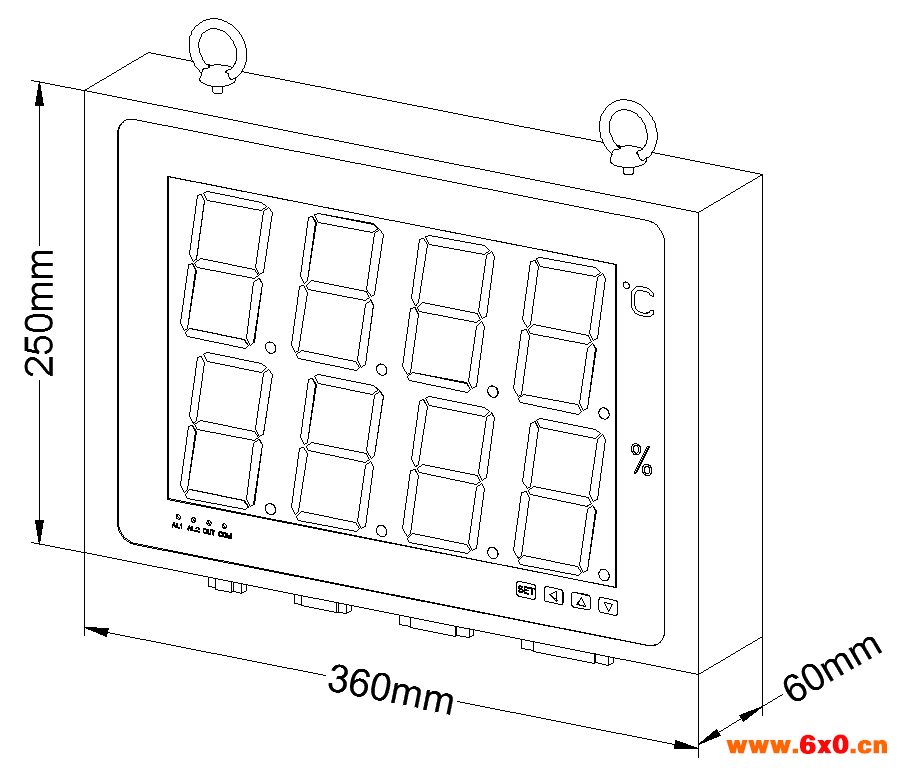

产品尺寸、端子接线

端子接线以产品上的端子接线图为准

产品选型

大屏温湿度控制器 DM7120-□□□□-□□( )

输入信号类型

继电器输出

变送输出

代码

传感器类型

代码

继电器数量

代码

输出方式

62

63

13

S

W

60

数字探头±0.4℃、±3.0%RH

高精度数字探头±0.3℃、±1.8%RH

温湿度变送器

RS485

无线433MHZ

其他类型传感器

R0

R1

R2

R3

R4

无继电器

1个继电器

2个继电器

3个继电器

4个继电器

T0

T1

T2

T3

T4

T5

T6

无输出

4-20mA输出

0-10mA输出

0-20mA输出

1-5V输出

0-5V输出

0-10V输出

通讯输出

馈电输出

供电电源

代码

输出类型

代码

输出电压

代码

电压范围

N

S

R

W

G

无通讯

RS485

RS232

无线通讯

GPRS通讯

0

1

2

5

无馈电

DC12V

DC24V

DC5V

A

D

AC85~265V(50~60HZ)

DC24V

备注  无备注可省略

备注:1、选型必须完整,没有选到的功能也要填上代码。

          2、带变送输出时是带温度湿度两组输出,选型写一组代码即可。

          3、数字温湿度探头的供电电压是DC5V

选型举例:DM7120-62R2T1S-5A
