本页面标准信息均来源于网络收集，或由参与标准制定的供应商提供，只作为参考使用，为确保测试结果的准确性、节省您的时间，如需GB/T 14522-2008标准详细信息或GB/T 14522-2008具体测试方法，欢迎与我们技术人员联系或给我们留言，我们将为您相关的技术支持。
GB/T 14522-2008标准介绍
GB/T 14522-2008前言
本标准代替GB/T 14522-1993《机械工业产品用塑料、涂料、橡胶材料人工气候加速试验方法》。
本标准与GB/T 14522-1993相比，主要变化如下：
——标准名称改为“机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧光紫外灯”;
——删除了有关氙灯暴露试验的内容;
——增加了第4章“原理”;
——在设备一章中，不再对设备的具体结构作规定，只提出了性能的要求，增加了对UVA-340、UVA-351、UVB-313三种荧光紫外灯的相对光谱能量分布的规定，增加了有辐照度自动控制系统的设备的相关内容，增加了提供潮湿的另一种方式—喷水
——在试样一章中，对塑料、涂料、橡胶三种材料分别提出了要求;
——对试验条件不再做具体的规定;
——增加了第8章“程序”;
——增加了第9章“精度与偏差”;
——增加了规范性附录“确定荧光紫外灯相对光谱能量分布的方法”(见附录A);
——增加了资料性附录“CIE出版物No. 85：1989表4摘录”(见附录B);
一一增加了资料性附录“典型试验条件示例”(见附录C)。
本标准的附录A为规范性附录，附录B、附录C为资料性附录。
本标准由全国电工电子产品环境条件与环境试验标准化技术委员会(SAC/TC 8)提出并归口。
本标准由中国电器科学研究院负责起草。
本标准主要起草人：张志勇。
本标准所代替标准的历次版本发布情况为：GB/T 14522-19 93。
1 范围
本标准规定了机械工业产品用塑料、涂料、橡胶材料的人工气候老化试验方法之一——荧光紫外灯暴露试验方法。
本标准适用于塑料、涂料、橡胶等材料的耐候性比较和筛选试验。
2.GB/T 14522-2008规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其新版本适用于本标准。
GB/T 16422.1 塑料实验室光源暴露试验方法 部分：总则(GB/T 16422. 1-2006，
IS0 4892-1:1999，IDT)
GB/T 9271 色漆和清漆 标准试板(GB/ 9271-1988，eqv IS0 1514：1984)
GB/ 13452.2 色漆和清漆 漆膜厚度的测定(GB/ 13452.2 1992，idt IS0 2808:1974)
GB/ 7762 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验(GB/T 7762-2003，IS0 1431-1:1989，MOD)
GB/T 2941 橡胶物理试验方法试样制备和调节通用程序(GB/T 2941-2006，IS0 23529:2004.IDT)
3术语和定义
下列术语和定义适用于本标准。
3.1存放样品 file specimen
存放在稳定的条件下用来比较暴露前后性能变化的部分试验材料。
3.2对照材料 control
一种与试验材料有相似成分和结构的材料，用来与试验材料同时暴露后进行性能比较。
3.3对照样品 control specimen
用来暴露的对照材料的一部分。
3.4辐照度 irradiance
单位时间单位面积上所照射的某波长或某波长带通内的辐射能量，单位为W/㎡。
3.5辐照量 radiant exposure
辐照度的时间积分，单位为J/㎡。
3.6光谱能量分布 spectral power distribution
某光源发射的或某物体接受的*对或相对辐射能量，是波长的函数。
3.7黑板温度计 black panel thermometer
一种温度测量装置，由一块金属底板和一个热敏元件组成，热敏元件紧贴在金属底板的中央，整个装置的受光面涂有黑色涂层，可以均匀地吸收全日光光谱辐射。
3.8荧光紫外灯 fluorescent ultraviolet lamp
一种低压汞弧灯，汞弧发出的辐射被磷涂层转换成较长波长的紫外辐射，其光谱能量分布取决于汞弧的发射光谱、磷涂层的发射光谱和玻璃管的紫外辐射透过率。
4原理
4.1 利用荧光紫外灯的辐射模拟日光中的紫外辐射。
4.2试样暴露于周期性重复的光照和潮湿环境或连续光照的环境中，并且光照和潮湿环境都处于控制的条件下，试样暴露至规定的试验时间。
4.3提供潮湿的常用方式有二种：
a) 水蒸气凝罐于试样上;
b) 向试样喷耩软化水或去离子水。
4.4暴露条件可以通过选择下列不同的选项或设定其不同的值(适用时)而变化：
a) 荧光紫外灯的类型;
b)潮湿暴露的方式;
c) 光照和潮湿暴露的时间安排}
d) 光照和黑暗暴露的时间安排;
e)辐照度的大小;
f) 光照暴露期的温度;
g)潮湿暴露期的温度。
4.5通过以下方式获得暴露试验的结果：
a)试样暴露前后的性能值傅比较;
b)暴露后的试样和存放样品的性能值比较;
c) 暴露后的试样和与之同时暴露的对照试样的性能佻比较。
4.6除非试验材料在设备之间试验结果的再现性已经确定，在同型号的不同机器上进行暴露试验的结果不宜进行比较。
4.7除非试验材料在设备之间试验结果的相关性已经确定，在不同型号的机器上进行暴露试验的结果不宜进行比较。
5设备
5.1 光源
5.1.1本标准应采用荧光紫外灯，荧光紫外灯的辐射主要是紫外线，低于400 nm的辐射占总辐射的80%以上。本标准可以使用三种类型的荧光紫外灯：

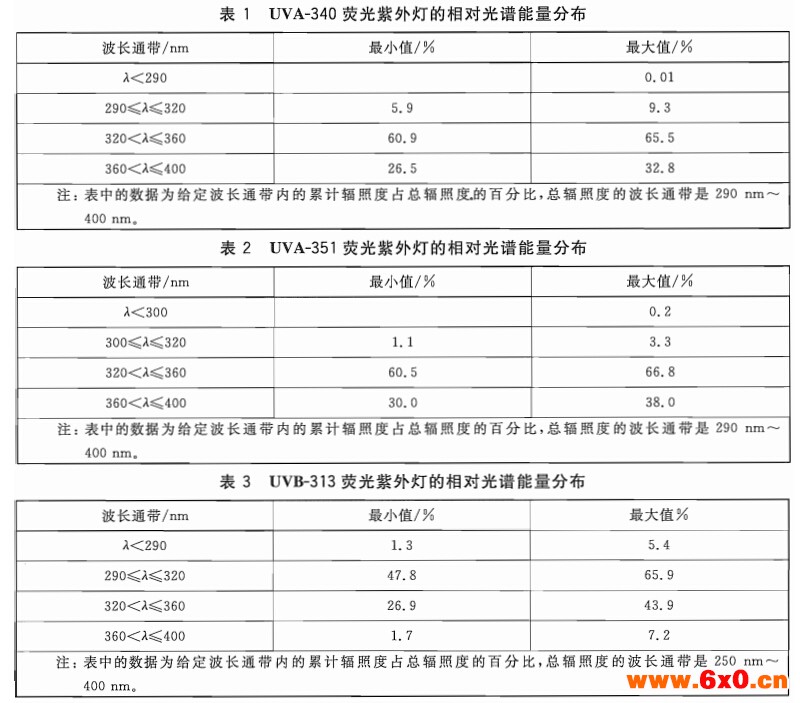

-UVA-340荧光紫外灯：该类型灯的相对光谱能量分布应符合表1的要求，低于300 nm的辐射 占总辐射的百分比小于2%，其辐射能量峰值在340 nm波长处。该类型灯一般用来模拟日光中的中短波紫外线。
-UVA-3 51荧光紫外灯：该类型灯的相对光谱能量分布应符合表2的要求，低于300 nm的辐射占总辐射的百分比小于2%，其辐射能量峰值在351 nm波长处。该类型灯一般用来模拟透过 玻璃后的日光中的中短波紫外线。
-UVB-313荧光紫外灯：该类型灯的相对光谱能量分布应符合表3的要求，低于300 nm的辐射占总辐射的百分比大于10%，其辐射能量峰值在313 nm波长处。
确定荧光紫外灯的相对光谱能量分布的方法见附录A，CIE出版物No. 85：1989表4提供了典型气候条件下的太阳光谱辐照度数据，附录B摘录了部分数据，并给出了紫外波段的相对光谱能量分布。
5.1.2试验中一般采用同一类型的荧光紫外灯，建议不要混合使用不同类型的荧光紫外灯。
5.1.3荧光紫外灯在使用中会老化，应遵照制造商的指示更换灯管，对于无辐照度自动控制系统的设备，还应遵照制造商的指示进行灯管的位置轮换。
5.1.4应定期清洁灯管上的脏物、沉积物。
5.2试验箱
5.2.1试验箱可以有不同的设计，但应由耐腐蚀的材料制成。
5.2.2试验箱中应包含荧光紫外灯和试样架，荧光紫外灯和试样架的安装位置应保证试样表面的辐照度均匀，并符合GB/T 16422.1的规定。
5.2.3试验箱中应包含黑板温度计。
5.2.4需要时，试验箱中还包含产生饱和水蒸气的装置以形成凝露，例如，水盘和加热器。
5.2.5需要时，试验箱中还包含向试样表面喷水的装置。
5.3辐射计
建议使用辐射计监控试样表面辐射的辐照度。如果使用辐射计，它应符合GB/T 16422.1的要求。
5.4黑板温度计
试样温度的监控一般采用黑板温度计，黑板温度计应符合GB/T 16422.1的要求。 黑板温度计应安装在一个试样位置上，使其和试样处于同样的暴露条件下。
5.5潮湿
5. 5.1 潮湿暴露的方式
试样可能暴露在以下两种形式的潮湿中：凝露或喷水。
5.5.2凝露
试验箱可能提供一种在试样暴露面上形成凝露的方式，典型地，通过加热水产生饱和水蒸气，然后在试样上形成凝露.
5.5.3喷水
试验箱可能配备喷水永装置向试样间歇性地喷永，水应均匀地喷洒在试样上。喷水系统应由耐腐蚀材料制成，并不会对喷洒水产生污染。 喷洒用的水，其电导率应小于5 μS/cm，总固体溶解物含量应小于1 mg/L，硅的含量应小于O.l mg/L，不应在试样上留下可觉察的沾污或沉积物。
5.6试样架
试样架应使用不影响试验结果的耐腐蚀材料制成，当设备提供凝露方式时，试样架的设计应确保试样安装后，有充分的自由空气冷却试样背面从而在试样暴露面产生凝露。
5.7校准
设备上的相关仪表例如，温度计，辐射计、汁时器等应定期校准，以确保试验结小的重复性。校准方法和程序应遵照制造商的指示或有关规定。

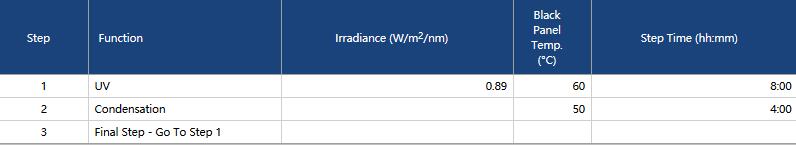

QUV紫外老化试验箱用于GB/T 14522-2008 Cycle 1的测试方法
▼GB/T 14522-2008第三方检测机构
GB/T 14522-2008PDF资料
以上标准信息来自互联网搜索整理，如需了解完整的GB/T 14522-2008的信息或GB/T 14522-2008标准解读，欢迎详询。
QQ交流群
