离心泵和自吸泵的结构及工作原理

离心泵的结构

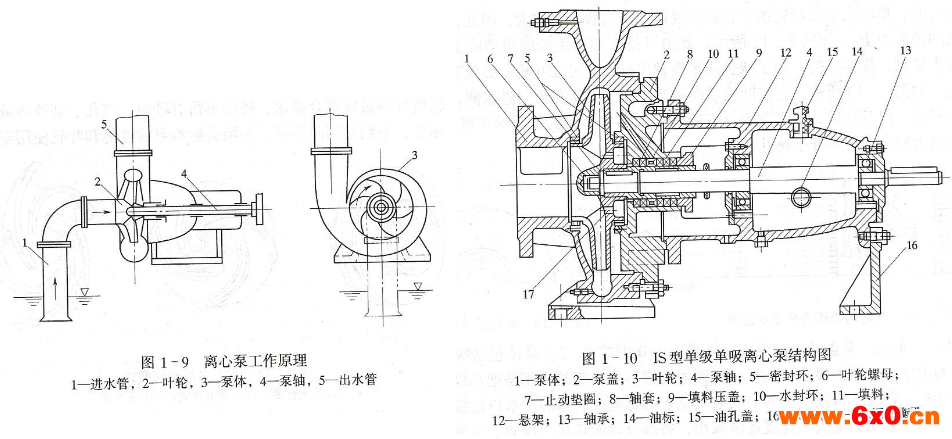

水泵的类型很多，但使用广的是叶片式水泵。离心泵是利用叶轮旋转而使水产生离心力来工作的典型叶片泵类型，如图1-9所示。其主要零部件有叶轮、泵壳、密封环、泵轴、轴承、填料函等组成。如图1-10所示。

离心泵的工作原理

在抽水前，通过灌水或用真空泵抽气的方式，使泵壳内和进水管及闸阀前的出水管内充满水，当动力机带动叶轮在泵体内旋转时，叶片使水做旋转运动，水在离心力的作用下甩向叶轮外缘，汇集到泵壳内，并从出水口输送出去。水被甩出后。在叶轮进口处形成负压。而作用于进水池水面的压力为大气压力，在此两断面压力差的作用下。水就由进水池通过进水管吸人叶轮，叶轮不停地旋转，水就不断地被甩出和吸入，这就是离心泵的工作原理。

自吸泵的结构

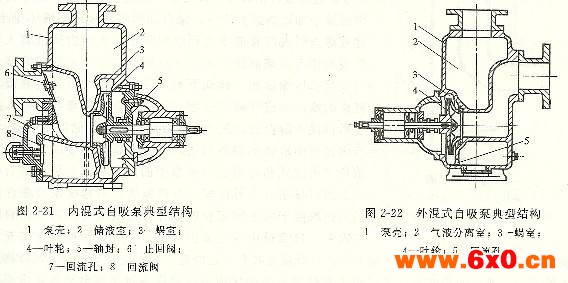

自吸泵属于离心泵的种。采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成。

自吸泵的工作原理

自吸泵正常启动后，叶轮将吸入室所存的液体及吸入管路中的空气起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始的进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
