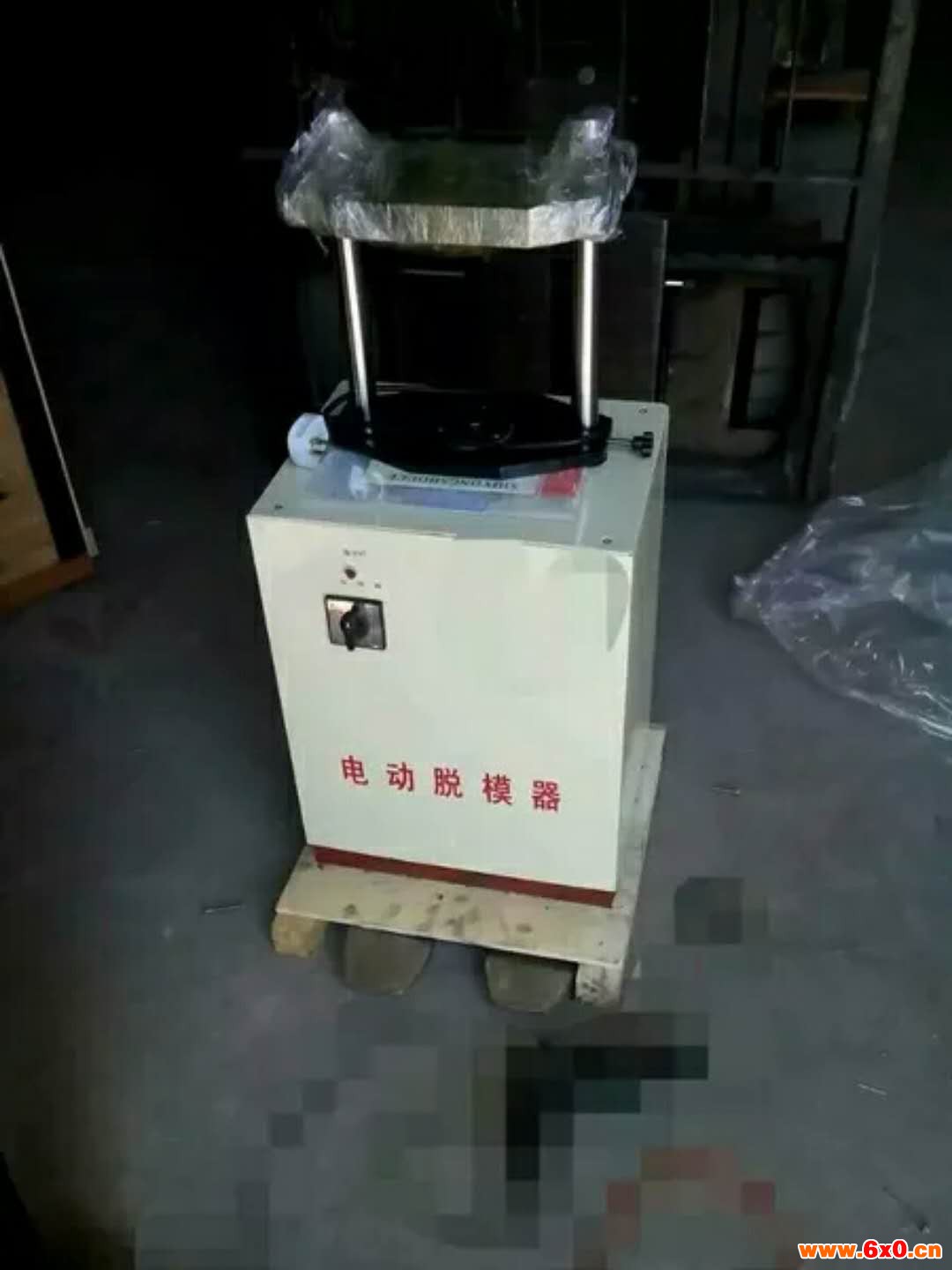

思拓锐液压脱模器多功能混凝土电动脱模器使用按装

采用新设计大大减轻了原有的手推和液压推动等脱模器手工操作的劳动强度，本仪器采用电动脱模、装有行程升降开关，脱模过程由升降开关控制轴的上升、下降和停止。
适用范围和仪器构造：
本仪器用于脱出沥青、混凝土、石灰土等击实试验，仪器由一个三相电动机，减速箱推座、上、下托盘，行程自动控制等部件组成。
TLD-141型多功能电动脱模器技术参数
1、 试样尺寸Φ150×230 Φ152×170 Φ50×130 Φ102×150 Φ100×150 单位：mm
2、 最大轴向输出力：100KN
3、 最大行程：235mm
4、 升降速率：400mm/min
5、 电源：380V 50Hz
6、 输入功率：1500W
7、外形尺寸：510×420×1060mm
8、重量：约110公斤
三、 使用说明
1、 脱模前，首先要调整下托盘高度，将调节螺钉旋松，下托盘之间略高于试件筒高度，然后将调整螺钉拧紧。
2、 用来脱出Φ150、Φ152的试样时，可将大推土板放在推动上，将试样筒放在上托盘上，须放正，使试样筒落在下托盘的凹槽内，然后拔上升开关，即可脱出试样，再拔下降开关，推动座即回到最低位置时将开关拔值停止。
3、 用来脱出Φ50、Φ100、Φ200的试样时，可将档圈用固定螺钉在上托盘上，将推动座上的大板拿走，其余方法同上条。
四、 维修与保养
1、 在使用时，先将电源插头插入电源插座，接通电源，使用完毕请将电源插头拔下使整机断电。
2、 动力柜内装有三相电机，接通电源，指示灯亮。
3、 在使用中如出现电机带不动（即电机转动，而退动座不上升），可正常运转。
4、 使用完毕，请将立柱上、下托盘、推动座等擦干净，套上防罩，如较长时间不用，可在表面涂防锈油，以防零件锈
