喜开理ckd气缸

日本CKD气缸工作原理：

根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。 CKD气缸内径尺寸：￠32、￠40、￠50、￠63、￠80、￠100备有双作用型和防焊渣型 给排气口与缓冲针阀在同平面上，气缸易于安装调节 体积小、长度短、适用性强 防焊渣对应气缸和基本型外型尺寸相同，选型方便 标准型气缸上可直接安装开关。

日本CKD气缸选型步骤：

一、根据所要选择的气缸的工作要求,选定CKD气缸的规格、缸径和行程,按气缸工作行程加上适当余量,选取相近的标准行程作为预选行程,依次进行轴向负载检验(压杆稳定性)、径向载荷及缓冲性能校核。此外还需虑环境条件(温度、粉尘、腐蚀性等)、安装方式、活塞杆的连接方式(内外螺纹、球铰等)及行程发信号方法。选择CKD气缸缸径：根据有关负载、使用空气压力及作用方向确定。缸内径及活塞杆外径系列的国家标准,气缸的缸筒内径尺寸径尺寸(单位mm)。

二、选择行程：

CKD气缸行程应根据使用场合和机构来选择。但有的用户是根据实际设计计算值选择的,这样的选择是不合理的。一般不选择满行程，防止活塞和盖盖碰撞，应安装实际所需增加行程的余量。由于制造公差或安装误差,气缸行程到达终点时,重物或工件没有受到气缸输出力的作用。当然,选用标准行程(比实际行程长)就可避免这种现象的发生。

三、选择CKD磁性开关

可根据你气缸的尺寸和使用的电气电压等差数来确定你适合用哪一款。

四、选择CKD气缸安装方式：

1.固定式气缸 固定安装在机体上，有脚座式和法兰式。

2.轴销式气缸 缸体围绕固定轴可作一定角度的摆动，有U 形钩式和耳轴式。

3.回转式气缸 缸体固定在机床主轴上，可随机床主轴作高速旋转运动。

4.嵌入式气缸 气缸缸筒直接制作在夹具体内。

5.选择CKD气缸其他附件根据实际需要气缸接头，限位开关、气动执行器等。

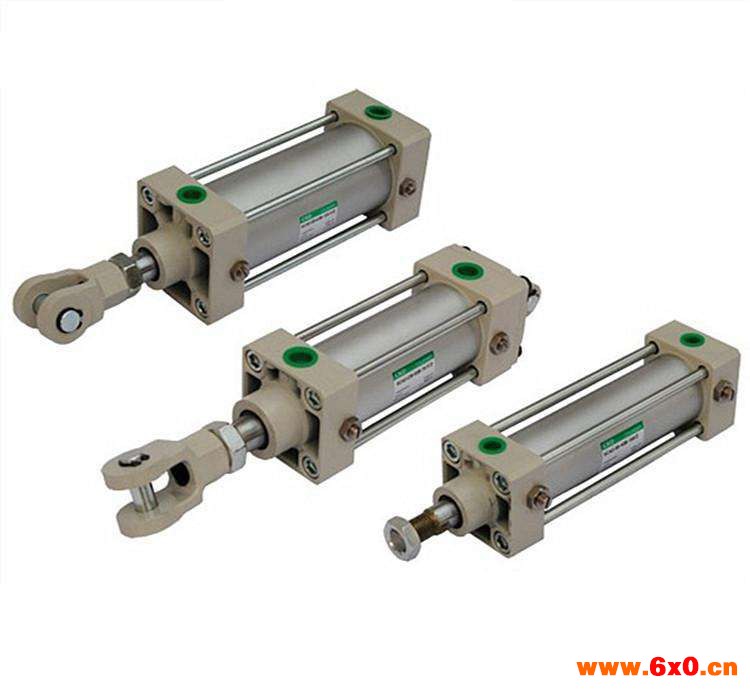

产品图：

上海伊里德公司代理供应：喜开理ckd气缸 ，喜开理ckd阀门控制箱，喜开理ckd马达，喜开理ckd电控换向阀，喜开理ckd传感器，喜开理ckd电机，等等

详情请见：日本喜开理ckd气缸
