DN100热式气体质量流量计

DN100热式气体质量流量计

本产品一般用中大型管道气体的计量与监控。安装方便、可在线安装。是一种先进的智能精密质量流量测量仪表。可直接用来测量管道中介质的质量流量及总量、体积流量及总量、介质的密度、温度、溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。

一、产品特点：
1、采用享有专有技术”平衡结构封装”,介质温度自补偿
2、专有算法,可实现高线性、高重复性、高精度
3、量程比宽1000:1,可据用户要求可拓展
4、可实现大管径小流量测量，小流量可测低至零,分辨率0.001m/s
5、无可动部件、振动影响可忽略
6、直管段要求不高1-2D
8、与介质的温度、压力无关
8、专有高温算法，介质温度可达+510℃，
9、采用高湿算法，实现高精度测量
10、对流量信号键入12点动态修正，内置10点修正
11、在线动态校正电流/电压输出
12、对粉尘等小颗粒不敏感
13、在线不断流装卸，维护方便。

DN100热式气体质量流量计

二、技术参数：
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报警：1－2路继电器输出、/220V、/30VDC、键入设定??
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（大20MPa）

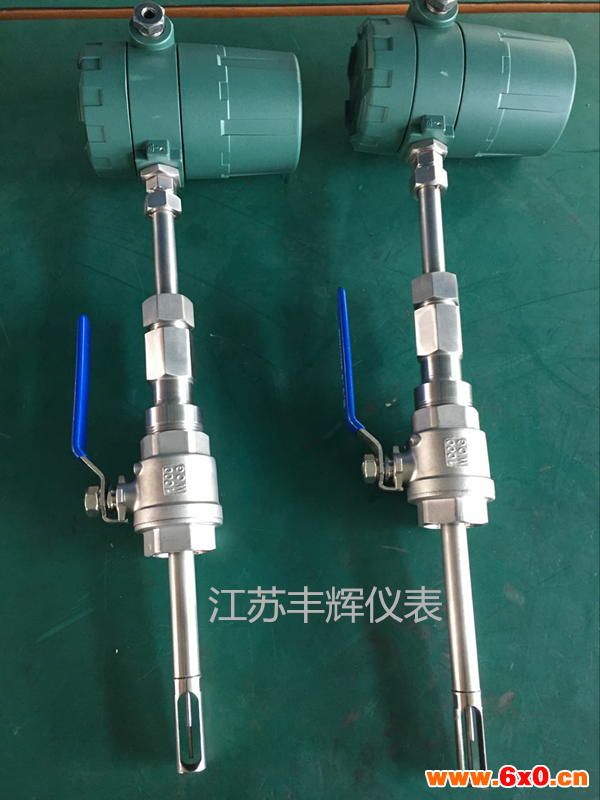

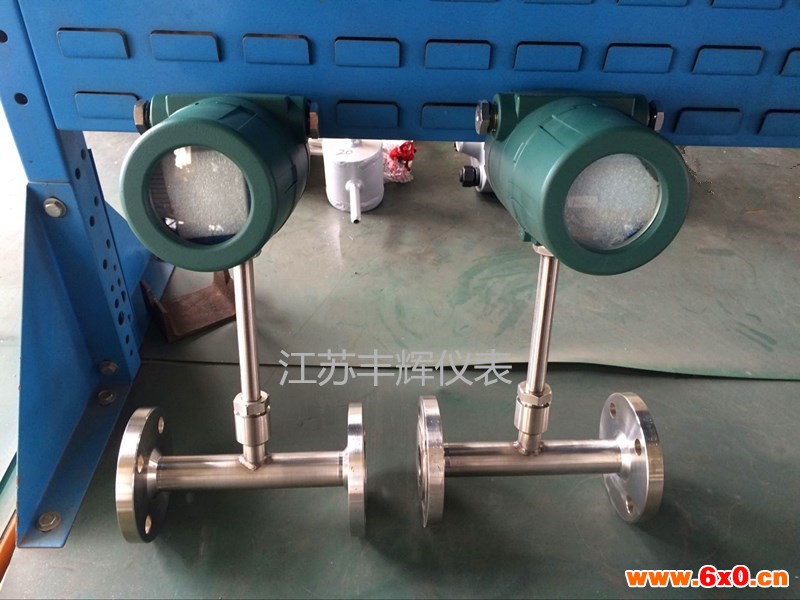

21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65

三、安装要求：
1、仪表安装要求上游有15D(管道内径)的直管段，下游有5D的直管段；
2、当前直管不能满足时可以在上游加装整流器，整流器与仪表间有3D的直管段；
3、仪表安装处的管道内壁应光滑清洁，无明显凹痕。积垢和起皮等缺陷。流量调节阀应装在流量计的下游；
4、仪表安装处应远离热源；
5、仪表水平或垂直安装均可；
6、对不满足直管段的大管道{含矩形管道)，可以用速度面积法校正；
7、小口径φ6．φ12无直管要求。
