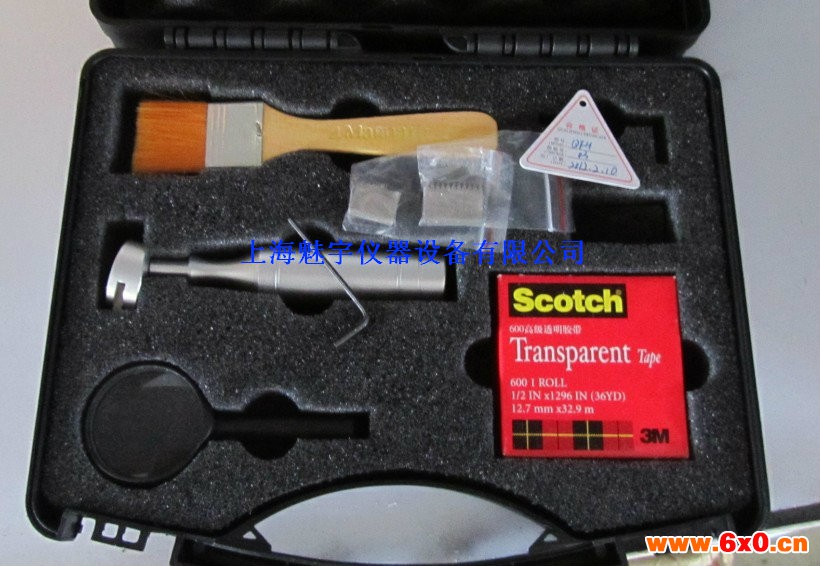

划格法附着力试验仪简介

划格法附着力试验仪简介：
该产品通过十字切割法测定漆膜附着力的性能。试验技术特征：以格阵图形切割并穿透漆膜，按六级分类评价漆膜从底材分离的抗性。刀齿采用合金工具钢精工磨削而成，属行业*， 确保划痕100%的均匀可见，使用寿命更长，精度远远高于同类线割产品。

相关产品灌砂筒

划格法附着力试验仪操作与使用方法：
▲试片必须按ISO1514及ISO2828的规定製备。
▲将试片放置在有足够硬度的平板上。
▲手持划格器手柄，使多刃切割刀垂直於试片平面。
▲以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。
▲将试片旋转90度，在所割划的切口上重復以上操作，以使形成格阵图形。
▲用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。
▲试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多於三个位置上重復实验，同时记录全部结果。
▲如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。

划格法附着力试验仪用途：
该仪器主要适用於有机涂料划格法附著力的测定。不仅适用於实验室，也可用於各种条件下的施工现场。

划格法附着力试验仪工作原理和适用范围：
仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。

划格法附着力试验仪技术指示：
▲多刃切割刀间距分别爲：1 0.01mm，2 0.01mm。
▲多刃切割刀齿顶直线度分别爲：≯0.003mm≯0.006mm。
▲多刃切割刀工作齿尖宽度：≯0.05mm。

注意事项：
▲在特殊情误解下或有特殊要求时须配合胶带法测定。胶带一般是25MM宽的地透明胶带，背材为聚酯薄腊或醋酸纤维。将胶带贴在整划格上，然后以zui小角度撕下，结果可用不漆膜表面与脱落面积的比例来求得。
▲试验应在温度23±2℃和相对温度50±5%，中进行结果的评定。
▲所有切口就空透途层，但切入底材不得太深。
▲如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
注：目视检查可利用放大镜。

参数：
▲刀齿间距离：1mm,2mm。按不同试验条件可选择。（1㎜间距的多刃切割刀适用于漆膜厚度<60μm试片，2㎜间距的多刃切割刀适用于漆膜厚度60-100μm的试片,3㎜间距的多刃切割刀适用于漆膜厚度121-250μm试片）
▲执行标准：GB/T9286-88 ISO2409-72 DIN53151.
▲备注：十字切。
▲结果的评定 （目视检查可利用放大镜）。

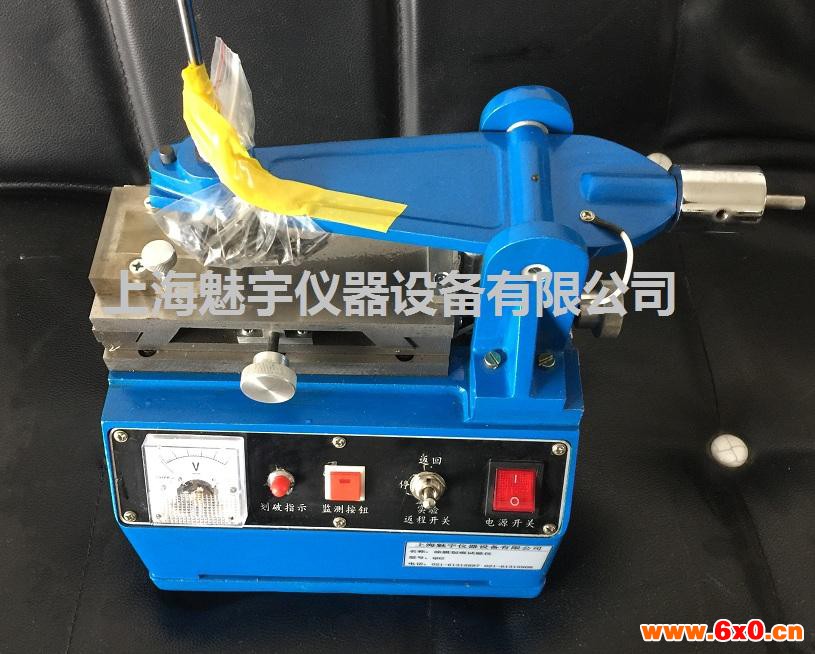

参数：
◆式样速度：30-40毫米/秒 。
◆划针钢球：φ 1毫米。
◆加荷范围：0-2000g 。
◆外形尺寸：300×200×300毫米。
◆执行标准：GB/15102-1994、GB/17657-1999、GB/18102-2000。
◆划痕长度大于等于60毫米。

简介：
该仪器测定涂层抗划透能力大小评价涂膜硬度，硬度以划针划破涂膜时承载砝码的zui小荷重（抗划痕值）表示。
