MF-103微机继电保护测试仪硬件组成
控制数字信号处理器微机
本装置采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。
D/A转换和低通滤波
采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性。
由于D/A分辨率高和拟合密度高，波形失真小，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现移相、谐波叠加，高频率时亦可保证高的精度。
电压、电流放大器
各相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。
开入、开出量
开关量输入电路可兼容空接点和0～250V电位接点。电位方式时，0～6V为合，11～250V为分。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。
开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端UN、IN等均不相通。
开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子。如果接反，则将无法正确检测。
开出部分为继电器空接点输出。输出容量为DC：220V／0.2A，AC：220V／0.5A。开关量输出与电压、电流、开入等各部分均完全隔离。各个开出量的动作过程在各个测试模块中各有不同，详细请参看各模块软件操作说明。
以下是两种常见的开出量接线示意图：

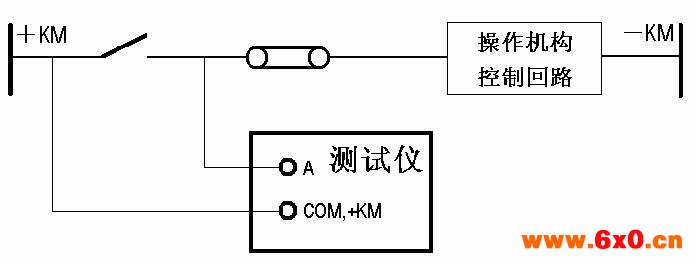

电位接点时

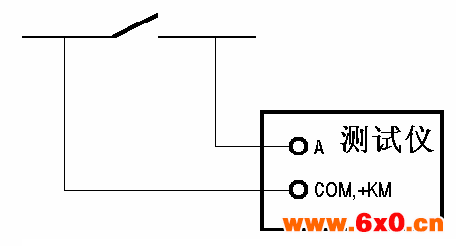

空接点时
液晶显示及旋转鼠标操作
装置采用320×240点阵高分辨率兰色背光液晶显示屏作显示器。试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰美观。操作控制由旋转鼠标和两个按键进行，全部数据及试验过程均由旋转鼠标在显示屏上设定。操作简单方便，易掌握。
继电保护测试仪装置底板
继电保护测试仪装置在机箱底板上装设有一路可调直流电源输出，分 110V 及 220V 两档，可作为现场试验辅助电源。该电源输出电流可达1.5A。底板上另装设有一个散热风扇、电源插座、接地端子和三个保险。三个保险中一个是辅助直流电源保险（2A／250V），两个是电压回路保险（2A／250V）等。
