概述

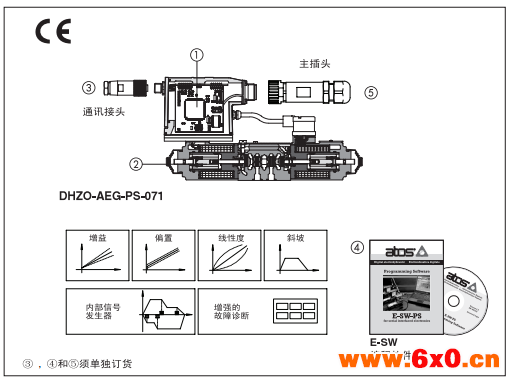

E-RI-AEG型数字式放大器①根据输入信号的大小为Atos公司不带位置传感器型比例阀提供相对应的电流信号,并控制这个电流的大小输入信号为内部发生,并经过6个开关输入信号选出。电磁铁②按照比例将电流信号转化为力,作用在阀由弹簧推动的锥阀芯或滑阀芯上,从而实现需要的液压调节

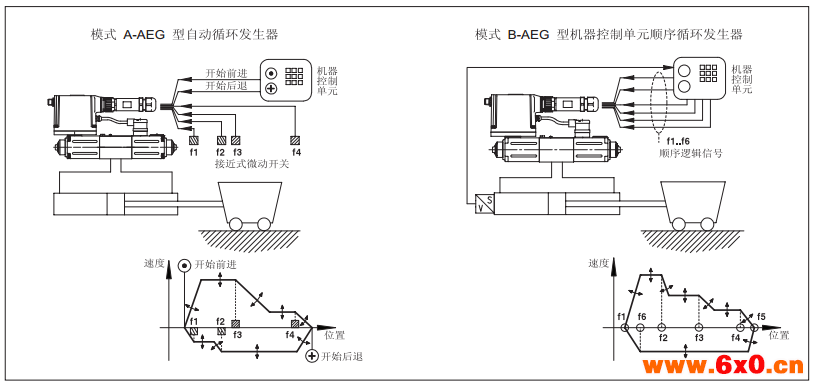

可以通过软件选择两种使用模式:*模式A-自动循环根据设置和存儲的数据,放大器自动地使油缸以快慢速度(速度十斜坡)执行前进/后退工作循环。数字式放大器从内置的接近式微动开关(f1……14),和机器控制单元(f5/6=开始前进/后退)接收开关信号。*模式B-顺序循环根据设置和存储的数据,机器控制单元可使油缸需要的6个不同的工作阶段(速度十斜坡)按照顺序进行循环

根据设置和存储的数据,机器控制单元可使油缸需要的6个不同的工作阶段(速度+斜坡)按照顺序进行循环。根据从机器控制单元获得的6个开关输入信号(ff-16)不同的组合状态,放大器启动不同的工作阶段。当循环模式为B型,01H型适用于单电磁铁控制的比例压力阀,数字通讯接口③允许通过Atos电脑软件对数字电子放大器④的主要功能参数进行设定。

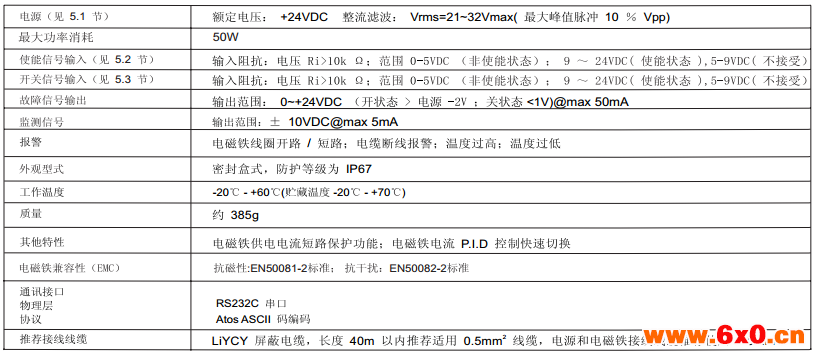

电气特性:

集成式安装,数字型

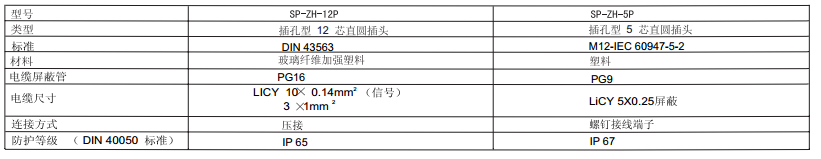

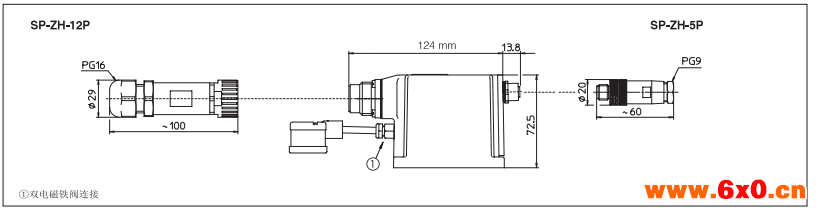

标准型配用12芯插头⑤,联接电源和开关输入输出信号

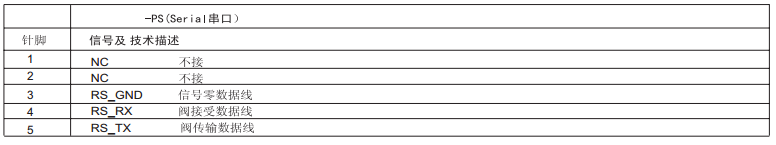

5芯插头③连接PS通讯接口
防护等级为|P67
CE标志,符合EMC标准(电磁兼容性)软件特性:
内部参考信号产生
通过软件设定死区、增益、斜坡,颤振等参数
液压调节的线性度调整
设置阀的动态响应优化应用特性
完整的故障诊断系统可以检查放大器和电磁铁的状态以及放大器的故障状态
直观的图表操作界面

意大利ATOS阿托斯现货放大器

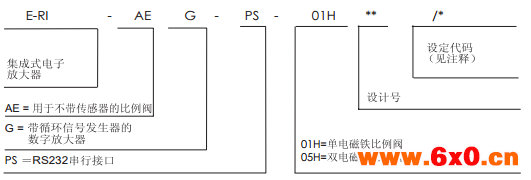

型号编码:使用集成式放大器E-RI-TES的数字比例阀

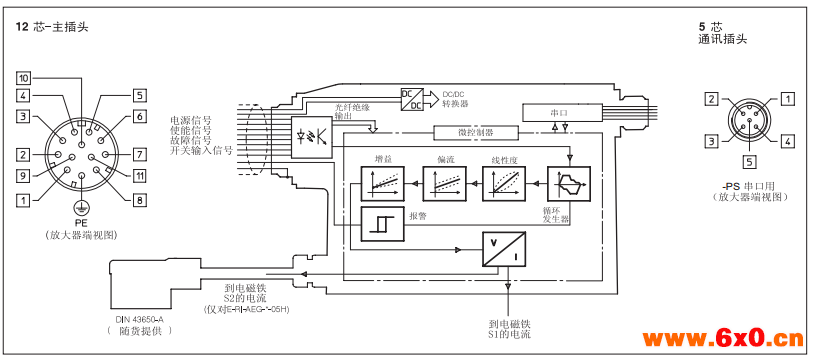

接线方框图

方块图

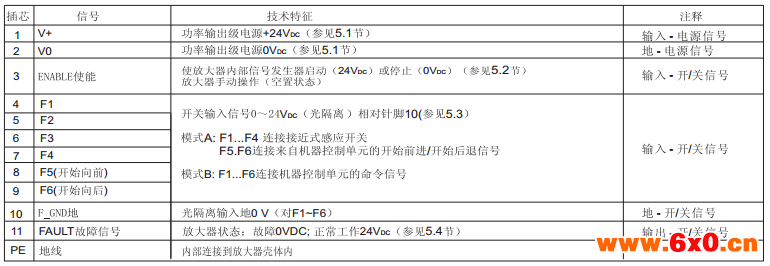

电气连接-12芯插头

Atos放大器通过CE认证,符合应用规范标准要求(欧盟EMC规范安装、接线和启动程序必须按照样本F003部分的总则和E-SW编程工具中的用户手册进行阀的电子信号(如监视器信号)不得用于启动安全功能,如控制机器安全元件的开关切換,这也是欧洲标准规定的(流体系统和液压元件的安全要求,EN-892标准

増益

通过调整増益可以设定输出到电磁铁的电流的最大值,也即在最大的输入参考信号下阅的最大调节量这个功能可以将放大器输出到电磁铁的最大电流调整到比例阀电磁铁的额定电流,当然这放大器和相应的比例阀匹配。这个功能也用于使阀在最大输入信号的情况下减小阀的最大调节量对于双电磁铁阀,两个不同的增益调节:正信号区増益A的调节,负信号区增益B的调节

偏置和门限

比例阀的液压调节在开关切换过程中存在死区通过启用偏置功能,可以补偿阀在死区内的调节间断。偏置功能即在参考输入信号的基础偏当参考输入信号值超越预先设定在放大器里的门限值时,偏置功能被激活偏置的设定可以校准和与比例阀匹配的放大器到比例电磁铁的偏置电流。门限默认设定为0对于双电磁铁阀或三位单电磁铁阀,有两个偏置调节:正信号区激活偏置A,负信号区激活偏置B。关于软件选择偏置功能的详细信息,请参考编程手册

内部信号发生器-模式A-自动循当选择模式A(缺省设置)时,根据程序循环设置,放大器自动地使油缸以快慢速度(速度斜坡)执行前进后退工作循环数字放大器从机器控制单元(5,f6,开始前进/后退))获得启动信号,根据连接到主插头的微动开关(1.14)的开关控制信号执行实际的工作阶段开关输入信号的每次变化都将使放大器启动软件程序设置所对应的工作阶段工作循环阶段为自动产生,并由上述信号启动,特别是:

开始前进(连接到F5),能够使向前运动动作

微动开关信号(连接到F1…)前进工作循环阶段

开始后退(连接到F6),能够使向后运动动作

微动开关信号(连接到……F4)后退工作循环阶段
