不二越NACHI叠加阀组装结构及工作原理

不二越NACHI叠加阀是在板式阀基 础上集成化发 展起来的一种新型液压元 件，但是叠加阀在配置形式上和板式阀、插装阀截然不同。不二越NACHI叠加阀是安装在板式换向阀和底板之 间，由有关的压力、流 量和单向控 制阀组成的集 成化控 制回路。每个不二越NACHI叠加阀除了具有液压阀功能外，还起油路通道的作用。因此，由不二越NACHI叠加阀组成的液压系统，阀与阀之间不需要另外的连接体，而是以不二越NACHI叠加阀阀体作为连接体，直接叠合再用螺栓结合而成。

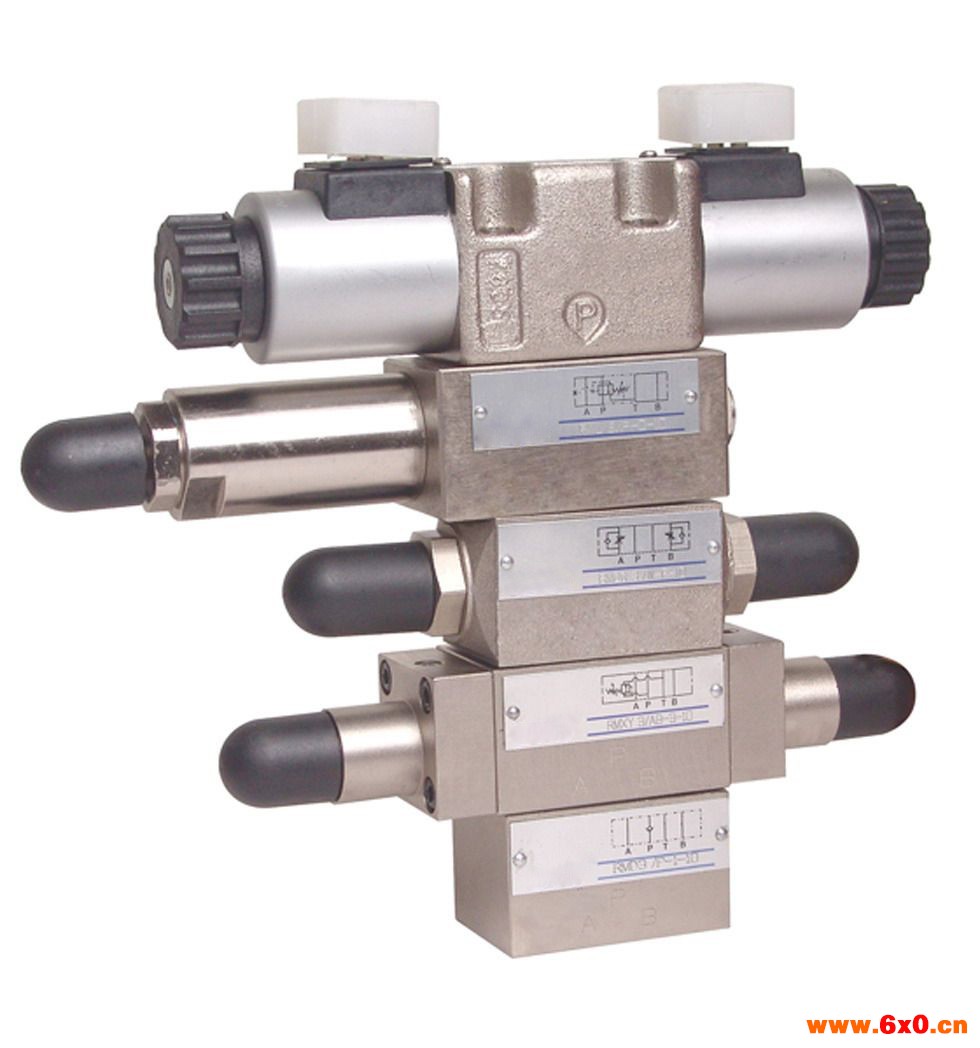

不二越NACHI叠加阀(图1)

不二越NACHI叠加阀因其结构形状而得名，同一通径的各种不二越NACHI叠加阀的油口和螺钉孔的大小、位置、数量都与相匹配的板式换向阀相同。因此，同一通径的不二越NACHI叠加阀，只要按次序叠加起来，加上电磁控制换向阀，即可以组 成各种典型液压系统，通 常一组不二越NACHI叠加阀的液压回路只控制一个执行器。如果将几个安装底板块(也都具有相互连通的通道)横向叠加在一起，即可组成控制几个执行器的液压系统。

不二越NACHI叠加阀组装与回路图(图2)

不二越NACHI叠加阀与普通液压阀在工作原理上没有多大差别，但在具体结构和连接方式上有其特点，因而它自成系列。不二越NACHI叠加阀的分类与普 通液压阀相 同，按功 能的不同分为压力控制阀、流量控制阀和方向控制阀，其中，方向控制阀仅有单向阀类，主换向阀不属于不二越NACHI叠加阀。
