博敏特DM1204四通道数显控制仪参考文献

来源:网络  作者:网络转载   2019-10-10 阅读:672

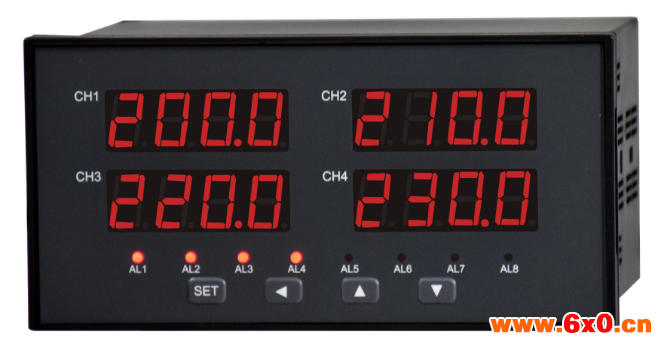

DM1204系列

四通道数显控制仪



博敏特成都科技有限公司



一、功能特点

四通道输入、四排四位同时显示测量值。

可选电压/电流变送输出和继电器输出。

隔离防雷RS485接口,标准MODUBS-RTU通讯协议。

采用铁电存储器,参数设置存储更稳定可靠。

宽范围电压供电。



二、主要技术指标

输    入

电    源

输入信号

4通道输入

供电电压

AC85265V或者DC10~30V

精    度

0.2%FS  16位AD转换器

功    耗

<4W

速    度

0.3秒/通道

馈    电

DC5V,12V,24V/200mA

变送输出

其他参数



精    度

0.2%,12位数字DA

绝缘电阻

>100MΩ(500VDC) (输入/输出/电源之间)

电流输出

4~20、0~10、0~20mA负载≤250Ω

绝缘强度

1000VDC/1分钟

电压输出

1~5V、0~5V、0~10V 负载≥200KΩ

过载保护

20%,1min

继电器输出

工作环境

温度-10~60℃  湿度<85%RH

触点容量

AC220V/5A

安装方式

开孔柜装

通讯输出





接    口

RS232/485/无线 MODBUS-RTU、打印





波 特 率

1.20~57.60Kbps







三、产品尺寸、端子接线

外形尺寸及开孔尺寸对应表

外形尺寸

开孔尺寸

横式160×80×125

151×76mm

竖式80×160×125

76×151mm

方形96×96×110

92×92mm

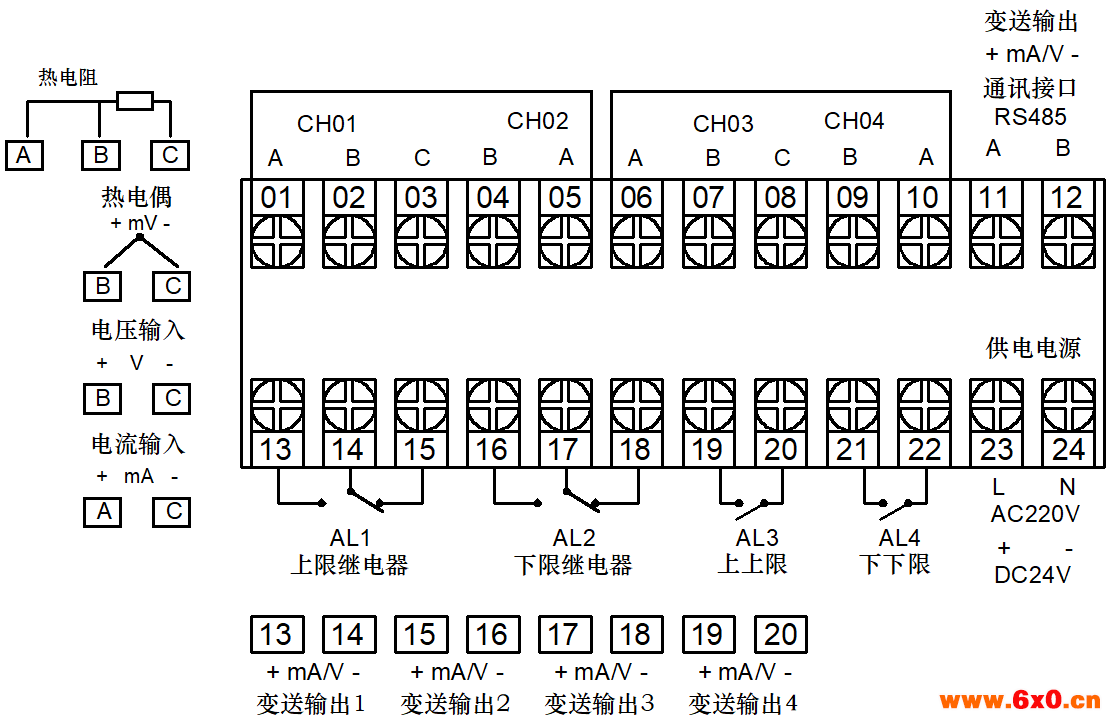

横式160×80、竖式80×160端子接线图

四、产品选型

智能四通道测控仪 DM1204-□□-□□□-□□()

                                      ①② ③④⑤ ⑥⑦⑧

规格尺寸

输入信号类型

代码

外形 长×宽×高 mm

代码

分度号

代码

分度号

A

B

C

L

160×80×125mm

80×160×125mm

方形96×96×110

其他特殊尺寸

00

01

02

03

04

05

06

07

08

09

10

11

12

热电阻PT100(-200.0~500.0)

热电阻Cu100(-50.0~150.0)

热电阻Cu50(-50.0~150.0)

热电阻BA1(-200.0~500.0)

热电阻BA2(-200.0~500.0)

电阻0~400欧(范围可设置)

S 型热电偶(0~1600)

K 型热电偶(0.0~1300)

E 型热电偶(0.0~1000)

B 型热电偶(200~1800)

T 型热电偶(-200.0~400)

N 型热电偶(0.0~1300)

J 型热电偶(0.0~1200)

13

14

15

16

17

18

19

20

21

31

32

58

60

4-20mA(-1999~9999)

0-10mA(-1999~9999)

0-20mA(-1999~9999)

1-5V(-1999~9999)

0-5V(-1999~9999)

0-10V(-1999~9999)

0-50mV(-1999~9999)

0-100mV(-1999~9999)

电位计

热阻/热偶

mA/V

万能输入(包含0-20

特殊规格

继电器输出

变送输出(数量)

通讯输出

代码

继电器数量

代码

输出类型

代码

输出类型

R0

R1

R2

R4

无继电器

1个继电器

2个继电器

4个继电器

大于4个配输出模块

T0

T1

T2

T3

T4

T5

T6

无输出

4-20mA输出

0-10mA输出

0-20mA输出

1-5V输出

0-5V输出

0-10V输出

N

S

R

P

W

G

无通讯输出

RS485

RS232

打印接口

无线通讯

GPRS通讯

馈电输出

供电电源

备注

代码

输出电压

代码

电压范围

无备注可省略

0

1

2

5

无馈电

DC12V

DC24V

DC5V

A

D

AC85~265V(50~60HZ)

DC10~30V

备注:

1、选型时根据接线图选择功能,因接线端子数量有限,同一组端子上只能选择一种功能,

2、选型必须完整,没有选到的功能也要填上代码。

3、该系列产品可以带两个串口输出,选型时增加代码即可。

选型举例:DM1204-A13-R0T1(4)-N0A

五、操作说明

(一)按键功能

按键是轻触式按键,请勿用力按压以延长使用寿命。



按键



SET

参数设定键,在设定状态时,用于存贮参数的新设定值并进入下一个设定参数。长按SET键约5秒退出设置状态。

设定状态时,按该键移位设置对应的数值位,长按键约3秒返回上一级参数设置。

设定值增加键,在设定状态时,用于增加数值。工作状态定点显示时按该键切换显示通道。

设定值减少键,在设定状态时,用于减少数值。工作状态定点显示时按该键切换显示通道。





(二)参数设定

   工作状态下,仪表显示测量值。在设定状态下,上排左窗口显示参数提示符,右窗口显示设定值。如果设定过程中约60秒钟无按键操作,则仪表自动返回运行。设置好一个参数后,再按SET键确认进入下一个参数设置状态。

序号

参数

说明

01

-Cd-

密码,设置为808后按SET键确认才能进入参数设置状态。

02

Addr

通讯地址,范围1~99。

03

bAud

通讯的波特率,范围1.20~57.60Kbps。

04

PAri

通讯奇偶校验位,可设置无校验none,奇校验odd,偶校验EvEn。

05

r-HH

输入信号未接入仪表显示-HH-开路状态时,通讯测量值的数值,建议设置为-300等测量值范围外的数值以区分判断。

06

-LP-

设置仪表的输入通道数,范围1-4。

07

Lb

测量值滤波阻尼系数,范围0-20。数值越大,测量越稳定响应越慢,出厂默认为3。

08

tP

热电偶输入时,仪表补偿温度的误差修正,范围-20.0~20.0。出厂默认为0.0。

09

HAo

第一个报警点报警方式,可设置为超高报警-HH-,超低报警-LL-,关闭报警OFF。

10

LAo

第二个报警点报警方式,可设置为超高报警-HH-,超低报警-LL-,关闭报警OFF。

11

bS

变送输出方式,可选择4~20mA、0~10mA、0~20mA、1~5V、0~5V、0~10V或OFF无输出几种方式。

12

LPin

设置某通道的输入报警等参数,例如需要设置第3通道的参数设置为3后按SET键确认。

13

1-Sn

设置第1通道输入信号类型。输入信号类型见下面的表格。

14

1-nd

第1通道小数点位置,范围0~3。对于热电阻、热电偶等温度信号,最大设置为1,即显示分辨率为0.1℃,在1000度以上自动转换分辨率为1℃。

15

1-PL

第1通道线性输入下限对应显示值,即量程下限,出厂默认为0.0。

16

1-PH

第1通道线性输入上限对应显示值,即量程上限,出厂默认为200.0。

17

1-Eo

第1通道调零点修正,出厂默认为0。设置为99.9则表示该通道不参与测量。

18

1-FS

调满度校正系数,范围0.500~2.000,修正后显示值=FS×(修正前的测量值+Eo),出厂默认为1.000。

19

1-HA

第1通道第一个报警值,HAo=OFF时不出现这个参数。

20

1-HF

第1通道第一个报警复位值。

21

1-LA

第1通道第二个报警值,LAo=OFF时不出现这个参数。

22

1-LF

第1通道第二个报警复位值。

23

1-bL

第1通道变送输出下限。bS设置为OFF不出现变送上下限参数。

24

1-bH

第1通道变送输出上限。

25

Copy

设置为“on”时将当前通道的12-15,18-21项目的参数值复制到后面的所有通道,并退出设置状态,减少设置每个通道同样参数的步骤。设置为“OFF”则不复制,跳转到11项选择下一个通道进行设置。

26

-End

最后一个通道参数设置结束或设置Copy=on复制通道参数到后面的通道(除误差修正外)后退出设置状态,显示-End,仪表自动进入运行状态。



输入信号类型对照表

参数提示符

输入信号类型

参数提示符

输入信号类型

P100

Pt100热电阻

tC-n

N 型热电偶

C100

Cu100热电阻

tC-J

J 型热电偶

Cu50

Cu50热电阻

4-20

DC4-20mA

bA1

BA1

0-10A

DC0-10mA

bA2

BA2

0-20

DC0-20mA

rtd

电阻0-400Ω

1-5V

DC1-5V

tC-S

S 型热电偶

0-5V

DC0-5V

tC-K

K 型热电偶

0-10V

DC0-10V

tC-E

E 型热电偶

0-50

0-50mV

tC-b

B 型热电偶

0-100

0-100mV

tC-t

T 型热电偶

其他输入信号订货时请注明









































六、通讯说明

(1)本产品配RS232、RS485接口,直接与计算机通讯,RS485标准通讯距离1.5km,可以挂接多个仪表。RS232标准通讯距离15m,只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。为避免通讯冲突,仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令,然后等待一段时间,等候仪表回答,仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中,仪表地址不能相同,波特率要一致。

(2)采用标准Modbus-RTU通讯协议,使用其中的03、06功能号。在使用组态软件时,须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型,功能号为3X或4X都可以,寄存器地址是从第一个开始,数据为整型16位,使用组态王软件寄存器从0001或0000开始(即4x001,4x000),别的组态软件有可能是从3x001或3x000开始。通讯为整数,需用户根据实际情况处理小数点位数。通讯传输数据为有符号的整型数据,用户编程建议定义有符号的整型数据即可。当数据大于0x8000时,数据取反加1即为负数的实际数值,例如通讯传输数据为0xFFFF,对应数据值为-1。对于长整型数据如累积量等,数据值=高位×65536+低位。组态时用户也可以选择数据类型为长整型(Long),系统自动计算出累积量。

寄存器对应表

寄存器

数值

寄存器

数值

寄存器

对应数值

寄存器

对应数值

4x000~03

1-4通道

测量值

4x020-23

1-4通道

1复位值

4x0B4

通讯地址

(1-99)

4x0BC

1报警

方式

4x004-07

1-4通道

输入类型

4x024-27

1-4通道

2报警值

4x0B5

波特率

4x0BD

2报警

方式

4x008-0B

1-4通道

小数点

4x028-2B

1-4通道

2复位值

4x0B6

校验位

4x0BE

变送输出

方式

4x00C-0F

1-4通道

量程下限

4x02C-2F

1-4通道

变送下限

4x0B7

开路指定测量值



其余备用

4x010-13

1-4通道

量程上限

4x030-33

1-4通道

变送上限

4x0B8

测量通道数





4x014-17

1-4通道

零点修正



其余备用

4x0B9

滤波





4x018-1B

1-4通道

满度修正





4x0BA

温度补偿修正





4x01C-1F

1-4通道

1报警值





4x0BB

温度补偿值







(3)Modbus-RTU协议格式

计算机读取数据发送命令格式 (建议一次读取不超过0x1016个数据)

通讯地址

功能号

起始地址高位

起始地址低位

数据个数高位

数据个数低位

校验码高位

校验码低位

01

03

00

00

00

03

05

CB

返回数据格式

通讯地址

功能号

数据个数

第一个数据高位

第一个数据低位

第二个数据高位

第二个数据低位

第三个数据高位

第三个数据低位

校验码高位

校验码低位

01

03

06

03

E8

03

E8

03

E8

C1

9F

计算机写数据发送命令格式

通讯地址

功能号

寄存器地址高位

寄存器地址低位

数据高位

数据

低位

校验码高位

校验码低位

01

06

00

20

00

0C

88

05

返回数据格式

通讯地址

功能号

寄存器地址高位

寄存器地址低位

数据高位

数据

低位

校验码高位

校验码低位

01

06

00

20

00

0C

88

05

 (4)举例:

读地址为1的第一个数据值

发送数据为 01 03 00 00 00 01 84 0A    发送数据中, 01是下位机地址,03是功能号,0000是寄存器起始地址,0001 表示读一个数,840ACRC校验码;

返回数据为 01 03 02 03 E8 B8 FA     返回数据中,01是仪表地址,03是功能号,02数据个数,03E8 测量值对应整数1000,用户根据情况确定小数点位置;B8 FA是校验码。如果要读两个数据,则可以发送01 03 00 00 00 02 C4 0B



七、报警说明

该仪表可带多个继电器,通道有两组报警点可以设置设置超高、超低报警、禁止报警方式。当某个继电器处于报警状态时,对应的继电器常开触点闭合,对应指示灯亮。以第一报警点报警为例:

如果第1报警点报警方式设为上限报警1HAo=HH,当第1路测量值大于上限报警值1-HA时,仪表进入报警状态,第一路指示灯AL1灯亮,当测量值低于1-HF时,仪表解除报警状态AL1灯灭。

如果第1报警点报警方式设为下限报警HAo=LL,当第1路测量值小于第一报警值1-HA时,仪表进入报警状态,第一路指示灯AL1灯亮,当测量值高于1-HF时,仪表解除报警状态AL1灯灭。

仪表带继电器报警数量订货时确定。当仪表带一个继电器时,仪表处于上限报警状态或下限报警状态,继电器闭合,对应指示灯亮。用户可以将报警方式分别设置为上限、下限报警实现超高和超低报警,也可以关闭其中一个报警实现超高或超低报警。当仪表带两个继电器时,仪表上限、下限报警分别对应一个继电器。如果某通道不需要报警,建议将该通道报警值设置在报警范围外即可。当仪表带多个继电器时,每路对应一个继电器或根据用户需求来实现报警功能。



八、质   保

如属厂方制造质量问题,在仪表出厂日起,由厂方免费修理,如果是由于保管及使用不当而造成损坏,修理时收成本费。保修期十八个月。
