诺冠NORGREN过滤减压阀的工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:734

NORGREN过滤减压阀是自动化配件市场在设计、生产和提供气压和机械自动化附件及控制系统的世界。应用包含了完整的全球自动化程序的所有生产阶段。诺冠是全球性的公司,在处理跨国界客户的项目上拥有丰富的经验。 我们保证无论在世界的任何一个角落,都可以透过我们涵盖世界75个的行销公司及独立经销商的全球网络得到产品及技术支持。

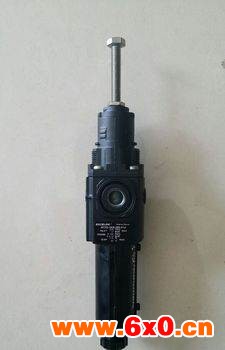

诺冠NORGREN过滤减压阀工作原理:

NORGREN过滤减压阀顺时针旋转调节螺丝,调节弹簧受力并向下压膜片,于此相连的阀芯和底盘向下移动,这时阀芯底盘上方形成通路,气源压力通过出口输出。 当出口压力上升到设定压力大小时,NORGREN过滤减压阀通过出口压力感应孔传达到膜片底部,和弹簧压力保持平衡,并维持设定压力。 当出口压力大于设定压力,NORGREN过滤减压阀通过出口压力感应孔传达到膜片底部,膜片和底盘间的孔开启,出口压力通过这个孔传达到弹簧室 内并向大气排出,维持设定压力。

减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。



性能

(1)调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

(2)压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

(3)流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。



它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境;

2、将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀;

3、慢慢开启减压阀前的闸阀至全开;

4、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

螺母锁紧,打开减压阀后闸阀;

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。



工作原理:

减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀。减压阀快易优自动化选型有收录。该阀的特点,是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。

详细见解:诺冠NORGREN

标签: 减压阀
