煤气快速切断阀的工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:175

一、概述:

    煤气快速切断阀是煤气系统中防止重大事故发生的有效安全装置。它具有结构简单、操作方便、工作可靠、切断速度快(≤1秒钟)和密封性能好等特点,广泛应用于煤气加热炉、煤气锅炉及各种工业燃气锅炉中。

二、工作原理:

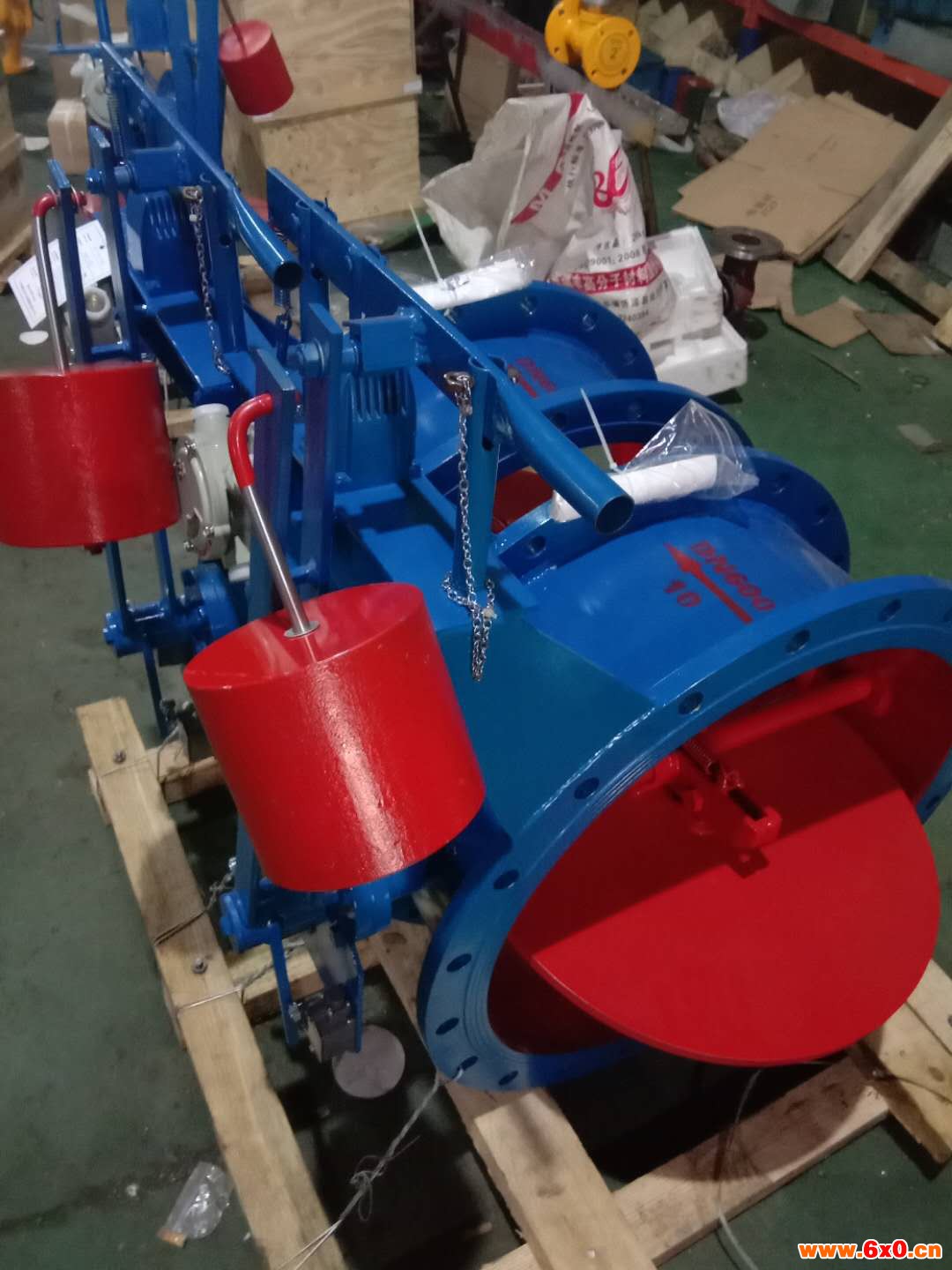

   煤气快速切断阀由密封性能良好的螺阀电磁机构、锁定机构、重锤及重锤臂等部件组成。阀门开启时,重锤臂处于竖立位置。电源接通,重锤臂被锁定机构锁定,管道正常输气。当管道内介质压力低于规定值或系统出现异常须立即切断介质时,可通过相应的回路使电磁机构断电,解除锁定。重锤臂及阀板在重力的作用下,依顺时针方向落下,阀门关闭。当需要恢复供气时,将重锤臂连同重锤按逆时针方向转至升至似竖直位置,锁定机构复位,此时行程开关的接点闭合,电磁机构得电,重锤臂被锁定。阀门又是开启状态。

三、工作特点:

1、 当电源系统意外断电时,切断阀会快速关闭。

2、通近控制电路与其它的电气设备进行联锁运行,切断煤气,以满足生产系统的安全要求。

3、工耗低,一般工作能耗为20W~40W,发热量小,无噪声,对于电力系统瞬间断电(<0.5秒)有一定的抗干扰能力。

四、安装使用:

1、 切断阀的安装方式有水平管道安装和垂直管道安装两种,不可以在倾斜管道上安装。安装后的阀门其轴线要求水平。

2、切断阀一般应在室内使用,环境温度范围在-20℃~80℃,所在管道不得有剧烈的振动。如为露天安装,必须加装防雨罩。

3、切断阀适应的气体介质温度为不超过120℃.如果介质中杂质及沉淀物很多,需在切断阀前部管道的适当位置加装沉淀排污装置并定期排污。若很多污垢粘贴到阀板上后会影响密闭效果。

4、安装时,阀体上的标记箭头方向应与管道介质流动方向一致。

5、用户应定期检查和养阀门及其锁定机构,各活动部位要经常加注润滑油以防锈蚀。

6、切断阀电磁机构工作电源为直流24VDC。

7、 我厂可根据用户的要求随阀门配带控制箱。

8、 在阀门重锤臂下落处安装安全防护网以防重锤伤人。
