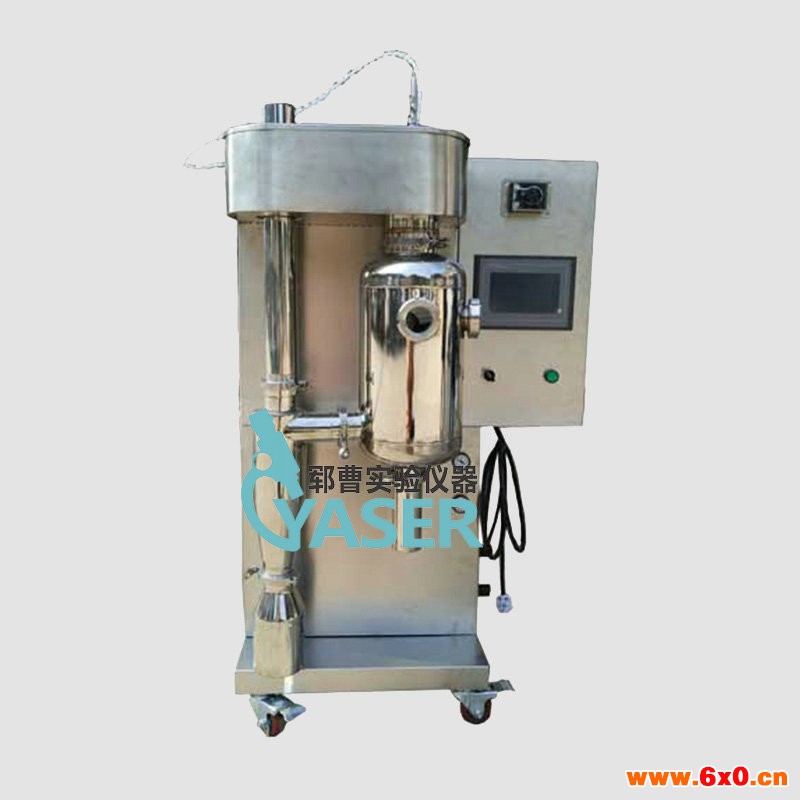

上海郓曹喷雾干燥机
目前，陶瓷工业通常采用气体（传热介质）直接加热式喷雾干燥器制备陶瓷粉料。一方面，燃气、燃油及固体燃料燃烧后所产生的高温烟气掺入低温空气后形成约600℃左右的高温热风，通过锅炉离心引风机或高温离心通风机将其送入喷雾干燥器塔体的顶部，再经塔体顶部的导向叶片使其在喷雾干燥器塔体均匀分布；另一方面，陶瓷泥浆通过泥浆柱塞泵经压力喷嘴雾化，在塔体与高温热风以混流的方式进行热交换。结果含水量约５０-６０％左右的陶瓷泥浆喷雾干燥后制备的陶瓷粉料几乎都是近似球状颗粒、且含水量仅５-７％，流动性好，能快速填满模具型腔的任一位置，易于获得机械强度好、致密度高等高质量的陶瓷墙地砖坯体。因此，目前几乎所有的大中型陶瓷地砖生产企业都采用喷雾干燥制粉生产技术制备粉料的生产方式大批量地制造陶瓷墙地砖产品，以满足国内外市场的需要。
事实上，塔体是喷雾干燥器的高温热风（干燥介质）与雾滴（陶瓷泥浆）进行热交换的容器，其设计制造及安装质量直接影响陶瓷粉料的质量、产量、制造成本及其能量消耗等。同时陶瓷泥浆雾滴与高温热风通过混流的方式进行热交换，所需喷雾干燥器塔体非常庞大（通常直径达５米左右，高度达１０米左右），导致喷雾干燥器制造出厂时须分片制作塔体或在安装现场制作塔体，然后再现场拼焊、吊装、填充隔热保温材料，铺设外表装饰面板、敷设泥浆喷枪、泥浆路管、进排风管路等一系列复杂的过程。稍有疏忽，就会影响喷雾干燥器的工作性能及生产成本等，严重时甚至造成人员伤亡等安全事故。因此为了在较短的时间内安全有效地完成喷雾干燥器塔体的安装，我们必须采取以下措施。
2、室内型喷雾干燥器
⑴塔体制作件包装后的最大尺寸应不超过交通运输工具所允许的最大尺寸。
⑵塔体制作件运抵安装现场前应检查各楼面预留孔的位置、形状大小及各楼面环形钢板预埋件的尺寸规格等是否符合设计要求。
⑶因塔体（锥底及圆柱段）通常是由多块预制作拼焊而成的，其焊缝应位于型钢焊接框架上面，以便塔体安装施焊后锤平打磨抛光焊缝，又能与型钢框架焊接牢固可靠，确保喷雾干燥器塔体的结构强度等。
⑷检查待安装的楼面是否符合设计要求。因为室内型喷雾干燥器的塔体通常须穿过多层楼面，每层楼面都应设计有承重圈梁，尽量使塔体重量均匀分布在每层楼面的承重圈梁上，并在最上层楼面喷雾干燥器塔体中心处预制起吊设备用的电动葫芦等，并且电动葫芦的载重量应大于最大起吊件的重量；然后根据喷雾干燥器塔体的总重进行楼面结构设计，并确保工程安全可靠。
⑸喷雾干燥器塔体的吊装拼焊方法通常有两种：一种方法是叠接法，即先将锥底（锥体）部分在地面上拼焊好后，通过起重设备吊装校正就位在第一层楼面后，再向上逐段吊装拼焊圆柱段塔体，直至塔顶。另一种方法就是吊接法，即先将塔顶在
地面拼接焊好，通过起重设备吊装校正就位后，自上而下一段一段的拼接焊好圆柱段塔体，拼好一段后再起吊上升，直至塔底（锥底）拼焊吊装完毕；其优点是操作工人可以在同一层面进行拼焊作业，生产效率较高，但须多台起重设备同时工作，作业成本较高。因此目前国内外企业通常采用叠接法吊装拼焊干燥器的塔体，其吊装顺序大致如下：
A 先将塔体（锥体）在地面拼接焊好，并用角向砂轮磨光机磨平抛光锥体内壁各焊缝。
B 通过最上层楼面喷雾干燥器塔体中心处的电动葫芦起吊锥体，将锥体从楼面预留孔中向上吊起（锥体大端面朝上），在预留孔校正就位后，再将锥体裙边法兰与预留孔周围的环形钢板预埋件焊成一整体。
C 校正圆柱段塔体壁面与水平面（楼面）的垂直度，确保垂直度不超过１∶１０００，然后利用最上层楼面喷雾干燥器塔顶中心处的电动葫芦沿锥体大端面向上吊装拼焊圆柱段塔体，并用角向砂轮机磨平抛光圆柱段塔体内壁各焊缝。
D 最后通过最上层楼面喷雾器塔体中心处的电动葫芦，吊装拼焊好塔顶，使其连成一个封闭的塔体。
⑹填充隔热保温材料，施工时必须充满填实，才能确保喷雾干燥器获得较高的热效率等。
⑺喷雾干燥器塔体最外层通常采用不锈钢薄板或彩色塑钢薄板作装饰面板，并用螺钉或铆钉等牢固地固定在塔体的纵、横向加强筋上面，总之，铺设后喷雾干燥器塔体外表应平整光洁及美观大方等。
⑻塔体附件（如清理门、窥视镜、照明灯、操作检修通道、检测控制仪器仪表接头等），泥浆喷枪、泥浆管路及进、排风管路的敷设等须最后安装。
3、室外型喷雾干燥器
⑴塔体制作件包装后的最大尺寸应不超过交通运输工具所允许的最大尺寸。
⑵塔体制作件运抵安装现场前应检查预埋件的位置、形状大小及规格等是否符合设计要求。
⑶塔体（锥底及圆柱段）通常是由多块预制作拼焊而成，其焊缝应位于形钢焊接框架上面，以便塔体安装施焊后锤平打磨抛光焊缝，又能与型钢框架焊接牢固可靠，确保喷雾干燥器塔体的结构强度等。
⑷室外型喷雾干燥器通常由四根或六根立柱支承整个喷雾干燥器塔体的重量，四根或六根立柱通过起重设备吊装、校正后（保证其水平面的直度不超过１∶１０００）与相应的预埋件焊接成一体，然后，四根或六根立柱又通过型钢连接成一个受力好、结构稳固的整体“刚性”框架。
⑸塔体的吊装拼焊仍采用叠接法，其吊装拼焊顺序如下：
A 先将塔体（锥体）在地面拼接焊好，并用角向砂轮磨光机磨平抛光锥体内壁各焊缝。
B 通过起重设备（如汽车吊）起吊塔底（锥体）、将锥体从地面吊起（锥体大端面朝上）。吊装校正就位后，通过锥体的安装支座与四根或六根立柱的顶端牢固地焊接在一起。
C 在地面上将圆柱段拼焊好后（确保圆柱段塔体壁面与水平面的垂直度不超过１∶１０００），通过起重设备（如汽车吊）吊起圆柱段塔体校正就位后与锥体大端面牢固地连成一体，然后在用角向砂轮机磨平抛光喷雾干燥器塔体内壁各焊缝。
D 在地面上将塔顶拼接焊好后，通过起重设备（如汽车吊）将其吊装校正就位后，将其牢固地焊接在圆柱段塔体的顶部。
⑹填充隔热保温材料，施工时必须充满填实，才能确保喷雾干燥器获得较高的热效率等。
