超声波探伤仪XCU-900​测量范围

来源:网络  作者:网络转载   2019-10-10 阅读:135

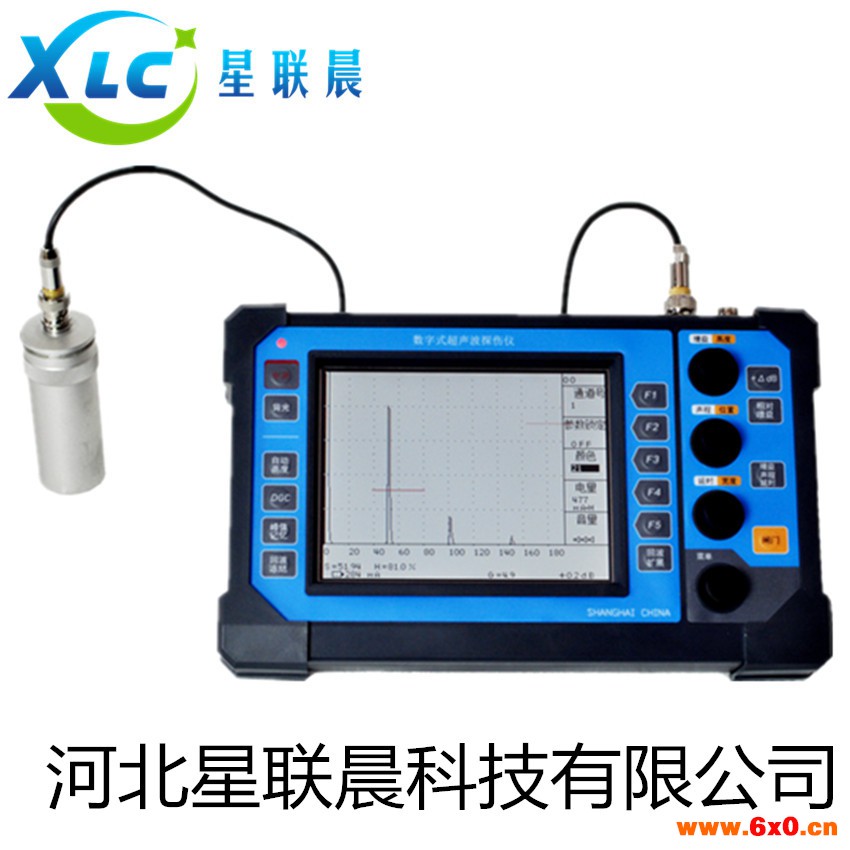

便携式超声波探伤仪XCU-900产品主要优势:
XCU-900有许多与众不同的地方,创新或改进的地方多达16处,详情可参考说明书,现仅列比较突出的几点:
1.省电,所以省钱,耗电仅2瓦。
2.shou创可变等分刻度,估算回波距离非常方便。
3.可变等分刻度,估算回波距离非常方便。
4.有本公司shou创的回波显示区左右分屏显示模式。
5.具有界面波锁定功能,可使用液浸法探伤或测厚。
6.有波形扩展功能。
7.有动态波形描绘功能,能画出动态波形曲线。
8.高速自动高度功能。

便携式超声波探伤仪XCU-900​技术参数:

材料声速

1000 ~ 9999M/S

最大声程

6100mm,满刻度声程最小4mm (钢,纵波,反射式)

频率范围

0.4 ~ 10MHz /  0.7~1.4  1.8~3.5  4~6 MHz(带通)

增益范围

0 ~ 110dB (步长0.1dB,1dB)

延时范围

0 ~ 6000mm

K值范围

0.20 ~ 5.00

抑制范围

0 ~ 50%

增量

0 ~ 20dB

补偿

-20 ~ 20dB

测长线

-20 ~ 20dB

定量线

-20 ~ 20dB

判废线

-20 ~ 20dB

垂直线性

<3%

水平线性

<0.3%

发射电源电压

DC 200V

发射脉冲宽度

负脉冲方波 0.05~0.6μS  可调(步长0.01μS)

发射脉冲内阻

不大于10Ω

发射重复频率

25~ 400Hz

声程<150 μS时

400/200Hz

FAST/SLOW





150 μS <声程<300 μS时

200/100Hz

FAST/SLOW





300 μS <声程<600 μS时

100/50HZ

FAST/SLOW





声程>600 μS时

50/25Hz

FAST/SLOW

探头阻尼电阻

约120Ω 固定

放大器输入

增益0dB,100% 屏幕高度时约50V峰值输入端噪声约50μV峰值(宽带)    带宽噪声约16nV√Hz峰值

数字采样

8bit 实时50MHz,等效200MHz(硬件实现)

显示方式

检波+,检波-,全波

显示器件

东芝TFT工业彩色液晶显示屏(320x240,5.7英寸),LED背光灯

液晶屏刷新频率

50Hz

闸门

进波门、失波门,可调

动态范围

>32dB

灵敏度余量

>58dB  (与探头有关)

分辩率

>26dB  (与探头有关)

测厚分辨率

0.02mm (厚度小于650mm时)

电源

4节5号Ni-MH可充电池2500mAh   外接电源DC9~15V 0.5~0.3A

电池消耗功率

约2W    (350mm声程、背光强、发射重复频率FAST)约1.5W (350mm声程、背光弱、发射重复频率SLOW)

电池连续工作时间

约5小时 (350mm声程、背光强、发射重复频率FAST)约6.5小时(350mm声程、背光弱、发射重复频率SLOW)

储存环境温度

-20℃ ~ +70℃

工作环境温度

-10℃ ~ +50℃

外形尺寸

230 x 146 x 37 mm(不包含旋钮突出部分)

质量

约900克 (含4节AA镍氢电池
