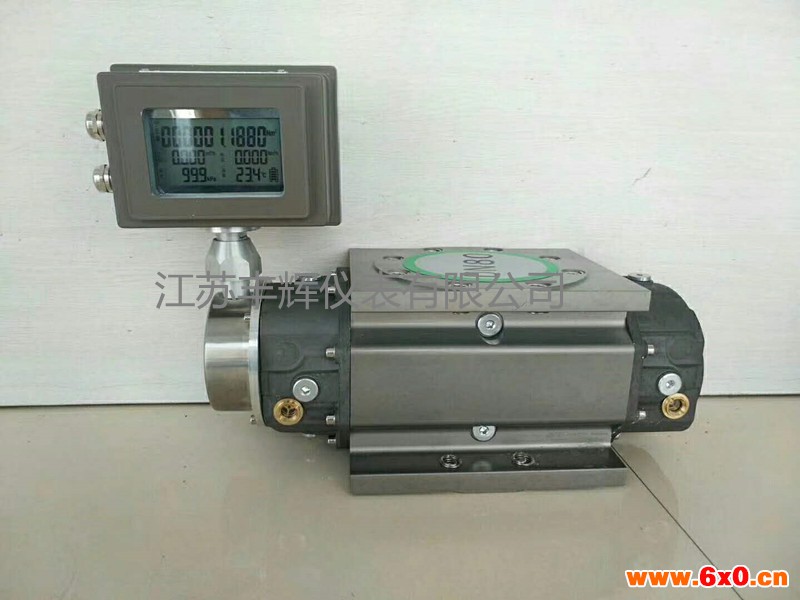

DN50气体腰轮流量计

DN50气体腰轮流量计

一、产品特点：
1、 范围度宽，始动流量小；
2、 流量计前后不需要直管段，占用空间小；
3、 功耗低，一节 2# 3.6V DC 锂电池供电可连续运行两年以上；
4、液晶显示工况或标况下的各种参数，功能齐全；
5、 可与 IC 卡预付费系统配套使用；
6、 可与客户的远程集抄系统相连，实现数据集中采集和实时管理；
7、 具有用户密码设置、掉电保护功能。
二、技术参数：
执行标准：JB/T 7385—1994《气体腰轮流量计》
仪表口径及连接方式：25、40、、50、65、80、100   采用法兰连接
精度等级：±1.5%R、±1.5%R
仪表材质：表体：铸铝或铸铁； 转子：铝合金； 转换器：铸铝
使用条件：介质温度：-25℃~55℃；环境温度：-25℃~55℃
相对温度：5%~90%；      大气压：86~106kPa
工作电源
内电源：1 节2# 3.6VDC 锂电池，
外电源: 24～28 VDC(两线制),电流4～20mA
整机功耗
内电源：平均功耗≤0.7mW；
外电源：平均功耗≤3W。
输邮信号功能
脉冲信号：频率范围0.2Hz～700Hz；幅度 ：低电平＜0.5V,
模拟信号：两线制4～20mA 一组；三线制4～20mA 两组。
RS-485 接口信号：直接与上位机联网
显示功能：流量积算仪显示面板上现场显示工况（或标况）下的累积流量、瞬时流量。智能型同时还可显示温度和压力。
防爆等级：ExdⅡBT4
防护等级：IP65

DN50气体腰轮流量计

三、安装：
1、 安装流量计应将进出口封装物去掉，必须防止颗粒状杂质掉入计量室内，如计量室表涂有防锈油，可用汽油或煤油冲洗干净，并严格荆楚管道内杂志，流量计上有应安装过滤器和过滤网，防止锈渣、焊渣及其它杂质进入计量室。
2、 流量计安装时，物流进出口为垂直或水平位置，都应尽量保持转子轴线水平。
3、 当气体压力波动范围较大时，为保证计量精度，流量计上游应安装调压器。
4、 为防止新安装管道中有锈渣、焊渣及其它杂质进入流量计内，安徽腰轮流量计，用户应先将过度管安装在流量计的安装位置上，通气一段时间，确保无大颗粒杂志后，在患上流量计。如管道配焊，应使用过渡管，不可直接与流量计焊接。其过渡管的加工可参照表3.
5、 流量计的安装有两种形式，进出口垂直安装和进出口水平安装。强烈建议垂直安装流量计，这时气体流向为上进下出，这样的安装时的转子对管路中的杂质具有自清洁能力，以减少维修，提高使用寿命并保证计量精度。在特殊情况下可采取水平安装(又称左进右出)，安装流量计时应设置前后门阀和旁通管路，以保证维修保养时，不必停气。
6、 流量计安装管路各部分配管和管件尺寸必须适当，安装流量计时，应确保流量计中心与管线中心对齐，无错位，并使流量计本体承受不正常歪理(包括轴向与径向)。
7、 安装完毕，可拧下后盖上螺塞，用内六角扳手转动转子，检查转子是否自由转动。若转子转动有卡阻，应拆下仪表，清除赃物。然后重新安装，待转子自由转动后，拧上螺塞。
