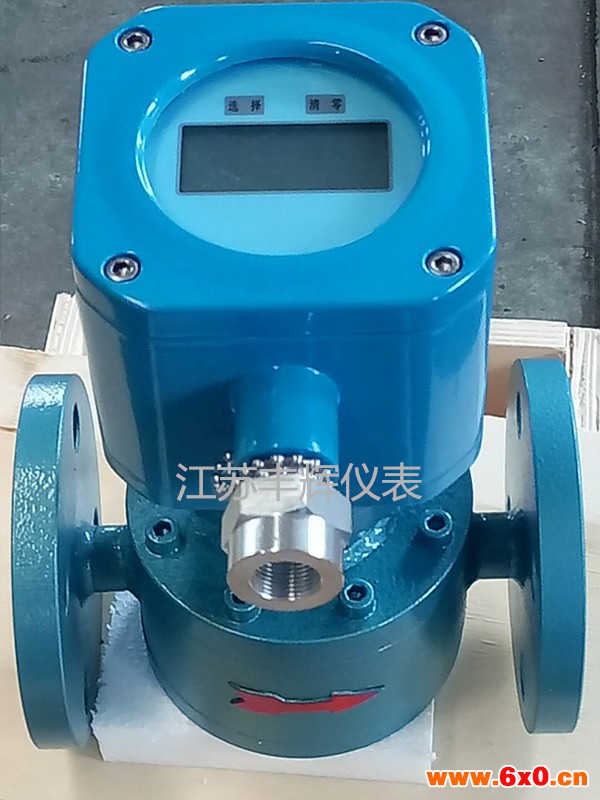

DN25椭圆齿轮流量计

DN25椭圆齿轮流量计

一、工作原理：
液体计量是在计量腔内完成的，在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表的液体总量。椭圆齿轮转动角速度是非均匀的，每转流过的液体量是新月形腔的四倍，由传感器将旋转的转数，转换成脉冲信号输出。
二、产品特点：
1. 针对植物油物理特性，对输出轴密封进行了改进：采用了聚四氟乙烯护垫，有效克服了渗油、滴油现象。延长了仪表的使用寿命，提高了轴的密封性。

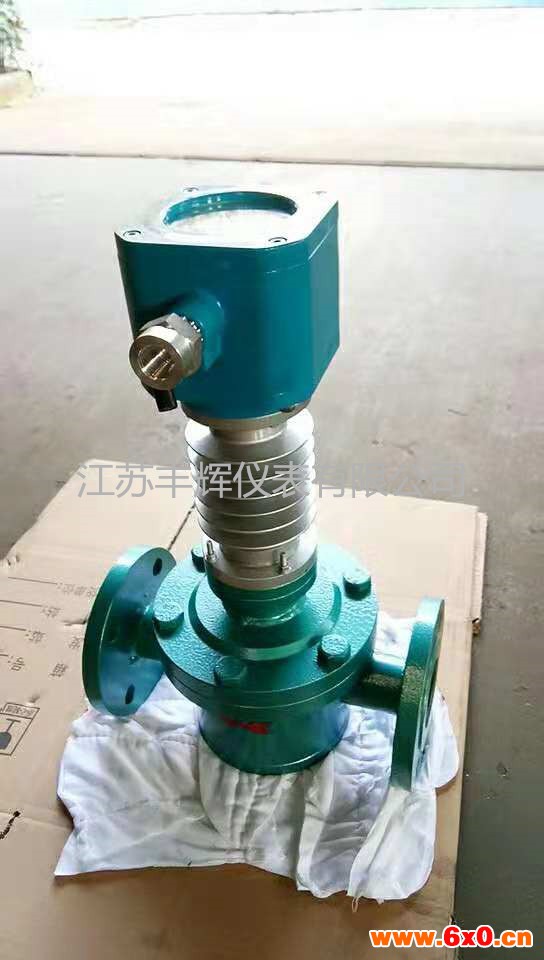

2. 针对在高温环境下使用或者计量高温介质的流量计，在计量腔和发讯头之间增加了隔热套，从而有效的保护了发讯器，使之工作更稳定可靠。

DN25椭圆齿轮流量计

三、安装使用：
1、流量计前应安装过滤器，两者壳体上箭头指向与流动方向一致。
2、当被测液体含有气体时，流量计前应安装气体分离器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮轴安装成水平位置。（即表度盘应与地面垂直）。见图示。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°，均可。
5、新流量计在安装之前先用竹棍从出口处把齿轮推几次，如发现不动，可以用汽油浸泡（避免出厂校验后内存沉淀物）。
6、节流阀应安装在流量计进口处，开关阀安装在出口处，在开闭各阀门时要缓慢起动，不要急速开启或关闭阀门。
7、严禁用扫线蒸汽通过流量计。
8、在连续使用部门，流量计须加旁通管道。
9、流量计安装前，管道须冲洗，冲洗时采用直管段（替代椭圆流量计位置）防止焊渣、杂物等进入流量计。
10、严禁用水校验铸铁材质组成的流量计。
11、流量计在使用时流量大小不得超过技术要求。
12、被测液体如果具有化学腐蚀性，必须选用耐蚀不锈钢材质的流量计。
