UHC-1型磁翻板(柱)液位计

来源:网络  作者:网络转载   2019-10-10 阅读:662

UHC-1型磁翻板(柱)液位计结构合理,显示清晰直观,由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动,同时驱动主体外指示内的双色磁板翻转,有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。

UHC-1型磁翻板(柱)液位计结构合理,显示清晰直观,由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动,同时驱动主体外指示内的双色磁板翻转,有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。UHC-1型磁翻板(柱)液位计
工作原理

磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。



主要技术指标
1、量程范围(mm):299~80999
2、介质密度(g/cm3):0.49~1.99
3、介质粘度: ≤0.019Pa.S
4、工作温度℃:-39.9~349.99
5、压力等级(MPa):≤31.99
6、测量精度(mm):≤±9.99
7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP64.99
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
10、传输方式:4~20mA 或 开关量
11、接口法兰:PN4.0 DN25 HG20593(侧装式)

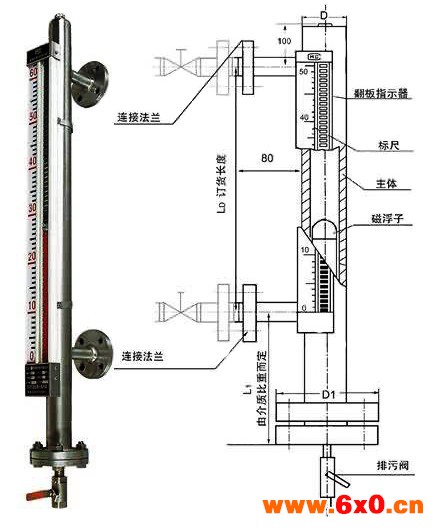

磁翻柱液位计结构:
