日本菊水KIKUSUI高电压大容量直流电子负载装置PLZ-5WH系列

来源:网络  作者:网络转载   2019-10-10 阅读:82

产品概要

PLZ-5WH系列是同行业尺寸最小的高电压、大容量直流电子负载装置。可支持最高工作电压800V,最大功率100kw(5台并联运行时)。无选配件的装置单机除了可以构成各种负载组合之外,还可以对截路条件进行各种设定,可以提高大容量电池各种测试的效。



产品的特点与优势

装置单机可实施各种设置的负载测试

本品配备了可高速响应的稳定的电流控制电路,在变更设置时,无需重新设计新电路。另外,还可以通过Ah、Wh、时间、电压设置截路条件。同行业尺寸最小且带脚轮,移动方便在小型尺寸的机架上安装了脚轮,能够方便地移动。可在任意地点实施测试。



易操作性出色的GUI

GUI重视易操作性。可以直观地进行操作,因此首次使用的工程师在使用时也不会感到无所适从。在重复进行细致的设置变更的同时,还可以高效地实施负载模拟。



特点

  • 工作电压 :10V 至 800V(最低工作电压 1.5V
  • 单套系统可达 20kW 集成化设计(PLZ20005WH)
  • 大功率 :同型号并联运行可达 100kW/2000A(最多5台)
  •  同步运行 :通过开 / 关控制,多台 PLZ12005WH/PLZ20005WH 可同步 或序列运行

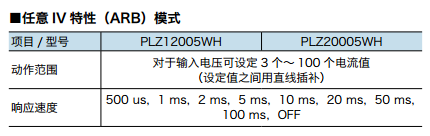

  •  任意 IV 模式(ARB 型号)

 数据记录功能 :电压 / 电流 / 功率 / 经过时间 / 总电流 / 累计功率 测量数据 (显示测量值,存储于内部存储器中,以 CSV 格式存储于 USB)

  •  实现正弦波电流叠加(信号功能,1Hz 至 10kHz)
  •  阻断功能 :任意电压 / 经过时间 / 总电流 / 累计功率 负载阻断
  •  标准配备 LAN(LXI)/USB/RS232C *GPIB 可选件



型号类表

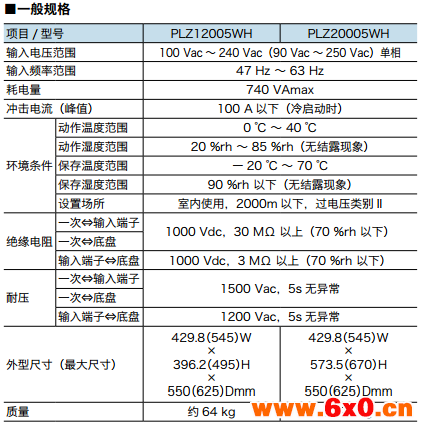

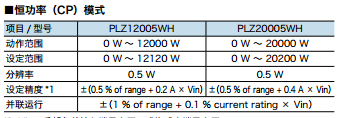

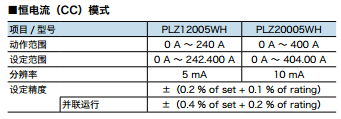

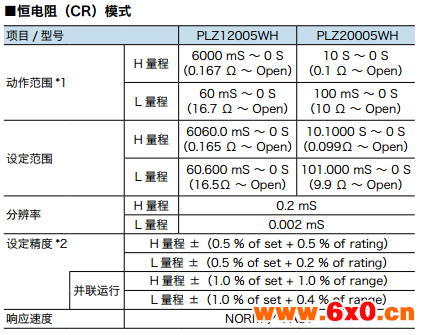

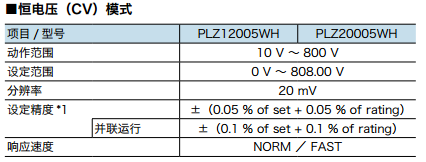

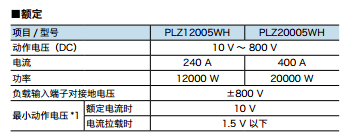

规格

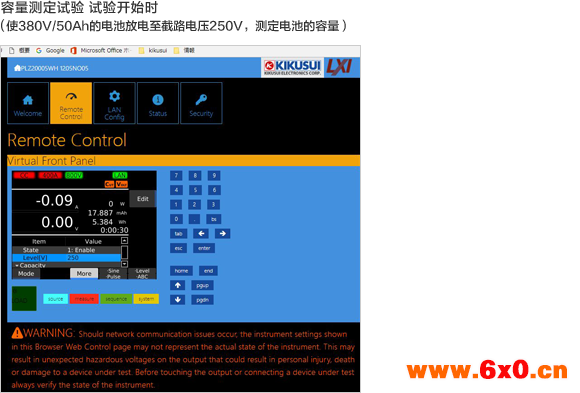

容量测定试验 试验开始时

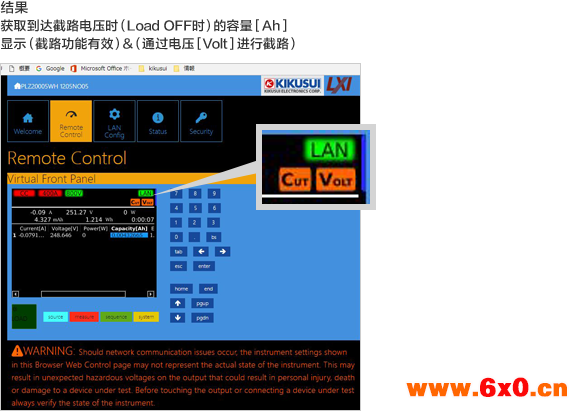

结果 获取到达截路电压时(Load OFF时)的容量[Ah]

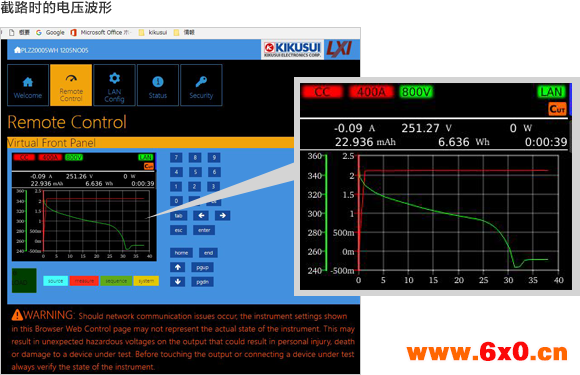

截路时的电压波形



具体内容详见:菊水KIKUSUI高电压大容量直流电子负载装置PLZ-5WH 系列
