缪建梅
安科瑞电气股份有限公司，上海 嘉定
摘要：用能智能化、精细化、透明化已经是当前市场的普遍需求。针对用户侧的配电回路设计安装智能仪表，实现能耗的底层数据智能化集采。后期通过物联网技术，将数据集采，搭建区域系统，实现公建项目的能耗数字化集成。本文介绍青奥体育公园体育馆能耗监测系统，采用智能电力仪表采集配电现场的各种电参量，系统采用现场就地组网的方式，组网后通过Acrel-5000型能耗监测系统实现各配电回路用电监测、管理。
关键词：体育馆；能耗监测系统；ACREL-5000
1 引言
随着节能工作的深入，能源利用状况的科学化管理手段日趋多样。能耗管理系统可实时公建项目的各种能源的详细使用情况，为公共建筑查找能耗弱点，促进管理水平的提高及运营成本的降低，为节能降耗提供直观科学的依据。作为一种高效的管理工具和新兴的管理手段，能耗管理系统在大型公共建筑，医院等领域已有应用。青奥体育公园体育馆Acrel-5000能耗管理系统，通过对能源的采集并管理降低能耗提高利润。
2 设计依据
GBT23331-2009 《能源管理体系要求》
GB-50052-2009 《供配电系统设计规范》
能耗计量装置国家及行业标准
DL/T 645-1997 多功能电能表通信规约
DL/T 645-2007 多功能电能表通信规约
CJ/T 188-2004 户用计量仪表数据传输技术条件
3 项目概况
青奥体育公园体育馆能耗监测系统项目共计139只多功能仪表，分布在楼层配电井，通过4台数据采集器光纤网络传输到后台。Acrel-5000能耗系统采集该部分能源信息并重点解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储，从而降低能源使用费用，为建立节约型社会发挥作用。
4 系统架构

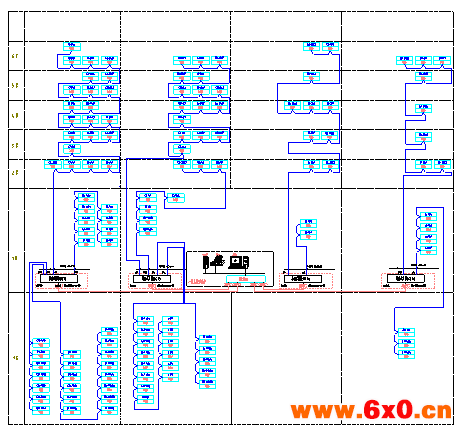

安科瑞Acrel-5000能耗分析管理系统根据公建现场实际情况，整体网络结构采用屏蔽双绞线接至数据采集器后经光纤进入后台交换机，再通过TCP/IP网络将数据上传至的监控主机。具体如下图所示：
该系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通讯层和现场设备层。其中整个大楼仪表分布在楼层强电井，所有仪表通过485屏蔽双绞线铺设1楼数据采集箱，经光纤转换之后至系统主机从而完成仪表数据的采集并管理。
5 系统软件模块

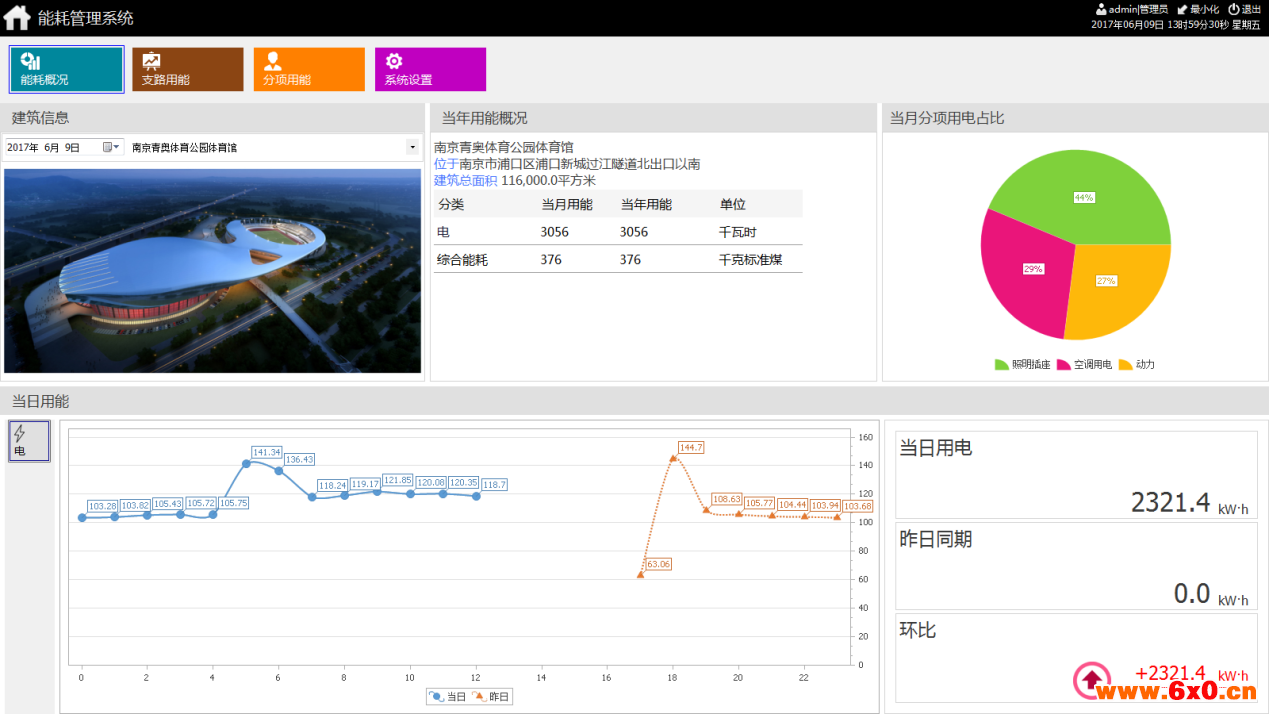

综合能耗主界面
主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。
支路用能
系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

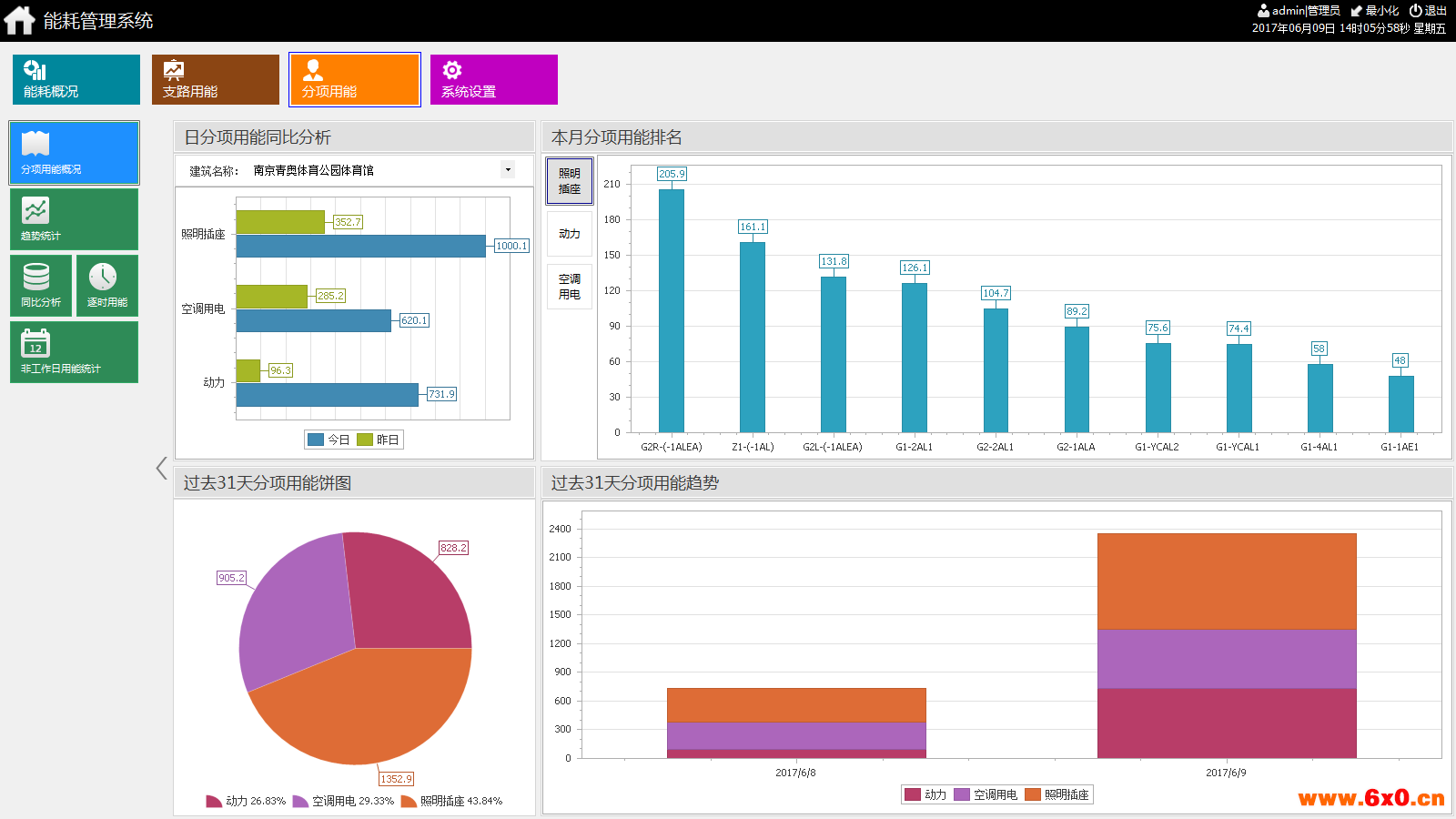

分项能耗统计
系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图（蓝色柱表示今日，绿色柱表示昨日）；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

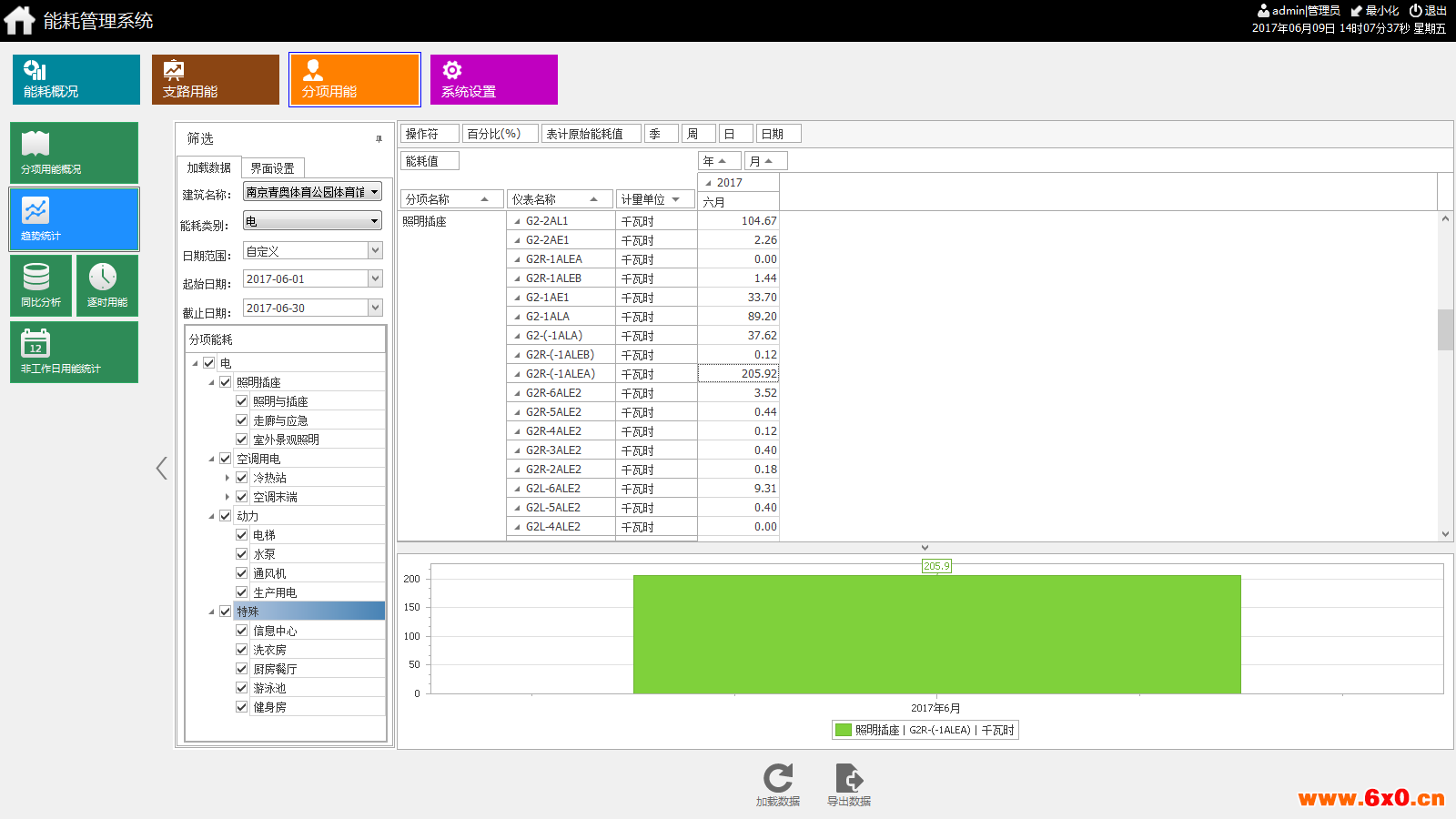

分项用能报表
系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

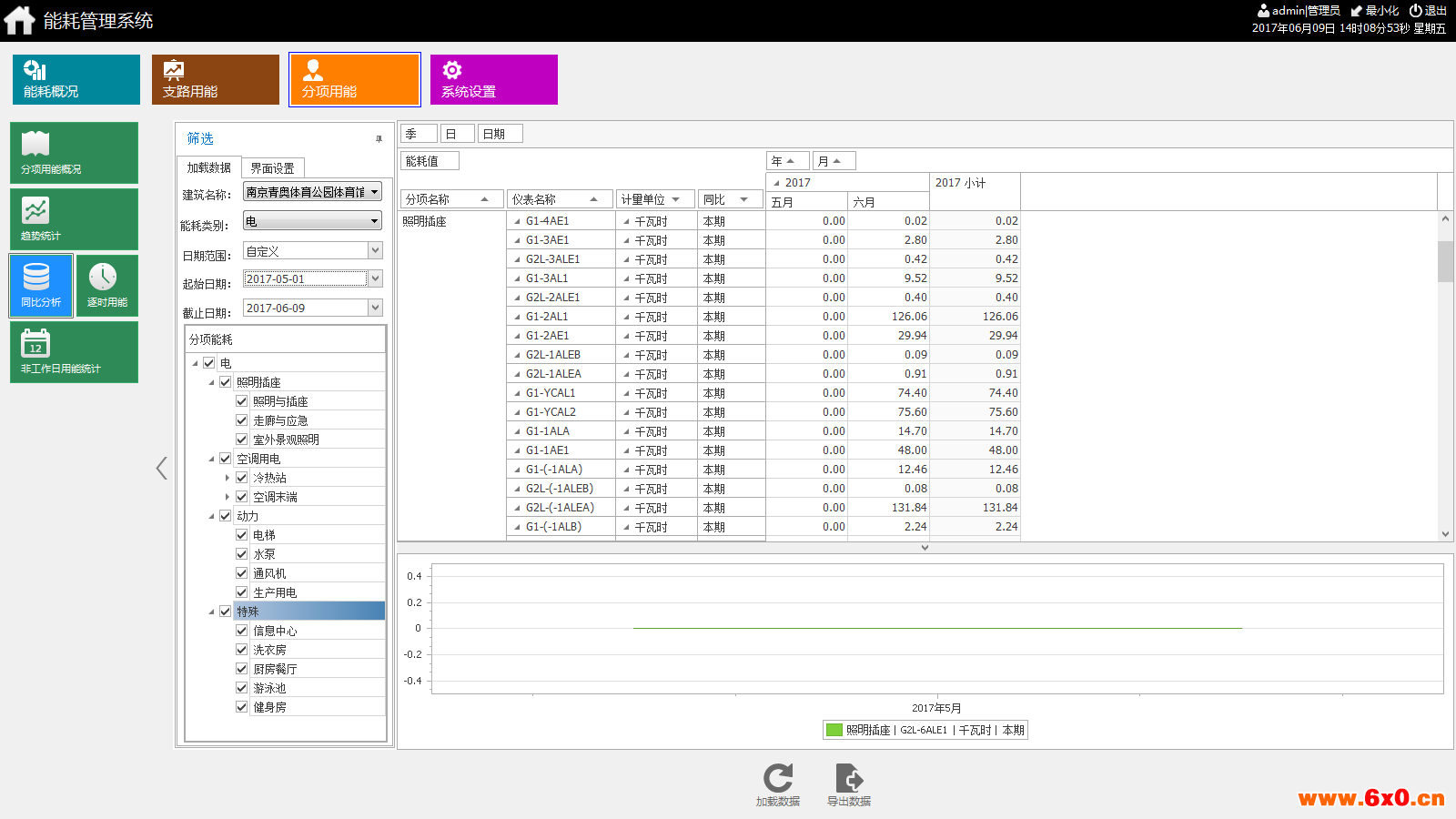

能耗的同比环比分析
系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能；
用能数据检查
系统可以统计某段时间内各回路与下级支路的用能差值，超过一定百分比后醒目显示（红色区域），确保计量体系的完整性、准确性。

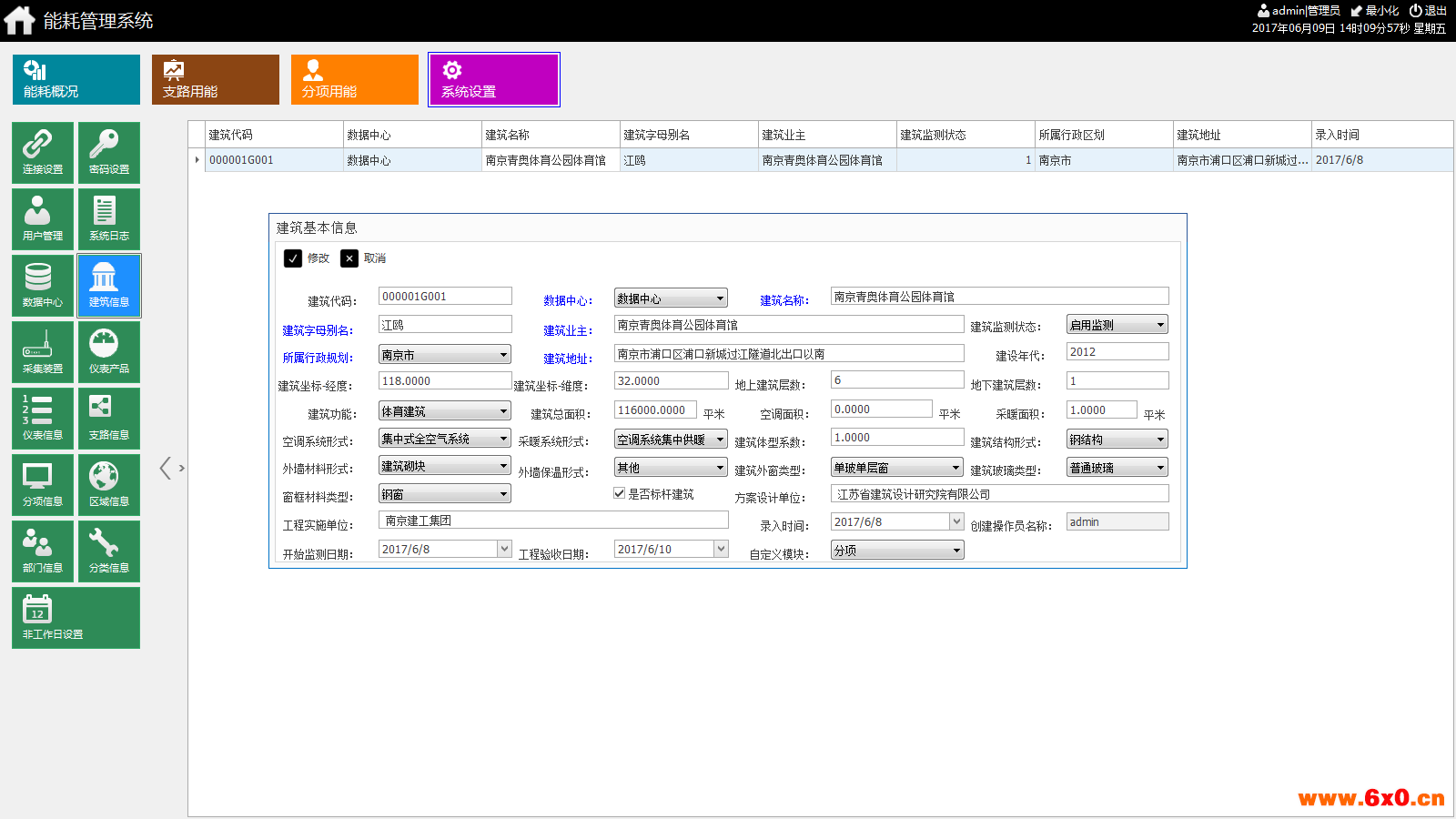

配置选项
依照相关技术规范配置建筑物的基本信息，例如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用能单位面积能耗分析；
配置项目中使用的仪表的类型、型号、生产厂家等基本信息，并添加该型仪表所能提供的监测参数信息，此处配置情况影响能耗统计、分时段用能统计、参数查询功能；
配置项目中使用到的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息；
配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息，可根据项目情况灵活配置，此处配置信息将影响各分类能耗分项用能分析小模块中的功能；
配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划，完成此项配置后将启用部门能耗分析功能模块；
配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例，完成此项配置后将启用区域能耗分析功能模块
6 前景展望
根据Acrel-5000运行效果分析，建立典型能耗分析模型，统一分析。
建立建筑能耗计量体系：针对公建的用电结构，能正确无误的统计进出线回路，要满足电能守恒原理即进线电能为出线电能总和。
对采集数据存储，并形成可视化图表：系统采集数据后存储到数据库，系统可满足报表查询及导出，并且系统可由柱状图等形式展现能耗趋势，给客户更好的体验。
诊断出高能耗点：管理人员可通过系统采集数据，正对性的对各个回路同比及环比分析，通过一阶段分析可找出高能耗点，降低成本，节约能源。
7 结束语
青奥体育公园体育馆能耗监测系统。在建设能耗管理系统后，不但能减轻工作人员的工作负担，提供工作效率，而且直观的统计分析结果更能有效地帮助大楼管理者根据能耗情况，做出正确的分析，对今后的发展做出正确的决策，对促进和带动节能工作，实现节能减排目标具有重要意义。
作者简介：
缪建梅，女，本科 安科瑞电气股份有限公司，主要研究方向为智能电网供配电
