贺德克压力传感器原理介绍

来源:网络  作者:网络转载   2019-10-10 阅读:397

压力传感器是工业实践中为常见的一种传感器,其广泛应用于各种自控环境,设计水利水电,铁路交通,只能建筑,生产自控,航空航天,军工,石化,油井,电力,船舶,机床,管道等众多行业。


压力传感器选型中的密封压和表压有什么区别:密封压力是指压力传感器的背压腔密封了一个标准大气压的参考压力,背压腔与大气压力相隔离,故采用密封压可以保持压力传感器较高的抗环境能力(例如:潮湿、大气压力流动等)。当测量表压时会受到大气压力的变化产生影响。但当测量较高量程的表压力时(例如350bar),大气压力变化的影响可以忽略不计,故密封压力产品常用在测量高压力量程的场所。


表压力是指压力传感器背压腔直接通大气,大的优势是测量表压时不受外界大气压力的变化影响,但抗环境能力相对弱一些。主要用在小压力量程的场所。
压力传感器是工业实践中为常用的一种传感器,而我们通常使用的压力传感器主要是利用压电效应制造而成的,这样的传感器也称为压电传感器。



压力传感器原理:
我们知道,晶体是各向异性的,非晶体是各向同性的。某些晶体介质,当沿着一定方向受到机械力作用发生变形时,就产生了极化效应;当机械力撤掉之后,又会重新回到不带电的状态,也就是受到压力的时候,某些晶体可能产生出电的效应,这就是所谓的极化效应。科学家就是根据这个效应研制出了压力传感器。

压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。其中石英(二氧化硅)是一种天然晶体,压电效应就是在这种晶体中发现的,在一定的温度范围之内,压电性质一直存在,但温度超过这个范围之后,压电性质完全消失(这个高温就是所谓的“居里点”)。由于随着应力的变化电场变化微小(也就说压电系数比较低),所以石英逐渐被其他的压电晶体所替代。而酒石酸钾钠具有很大的压电灵敏度和压电系数,但是它只能在室温和湿度比较低的环境下才能够应用。磷酸二氢胺属于人造晶体,能够承受高温和相当高的湿度,所以已经得到了广泛的应用。  在现在压电效应也应用在多晶体上,比如现在的压电陶瓷,包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。

压电效应是压电传感器的主要工作原理,压电传感器不能用于静态测量,因为经过外力作用后的电荷,只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的,所以这决定了压电传感器只能够测量动态的应力。

压电传感器主要应用在加速度、压力和力等的测量中。压电式加速度传感器是一种常用的加速度计。它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。压电式加速度传感器在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛的应用,特别是航空和宇航领域中更有它的特殊地位。压电式传感器也可以用来测量发动机内部燃烧压力的测量与真空度的测量。也可以用于军事工业,例如用它来测量在膛中击发的一瞬间的膛压的变化冲击波压力。它既可以用来测量大的压力,也可以用来测量微小的压力。

压电式传感器也广泛应用在生物医学测量中,比如说心室导管式微音器就是由压电传感器制成的,因为测量动态压力是如此普遍,所以压电传感器的应用就非常广。除了压电传感器之外,还有利用压阻效应制造出来的压阻传感器,利用应变效应的应变式传感器等,这些不同的压力传感器利用不同的效应和不同的材料,在不同的场合能够发挥它们独特的用途。

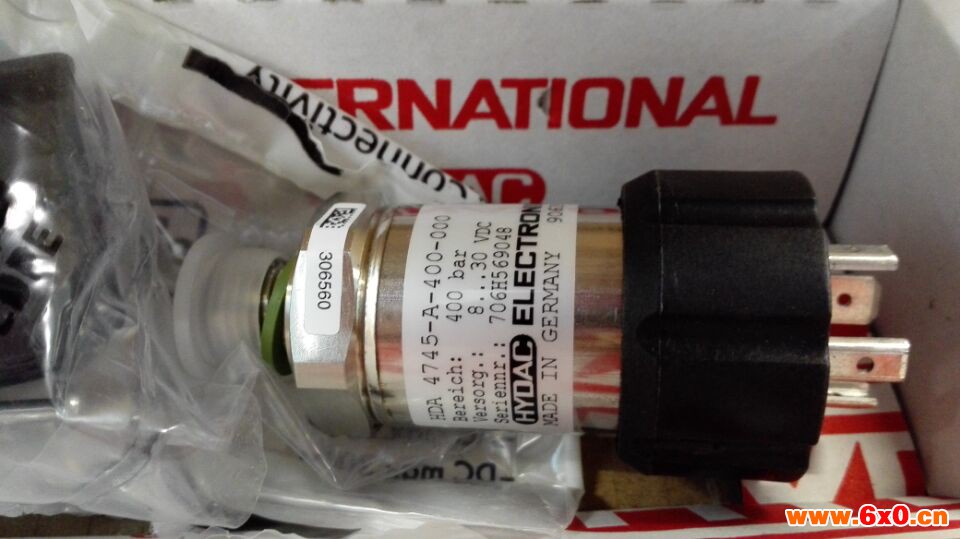

详细见解:贺德克压力传感器
