TCS电子台秤安装操作说明

TCS电子台秤安装操作说明

安 装 说 明

开 箱 ：

1）. 打开包装箱，取出秤体和仪表，将说明书、合格证、保修卡等资料妥善保管好 。

装 配 ：

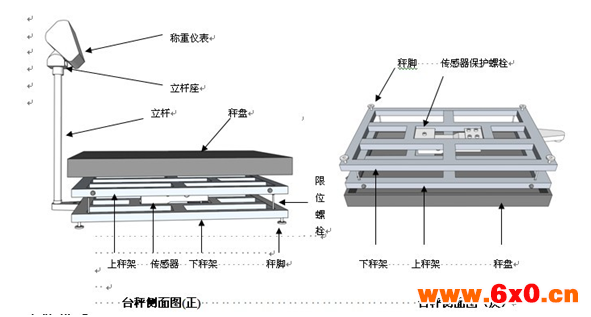

1）. 拿去秤盘，将秤体平稳放置，调整四支承脚使水平泡居中 。

2）调整四角的限位螺栓，使之与上台面的间隙为5~8 mm，将传感器中间的限位保护螺栓卸掉。

3）. 将传感器电缆线穿过立柱，并用螺栓拧紧立柱（注意螺栓不要拧在电缆上），按仪表说明书要求将传感器电缆插头插入仪表的插座 。

4）. 将仪表安装到立柱上，将多余的电缆线塞入立柱内 。

5）. 盖上台面，仪表通电 。

6）. 该台秤在工厂出货前已校正过 。

仪 表 配 置

本公司生产的台秤如配置不同的仪表则可应用于各种不同的场合。（具体参见仪表手册）

主要技术指标

准确度等级：符合OIML   III 级

               秤台工作温度：-20℃~+60℃

               仪表工作温度： -10℃~+40℃

               相对湿度： 0~95% 无 冷 凝

       大安全过载 ： 125% F.S
